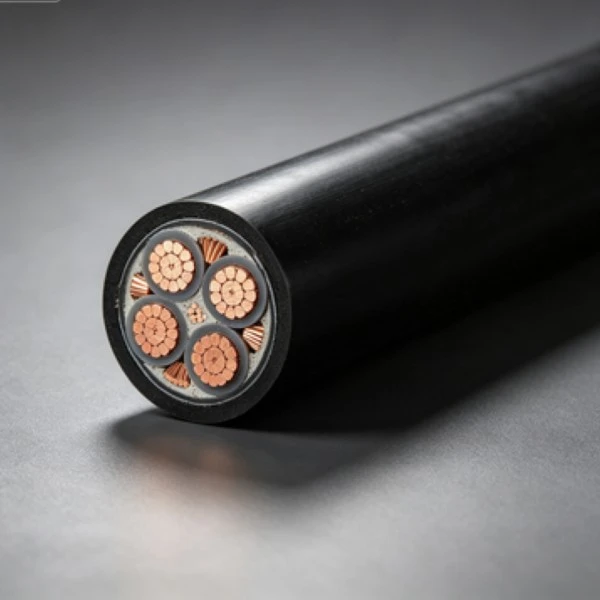

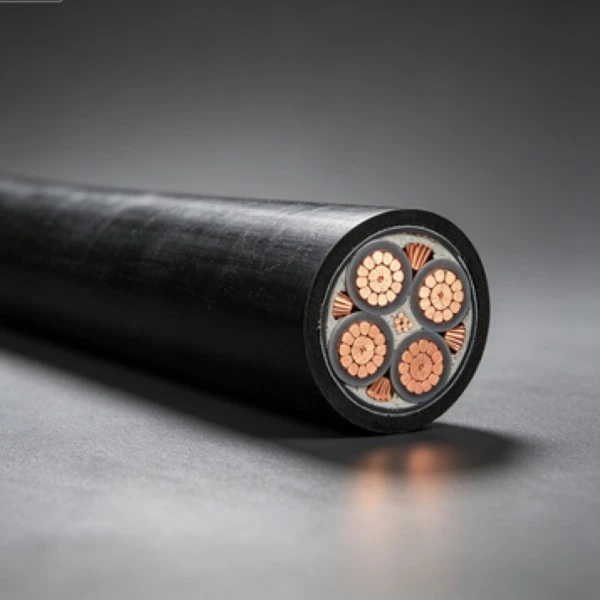

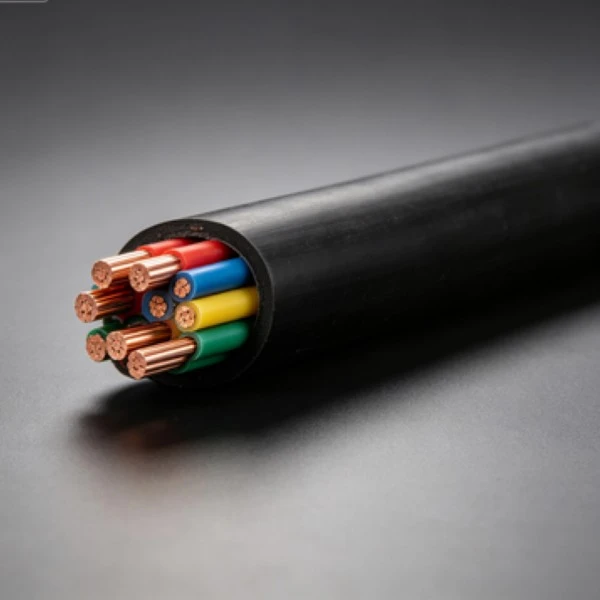

Koppar PVC lågspänningsströmkabel är en lågspänningskabelkonstruktion som använder kopparledare med PVC-isolering. Qiancheng tillverkar denna typ av kabel i olika ledarstorlekar och konfigurationer för byggnadskraftdistribution, utrustningsanslutningar och andra fasta lågspänningskretsar. Erforderlig ledartvärsnitt, installationsmetod, kabellängd och driftsmiljö bör bekräftas före produktion.
Qiancheng kan ordna produktion enligt erforderlig ledartvärsnitt, kabellängd, kvantitet och kabelkonstruktion. Vanliga ledarstorlekar täcker applikationer från små grenkretsar till lågspänningsdistribution med högre ström. För projektorder kan specifikationer, förpackning, mantelmärkning och leveranskrav bekräftas före produktion.
Tillgängliga specifikationer kan väljas i enlighet med önskad ledarstorlek och installationsförhållanden. Klipp till längd försörjning och mantelidentifiering kan diskuteras för projekt som kräver specifika kabellängder eller identifieringsinformation.

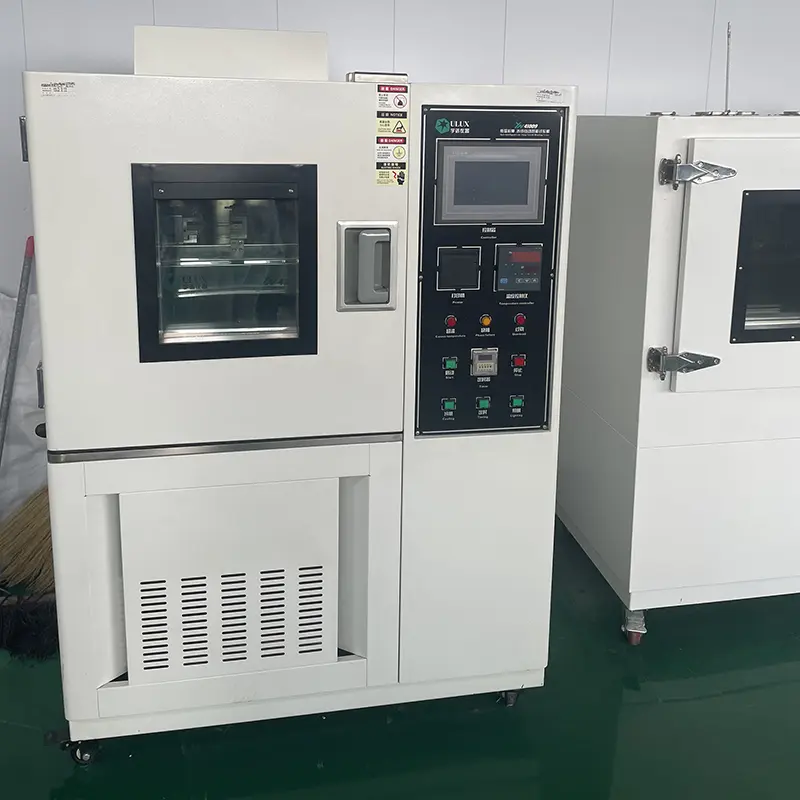

Färdiga kablar kan inspekteras med avseende på ledarmotstånd, isoleringsskick, dimensionskonsistens och andra tillämpliga krav. Inspektionsprotokoll och tekniska dokument kan tillhandahållas enligt produktspecifikationen och projektkraven.

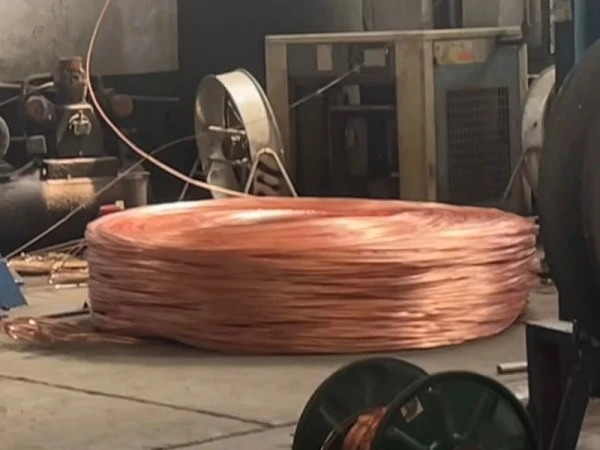

Produktionskontroll omfattar ledarbearbetning, PVC-isoleringsextrudering och inspektion av färdiga kablar. Nyckeldimensioner som ledardiameter, isoleringstjocklek och färdig ytterdiameter kontrolleras mot tillämpliga tekniska krav för att upprätthålla överensstämmelse mellan produktionssatser.
Ledarstorlek och konstruktion bör matchas med förväntad belastning, spänningsnivå, läggningsmetod, omgivningstemperatur och mekaniska förhållanden. Fast inomhusledningar, kabelrör, utrustningsanslutningar och andra lågspänningstillämpningar kan kräva andra specifikationer även när den nominella spänningen är densamma.
|
Nominell sektion (mm²) |
Minsta antal ledare |
Ledarens ytterdiameter （mm） |
Nominell tjocklek på PVC-isolering/mm |
Ungefärlig ytterdiameter på isolering/mm |
Maximalt ledarmotstånd vid 20 ℃ (Ω/km) koppar |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5 (B) |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4(B) |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Kopparledare ger den strömförande vägen, medan PVC-isolering separerar ledaren från den omgivande miljön. Den faktiska strömförande kapaciteten och tillåtna driftstemperaturen beror på ledarens storlek, installationsmetod, omgivningsförhållanden och tillämplig kabelspecifikation.
PVC-blandningar kan ge flamskyddande egenskaper beroende på vald materialformulering och tillämplig produktstandard. Om ett projekt specificerar en speciell flamskyddsmedelsklassificering, bör den erforderliga kvaliteten bekräftas mot kabelns tekniska dokumentation snarare än antas från enbart PVC-materialet.
PVC-isoleringen och manteln ger skydd mot normal hantering och miljöexponering vid lämplig installation. Under konstruktionen ska kabeln fortfarande skyddas från överdriven dragkraft, vassa kanter, krossning och böjning över de angivna gränserna.
Kabeln kan övervägas för vanliga lågspänningsinstallationer inomhus och utomhus när den valda PVC-konstruktionen matchar miljöförhållandena. Fukt, temperatur, solljus, kemisk exponering och mekanisk belastning bör utvärderas för installationer utanför normala byggnadsledningsförhållanden.
Korrekt ledardimensionering, kretsskydd och installationsmetod är viktiga för säker drift. Kabelval bör ta hänsyn till förväntad belastningsström, spänningsfall, omgivningstemperatur, grupperingsförhållanden och tillåten installationsmetod. Dold installation bör också följa gällande lokala elföreskrifter.
Koppar PVC lågspänningsströmkabel kan specificeras för lågspänningskretsar i hus, lägenheter och andra byggnader, inklusive belysning, uttag och utrustningsgrenkretsar. Rörtyp, ledarstorlek och installationsförhållanden bör bekräftas enligt den elektriska designen.
Typiska applikationer inkluderar butiker, kontor, hotell, skolor, sjukhus och andra kommersiella eller offentliga byggnader där lågspänningsströmkretsar krävs. Kabelspecifikationen bör matchas med kretsens belastning, dragningsmetod och lokala elektriska krav.
Kabeln kan användas för lämpliga tillfälliga eller permanenta lågspänningskretsar på byggarbetsplatser, prefabricerade byggnader och platsanläggningar. Där kablar utsätts för upprepade rörelser, stötar eller släpningar bör istället en konstruktion avsedd för flexibel service övervägas.
Lågspänningskretsar i verkstäder, lager, logistikanläggningar och andra lättindustriella miljöer kan använda denna typ av kabel för belysning, utrustningsanslutningar och kraftdistribution. Exponering för damm, temperatur, olja och kemikalier bör ses över när lämplig mantel och installationsmetod bestäms.
Tillämpningar kan omfatta byggnader på landsbygden, jordbruksanläggningar, gårdsbelysning och annan lågspänningsinfrastruktur. Utomhus eller fuktiga platser kräver uppmärksamhet på fuktskydd, UV-exponering, mekaniskt skydd och tillämplig installationsmetod.
Kabeln kan användas i lämpliga lågspänningskretsar för belysning, övervakningsutrustning och stödjande elanläggningar i samhällen, parkeringsområden, parker och andra kommunala miljöer. Den valda specifikationen bör motsvara den faktiska färdvägen och miljöförhållandena.
För utländska projekt bör kabelkonstruktion och dokumentation kontrolleras mot de elektriska standarder och certifieringskrav som gäller på destinationsmarknaden. Ledarstorlek, spänningsklass, isolerings- och mantelegenskaper, förpackning, märkning och testdokumentation kan bekräftas före leverans.
Kabeln kan även övervägas för lämpliga lågspänningsutrustningsanslutningar, grenkretsar och stödjande elsystem. Tillämpningar som involverar kontinuerlig rörelse, hög mekanisk belastning, hög temperatur eller speciella brandprestandakrav kan kräva en annan kabelkonstruktion.
S: Ledartvärsnittet bör väljas enligt förväntad belastningsström, tillåtet spänningsfall, installationsmetod, omgivningstemperatur och kretslängd. Värdena som anges i den tekniska tabellen ger ledardimensioner och resistansdata, men de bör inte användas ensamma för att bestämma den tillåtna strömmen för en specifik installation.
S: Den tekniska tabellen innehåller både solida och tvinnade konstruktioner för vissa mindre ledarstorlekar, såsom 1,5 mm², 2,5 mm², 4 mm² och 6 mm². Lämplig konstruktion beror på erforderlig flexibilitet, installationsmetod och tillämplig specifikation.
S: Typiska inspektionsartiklar kan inkludera likströmsresistans för ledare, isoleringsskick, dimensionella mätningar och spänningsbeständighetstestning enligt tillämplig produktstandard och inköpsspecifikation. Om ett projekt kräver specifika inspektionsrapporter eller testdokument, bör dessa krav bekräftas före produktion.
S: Utländska beställningar kan granskas enligt destinationsmarknadens spänning, kabelstandard, märkning, förpackning och dokumentationskrav. Tillämplig standard bör specificeras i förväg eftersom kraven på lågspänningskabel skiljer sig åt mellan olika marknader.
A: Kabellängd, identifieringsmärkning och förpackning kan diskuteras enligt produktionsspecifikationen och orderkvantiteten. För anpassade krav bör den nödvändiga märkningsinformationen, längdtolerans, förpackningsmetod och leveranskvantitet bekräftas före produktion.
S: Ange erforderlig ledartvärsnitt, kabelkonstruktion, spänningsklass, total längd, orderkvantitet, tillämpning, installationsmetod och leveransdestination. Vid projektbeställningar ska även erforderlig standard, kontrolldokument, mantelmärkning och förpackningsspecifikationer inkluderas.
S: Standard PVC-lågspänningskabelkonstruktioner väljs i allmänhet enligt deras specificerade installationsmetod. Om kabeln kommer att genomgå kontinuerlig släpning, upprepad böjning eller vridning, bör en flexibel kabel som är specifikt klassad för mobiltjänst övervägas.
S: Bekräfta kabelmodell, ledarstorlek, spänningsklass, kabellängd och tillämplig standard mot projektspecifikationen. Under installationen, observera den erforderliga böjningsradien och dragförhållandena och skydda kabeln från överdriven mekanisk kraft, vassa kanter och olämplig miljöexponering.
För en offert för koppar PVC lågspänningsströmkabel, ange erforderlig ledarstorlek, spänningsnivå, kvantitet, kabellängd, installationsmetod och destination. Qiancheng kan granska specifikationen och bekräfta tillämpliga produktions- och dokumentationskrav före orderläggning.
