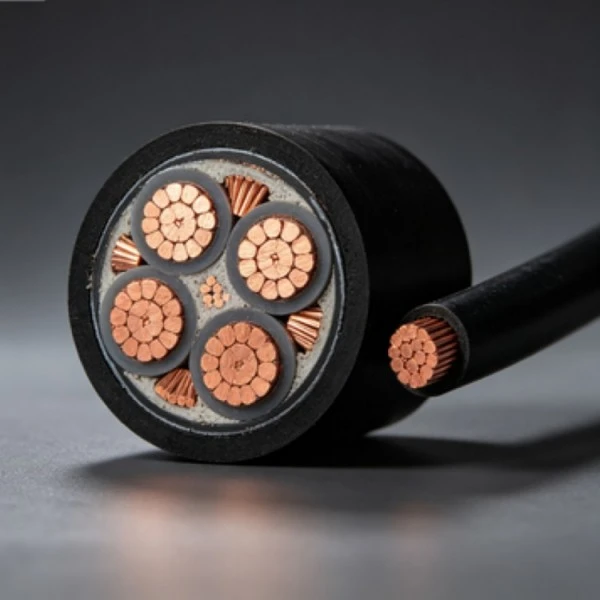

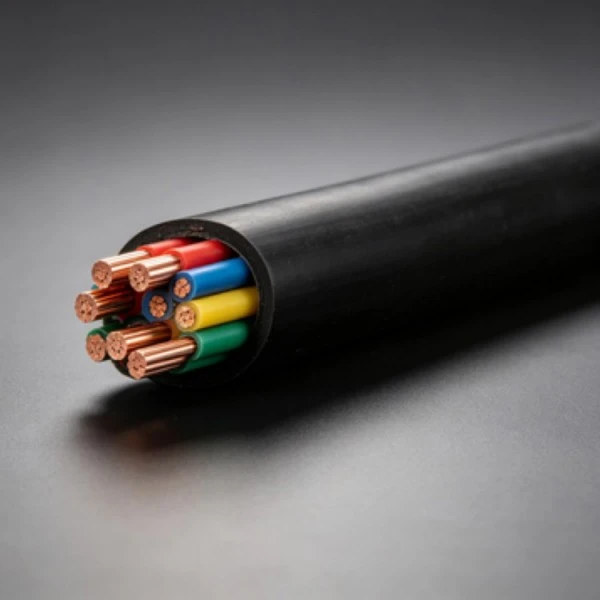

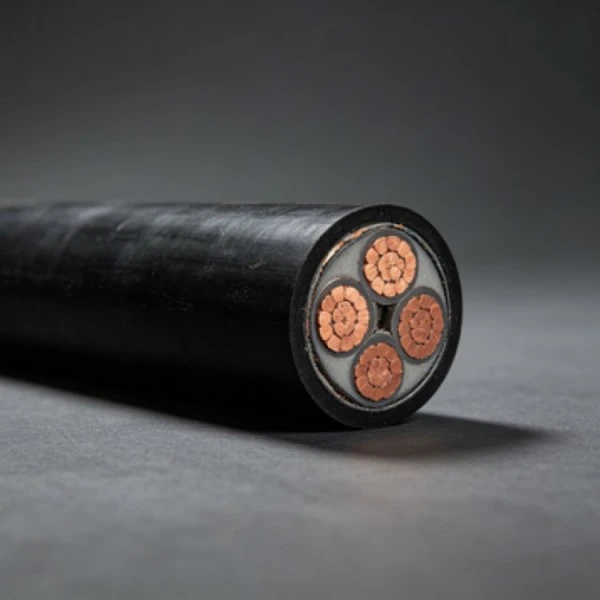

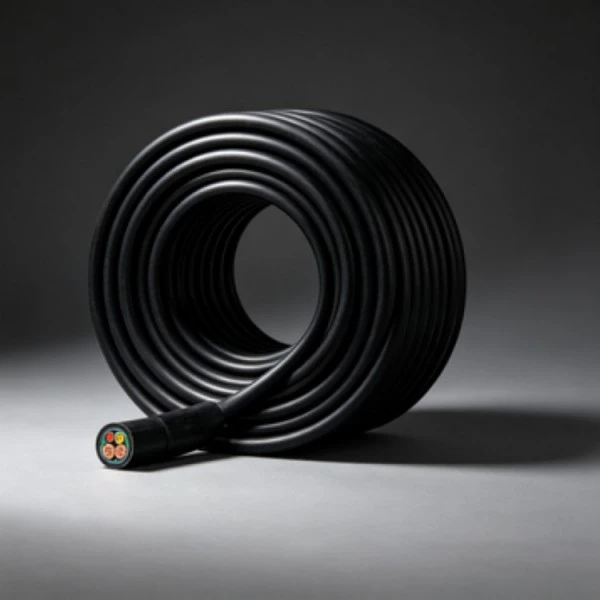

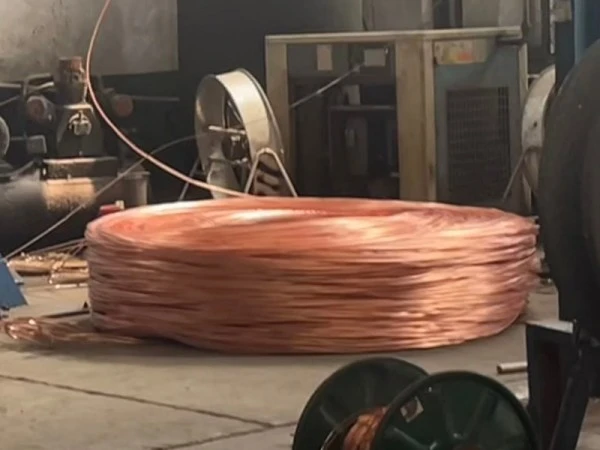

Copper XLPE Low Voltage Power Cable kombinerar kopparledare med tvärbunden polyeten (XLPE) isolering för lågspänningskraftöverföring och distribution. De tillgängliga ledarstorlekarna täcker vanliga byggnads-, utrustnings- och distributionsapplikationer, med solida och tvinnade ledarkonstruktioner som ingår i de listade specifikationerna. Kabelstorlek, installationsmetod och projektkrav bör bekräftas före produktion.
| Nominell sektion (mm²) | Min. ledare | Ledare OD (mm) | XLPE isoleringstjocklek (mm) | Ca. isolering OD (mm) | Max. ledarmotstånd vid 20 ℃ (Ω/km) |
|---|---|---|---|---|---|
| 1.5 | 1 | 1,36 ± 0,02 | 0.7 | 3.0 | 12.1 |
| 1,5 (B) | 7 | 1,56 ± 0,02 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1,75 ± 0,02 | 0.7 | 3.4 | 7.41 |
| 2,5 (B) | 7 | 2,01 ± 0,02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2,22 ± 0,02 | 0.7 | 3.8 | 4.61 |
| 4 (B) | 7 | 2,52 ± 0,02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2,72 ± 0,03 | 0.7 | 4.3 | 3.08 |
| 6 (B) | 7 | 3,09 ± 0,03 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3,9 ± 0,10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 5,0 ± 0,10 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6,1 ± 0,10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7,1 ± 0,10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 8,2 ± 0,15 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9,8 ± 0,15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11,6 ± 0,15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13,2 ± 0,15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14,6 ± 0,20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16,2 ± 0,20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18,5 ± 0,20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20,5 ± 0,20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23,3 ± 0,20 | 2.0 | 27.5 | 0.0470 |
Ledaren tillhandahåller den huvudsakliga strömförande banan för kabeln. De medföljande specifikationerna inkluderar både solida och tvinnade konstruktioner vid mindre tvärsnitt, medan större storlekar använder flertrådiga ledare. Ledarresistansvärden vid 20 ℃ är listade i den tekniska tabellen för specifikationsverifiering.
Tvärbunden polyeten ger den primära elektriska isoleringen runt kopparledaren. Jämfört med vanlig termoplastisk polyeten väljs XLPE vanligtvis för kraftkablar där högre värmeförmåga och stabila isoleringsegenskaper krävs. De faktiska driftstemperaturgränserna bör följa tillämplig produktspecifikation.
Ledardiameter, isoleringstjocklek och ungefärlig isolerad diameter varierar med det nominella tvärsnittet. Dessa värden är viktiga vid kontroll av kabelkompatibilitet med plintar, ledningar, kabelrännor och andra installationskomponenter.
Isoleringen ger skydd mot normal hantering vid kabelinstallation. Kabeln bör dock inte behandlas som en ersättning för en dedikerad flexibel eller pansarkonstruktion där installationen innebär kontinuerlig rörelse, kraftig mekanisk påverkan, överdriven dragkraft eller andra speciella förhållanden.
Kombinationen av en kopparledare och XLPE-isolering ger en konventionell lågspänningskabelkonstruktion för elektrisk distribution. Ledarresistans, isoleringsdimensioner och krav på spänningshållfasthet bör verifieras mot tillämplig standard och projektspecifikation innan godkännande.
Koppar XLPE-lågspänningskabel kan specificeras enligt den elektriska belastningen, installationsmiljön och erforderlig ledarkonstruktion snarare än att bara välja ett tvärsnitt baserat på nominell ström.
Färdiga kabeldimensioner bör kontrolleras mot tillämplig produktspecifikation. För det medföljande AC-spänningstestkravet tål kabeln3,5 kV i 5 minuterutan nedbrytning vid omgivningstemperatur. Tillämplig testprocedur och acceptanskriterier bör bekräftas mot den relevanta standarden för den beställda kabeln.
Kontinuerlig identifiering kan inkludera tillverkarens namn, produktmodell och märkspänning, enligt tillämpliga märkningskrav. Specifikt märkningsinnehåll kan bekräftas före produktion när kabeln levereras för en utomlands eller projektspecifik tillämpning.
Inspektion kan täcka ledarresistans, dimensionsmått, isoleringsskick och de specificerade elektriska testerna. Om projektet kräver fabriksinspektionsdokumentation eller ytterligare testdokumentation, bör dessa krav bekräftas när beställningen görs.
Kabelrännor kan användas för kraftdistribution i byggnader, fabriker, källare och liknande installationer. Ström- och styrkablar bör anordnas enligt den elektriska designen, med tillräckligt med avstånd för värmeavledning och åtkomst för inspektion. Stöd, fixeringsintervall och kabelseparering bör följa gällande installationsspecifikationer.
För direkt nedgrävning bör kabeldragning, gravdjup, markförhållanden och mekaniskt skydd bestämmas enligt projektutformningen. Vassa föremål och överdriven mekanisk belastning bör undvikas under läggning. Om installationen kan utsättas för schaktning eller yttre påverkan bör ytterligare mekaniskt skydd övervägas.
Rörinstallation kan användas för dolda ledningar i skiljeväggar, golvkonstruktioner och andra skyddade vägar. Insidan av ledningen bör vara fri från skräp och vassa kanter, och kabeldragningen bör hållas inom de tillåtna mekaniska gränserna. Kabelskarvar bör placeras i åtkomliga kopplingsdosor eller distributionsutrustning snarare än inuti dolda ledningssektioner.
Höga vertikala installationer kräver uppmärksamhet på kabelns vikt och fixeringsarrangemang. Kablar bör stödjas med lämpliga intervall i stället för att låta deras fulla vikt verka på en enda anslutningspunkt. Fixeringssystemet ska också förhindra överdriven rörelse och mekanisk påfrestning under service.
Utomhusinstallation kräver hänsyn till solljus, temperatur, fukt, mekaniskt skydd och kabelmantelkonstruktionen. För dragning ovanför bör lämpliga stöd och utrymmen tillhandahållas. Om kabeln utsätts för förhållanden utanför det nominella applikationsområdet kan en alternativ mantel eller kabelkonstruktion krävas.
De angivna specifikationerna sträcker sig från 1,5 mm² till 400 mm². Mindre storlekar inkluderar alternativ för solida och tvinnade ledare, medan större storlekar använder flertrådiga konstruktioner. Den erforderliga storleken bör väljas enligt belastningsström, spänningsfall, installationsmetod och tillämpliga elektriska krav.
Solida ledare använder en enda ledare, medan tvinnade konstruktioner består av flera ledningar. Solida ledare kan vara lämpliga för fast ledning där flexibilitet inte är ett stort krav. Trådade ledare ger enklare hantering där kabeln behöver dras runt utrustning eller genom mer komplicerade installationsvägar.
Ange ledartvärsnitt, ledarkonstruktion, märkspänning, erforderlig kabellängd, kvantitet, installationsmetod och leveransdestination. För projektorder ska även tillämplig standard, inspektionsdokument, märkningskrav och förpackningsspecifikationer bekräftas.
Anpassade kabellängder och identifieringsmärkning kan diskuteras enligt produktionsspecifikation och orderkvantitet. För anpassade beställningar, ange erforderlig längd, tolerans, märkningsinnehåll, förpackningsmetod och leveransschema så att dessa detaljer kan granskas före produktion.
Beroende på tillämplig produktstandard och inköpsspecifikation kan inspektionen innefatta ledarresistans, dimensionsmätningar, isolationsrelaterade kontroller och testning av växelspänningsmotstånd. Om ett projekt kräver en specifik fabrikstestrapport eller besiktningsformat ska detta anges innan produktion.
Det kan övervägas för utomhus- eller underjordiska applikationer när den valda kabelkonstruktionen och manteln är lämpliga för installationsmiljön. Markförhållanden, fukt, solljus, mekanisk belastning och installationstemperatur bör ses över innan specifikationen bekräftas.
En standardlågspänningskabelkonstruktion bör inte automatiskt specificeras för kontinuerlig släpning, upprepad böjning eller vridrörelse. Utrustning med dessa krav kräver normalt en flexibel kabelkonstruktion speciellt klassad för mobila tjänster.
Bekräfta produktmodell, ledartvärsnitt, ledarkonstruktion, isoleringsmått, kabellängd, märkning och tillämplig standard. För återkommande projekt hjälper det att hålla dessa specifikationer konsekventa till att minska skillnaderna mellan produktionssatser och förenkla inkommande inspektioner.
Ange önskad ledarstorlek, konstruktion, kabellängd, kvantitet, installationsmetod och destination.Qianchengkan granska de tekniska kraven och bekräfta den tillgängliga specifikationen och dokumentationen innan produktion.
