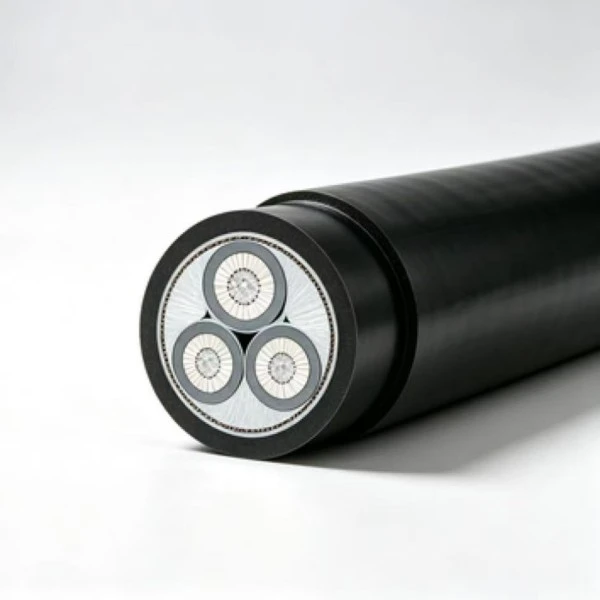

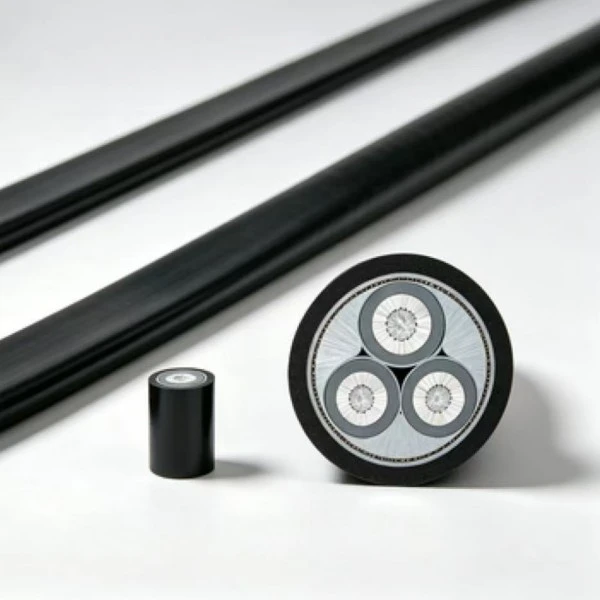

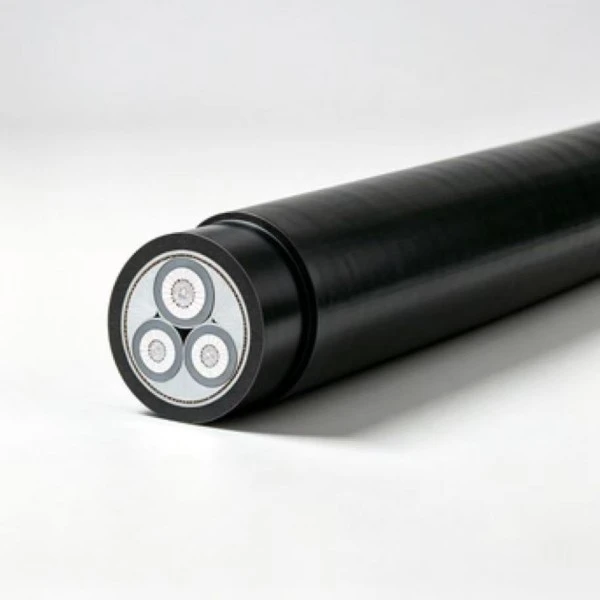

Lågspänningskabel av PVC i aluminium

Produktmodeller: VLV, VLV6(2)2, VLY, VLV6(2)3, etc.

Aluminium PVC-lågspänningskabel använder ledare av hög renhet i aluminium med stabil ledningsförmåga och låg vikt för enkel installation, vilket kraftigt minskar projektupphandlingskostnaderna. Klassad för 0,6/1kV lågspänningskraftöverföring, den passar flera fasta förhållanden, inklusive inomhus, utomhus och kabelgravsapplikationer.

Produktdimensioner och tekniska parametrar

Teknisk prestanda

Böjningsradie:

Tillåten böjradie för enlediga kablar: \(20\ gånger(d+D)\pm5\%\)

Tillåten böjradie för kablar med flera kärnor: \(15\ gånger(d+D)\pm5\%\)

D = Kabelns faktiska ytterdiameter (mm)

d = Ledarens faktiska diameter (mm)

Läggningstemperatur:

Förvärmning ska utföras före läggning om omgivningstemperaturen är under 0℃.

Skillnad i läggningshöjd:

Ingen begränsning på vertikal läggningshöjdsskillnad för kabeln.

Ampacity Correction Coefficients under olika omgivningstemperaturer

Utläggnings- och appliceringsscenarier

Fast läggning inomhus i fabrikslokaler

Används i stor utsträckning för lågspänningskraftdistributionskretsar i fabriksverkstäder och lager, dragna längs väggar och kabelrännor. Med stabil kabelstruktur och pålitligt PVC-isoleringsskydd, uppfyller aluminium PVC-lågspänningskabeln strömförsörjningskraven för fabriksdriven utrustning. Den har en bekväm konstruktion och är lämplig för långdistansdistribution inomhus.

Utomhus exponerad läggning

Den kan installeras ovanför längs fabrikens sammansatta väggar och bruksstolpar. PVC-manteln har utmärkt åldringsbeständighet mot solljus, vind och regn erosion. Det används vanligtvis för stadskraftsdistribution och externa huvudströmförsörjningsledningar i industriparker för att minska den totala projektupphandlingskostnaden.

Utläggning i kabelgravar/tunnlar

Installerad i underjordiska kabelgravar och omfattande brukstunnlar. Ventilerad miljö ger gynnsam värmeavledningsprestanda och underlättar senare kretsinspektion och underhåll. Det används i stor utsträckning i kommunala stödanläggningar och underjordiska kraftdistributionssystem i industriparker.

Direkt nedgrävd jordläggning

Det kan grävas ner direkt i underjordisk jord med grundläggande skyddsåtgärder. Lämplig för förortsvägprojekt, renovering av elnät på landsbygden och kraftledningar utomhus i industriparker. Den lätta aluminiumkabeln minskar transport- och kabeldragningssvårigheter och passar storskaliga infrastrukturprojekt.

Nya projekt för renovering av elnät på landsbygden

Föredraget alternativ för lantliga huvudledningar för eldistribution med framträdande kostnadsprestanda. Den används för lågspänningskraftöverföring från byns transformatorer till slutanvändare. Den visar stora fördelar för stora volymer bulkanskaffning och är en mycket använd kabel för uppgradering av elnät på landsbygden.

FAQ

F1: Vilken spänningsklassning är tillämplig och kan kabeln användas för utomhusprojekt?

S: Aluminium PVC-lågspänningskabel är klassad till 0,6/1 kV för konventionell lågspänningsfördelning. Beroende på kabelkonstruktion och platsförhållanden kan installationsmetoder inkludera dragning utomhus, kabelgravar och vissa direkt nedgrävda applikationer. PVC-manteln ger motstånd mot normal exponering utomhus, men långvarigt solljus, fukt, temperatur och mekaniska förhållanden bör beaktas vid val av kabel.

F2: Vad är den minsta böjradien? Kan kabeln installeras vid låga temperaturer?

S: För enkellediga kablar är det specificerade böjkravet 20 × (d + D) ±5 %, med förbehåll för tillämplig produktspecifikation. När läggningens omgivningstemperatur är under 0 ℃ bör lämplig förvärmning utföras före installationen. Direkt installation utan erforderlig temperaturbehandling bör undvikas eftersom lågtemperatur-PVC kan bli mindre flexibel och mer mottaglig för mekaniska skador.

F3: Finns olika ledartvärsnitt och anpassade kabellängder tillgängliga?

S: Det listade produktsortimentet omfattar ledartvärsnitt från 1,5 mm² till 1000 mm². Standardspecifikationer kan levereras enligt produktionstillgänglighet, medan längdskärningskrav och kabelmärkning kan diskuteras för projektorder. Både provkvantiteter och större utländska beställningar kan granskas enligt den specifika specifikationen och kvantiteten som krävs.

F4: Vilka är fördelarna med aluminiumledare jämfört med kopparledare?

S: Aluminium har en lägre densitet än koppar, så en aluminiumledare kan minska den totala kabelvikten och underlätta transport och installationshantering. Dess materialkostnad kan också vara lägre än koppar, vilket kan vara relevant för långdistanskretsar och större inköpskvantiteter. Urval bör beakta strömkapacitet, spänningsfall, kabellängd, installationsmetod och total projektkostnad.

F5: Kan engelskspråkiga testrapporter och tekniska dokument tillhandahållas för utländska projekt?

S: Fabriksinspektionsprotokoll och relevanta elektriska testrapporter kan tillhandahållas enligt produktspecifikationen och orderkraven. Engelskspråkiga dokument kan också förberedas för granskning av utländska projekt eller tulldokumentation vid behov. Det exakta certifikatet och testrapportpaketet bör bekräftas i enlighet med destinationsmarknaden och krav på projektacceptans.

F6: Krävs ytterligare skydd för direkt nedgrävd installation?

S: Direkt nedgrävning kan övervägas där jord- och installationsförhållandena ligger inom det angivna användningsområdet. Ytterligare skyddshylsor eller ledningar rekommenderas där kabeln kan utsättas för starka syra-alkaliska förhållanden, överdriven fukt, mekanisk påverkan eller andra onormala miljöfaktorer. Nedgravningsdjupet, dräneringen och det mekaniska skyddet bör också följa gällande installationskrav.

F7: Vilka faktorer avgör leveranstiden? Är påskyndad produktion möjlig?

S: Leveranstid beror på kabelspecifikation, ledartvärsnitt, orderkvantitet, produktionsschema och krav på förpackning eller dokumentation. Standardspecifikationer kan ha kortare ledtider när produktionskapacitet och material finns tillgängligt. För skräddarsydda eller stora beställningar, bör den erforderliga kvantiteten och målleveransdatumet bekräftas i förväg så att produktionsschemat kan ordnas därefter.

F8: Hur påverkar omgivningstemperaturen den långsiktiga strömförande kapaciteten?

S: Den tillåtna strömmen minskar när omgivningstemperaturen ökar eftersom värmeavledningen blir mindre effektiv. Den tillämpliga temperaturkorrigeringskoefficienten bör därför beaktas vid val av ledarstorlek och installationsmetod. För slutna eller dåligt ventilerade platser där omgivningstemperaturen förblir över 40 ℃, kan ytterligare termisk bedömning krävas innan det slutliga valet av kabel.
