Qiancheng Aluminium PVC-isolerad platt trådär designad för lågspänningsfördelning där praktisk routing, lägre ledarvikt, installationseffektivitet och tillförlitlig isolering är viktiga. Med en platt struktur, hög ren aluminiumledare och dubbelskikts PVC-skydd ger den ett praktiskt kabeldragningsalternativ för civila och lätta industriella tillämpningar.
Att välja rätt elektrisk ledning kräver mer än att jämföra ledarmaterial. Installationsutrymme, märkspänning, mekaniskt skydd, kabelvikt, driftstemperatur och applikationsförhållanden påverkar alla kabeldragningsprestanda på lång sikt. Aluminium PVC-isolerad platt tråd kombinerar en lätt aluminiumledare med PVC-isolering och en platt kabelkonfiguration, vilket gör den särskilt användbar där ledningsutrymmet är begränsat eller stora mängder lågspänningskabel krävs.
Innehållsförteckning
Vad är aluminium PVC-isolerad platt tråd?
Vilka är de viktigaste specifikationerna?
Vilka är de viktigaste fördelarna?
Var kan aluminium PVC-isolerad platt tråd användas?
Hur ska du välja rätt platt tråd?
Jämförelse av specifikationer för flattråd av aluminium PVC
Vad bör man tänka på vid installationen?
Varför välja Qiancheng Aluminium PVC-isolerad platt tråd?
Vad är aluminium PVC-isolerad platt tråd?

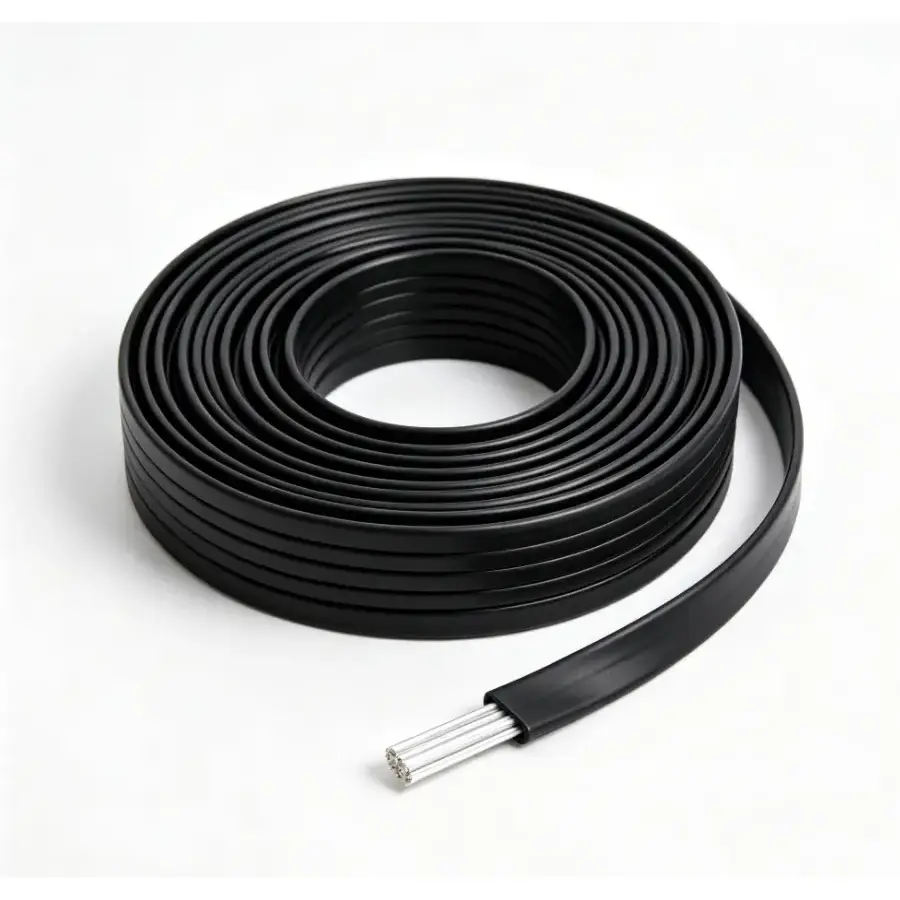

Aluminium PVC-isolerad platt tråd är en elektrisk lågspänningskabel som kombinerar en aluminiumledare med PVC-isolering och en yttre PVC-mantel. Till skillnad från konventionella runda kablar är dess kärnor anordnade i en platt konfiguration, vilket kan göra dragningen enklare i trånga installationsutrymmen.
Qianchengs produkt identifieras som modell BLVVB och använder en aluminiumledare av hög renhet. Beroende på önskad specifikation kan ledaren tillverkas som en solid enkel aluminiumledare eller en tvinnad aluminiumledare. Produkten finns tillgänglig i 2- eller 3-kärniga plana arrangemang, med ledartvärsnitt från 2,5 mm² till 10 mm².
PVC-isoleringen och manteln ger elektrisk isolering och grundläggande skydd mot normal fukt, nötning och miljöexponering inom de specificerade driftsförhållandena. Detta gör kabeln lämplig för olika lätta lågspänningskraftdistributionsapplikationer.
För köpare som utvärderar alternativ kan PVC-isolerad platt koppartråd också övervägas när högre elektrisk ledningsförmåga är en prioritet.
Vilka är de viktigaste specifikationerna?
Tekniska specifikationer bör alltid granskas innan du väljer en kabel eftersom ledarstorlek, spänningsklass, installationsmetod och miljöförhållanden direkt påverkar tillämpningens lämplighet.
| Parameter | Specifikation | Praktisk betydelse |
|---|---|---|
| Produktmodell | BLVVB | Identifierar den aluminium PVC-isolerade platttrådskonfigurationen |
| Ledarmaterial | Högrent aluminium | Ger en lättviktsledarlösning för lågspänningskablar |
| Dirigent Tvärsnitt | 2,5 mm²–10 mm² | Möjliggör val enligt projektets belastning och installationskrav |
| Kärnarrangemang | 2–3 kärnor | Lämplig för vanliga lågspänningsfördelningskonfigurationer |
| Isolering | PVC | Ger elektrisk isolering runt ledaren |
| Slida | PVC platt mantel | Ger ytterligare mekaniskt och miljöskydd |
| Märkspänning | 300/500V | Designad för specificerade lågspänningstillämpningar |
| Isolationsmotstånd | ≥5MΩ·km vid 20°C | Indikerar isoleringsprestanda under specificerade testförhållanden |
| Tål spänning | 2kV i 5 minuter | Stöder verifiering av elektrisk isolering under testning |
| Driftstemperatur | -15°C till 70°C | Definierar det specificerade temperaturområdet för drift |
Faktiskt kabelval bör alltid baseras på tillämplig teknisk specifikation, lokala elektriska krav, installationsmiljö och förväntad elektrisk belastning.
Vilka är de viktigaste fördelarna?
1. Utrymmeseffektiv lägenhetskonstruktion
Den platta profilen gör att kabeln sitter närmare monteringsytor än många konventionella runda kablar. Detta kan vara användbart för dolda väggledningar, takhåligheter, smala spår och utrustningsluckor där installationsutrymmet är begränsat.
2. Lägre ledarens vikt
Aluminium har lägre densitet än koppar. Därför kan en aluminiumledare minska den totala ledarvikten jämfört med en kopparledare med jämförbar användning. Denna egenskap blir särskilt användbar när projekt involverar långa kabeldragningar, stora mängder eller transporter över avsevärda avstånd.
3. Praktiskt PVC-skydd
Kombinationen av PVC-isolering och en PVC-mantel skapar en skiktad skyddsstruktur runt aluminiumledaren. Inom dess specificerade driftsförhållanden hjälper denna struktur till att skydda mot vanlig fukt, nötning och miljöexponering.
4. Enklare rutt i begränsade utrymmen
Den platta konstruktionen kan förenkla kabelplacering där utrymmet är begränsat. Installatörer kan ha lättare att organisera ledningar genom takutrymmen, väggspår, utrustningsluckor och andra trånga områden.
5. Kostnadsmedvetet materialval
För projekt där ledarvikt och materialekonomi är viktiga kan aluminium utgöra ett praktiskt alternativ till koppar. Aluminium har dock lägre elektrisk ledningsförmåga än koppar, så ledartvärsnittet måste väljas på lämpligt sätt för den elektriska belastningen och installationsförhållandena.
Var kan aluminium PVC-isolerad platt tråd användas?
Aluminium PVC-isolerad platt tråd är i första hand avsedd för lätta lågspänningstillämpningar för kraftdistribution. Dess platta struktur och aluminiumledare gör den särskilt praktisk för projekt där installationsutrymme och kabelvikt är viktiga faktorer.
- Kabeldragning för bostäder:Lämplig för vissa applikationer med dolda vägg- och takledningar när den elektriska designen tillåter aluminiumledare.
- Hemrenovering:Dess platta profil kan förenkla routing under byte av gamla kretsar och renoveringsprojekt.
- Butikens kraftfördelning:Kan användas för lämplig lågspänningsdistribution inom kommersiella utrymmen.
- Små verkstäder:Lämplig för utvalda fasta kraftdistributionsapplikationer.
- Mekanisk utrustning:Kan tillhandahålla extern lågspänningsmatning där kabelspecifikationen matchar utrustningskraven.
- Tillfällig verkstadsledning:Dess lätta konstruktion kan vara lämplig för lämpliga tillfälliga lågspänningsinstallationer.
- Lager:Kan stödja utvalda belysnings- och kraftfördelningskrav.
- Jordbruksanläggningar:Kan användas i växthus och andra energiförsörjningsprojekt inom jordbruket när miljöförhållandena är korrekt utvärderade.
- Solcellsstödjande anläggningar:Kan övervägas för lämpliga applikationer för hjälpledningar med låg spänning.
För utomhusinstallationer med långvarig exponering för solljus och regn bör extra skydd eller en väderbeständig kabellösning övervägas snarare än att anta att standard PVC-konstruktion är lämplig för alla utomhusförhållanden.
Hur ska du välja rätt platt tråd?
Att välja en kabel bör börja med de faktiska el- och installationskraven snarare än att bara välja det billigaste alternativet. Köpare kan utvärdera följande faktorer:
- Bestäm spänningskravet.Kontrollera att kabelns märkspänning är lämplig för den avsedda kretsen.
- Beräkna den förväntade elektriska belastningen.Ledartvärsnittet bör väljas enligt gällande krav och tillämpliga elektriska standarder.
- Utvärdera installationsförhållandena.Överväg om kabeln kommer att döljas, exponeras, dras genom ett smalt mellanrum eller installeras nära utrustning.
- Kontrollera temperaturområdet.Bekräfta att förväntade omgivnings- och driftstemperaturer ligger inom det specificerade kabelintervallet.
- Tänk på miljöexponering.Fukt, solljus, kemikalier, nötning och mekanisk stress bör alla utvärderas.
- Välj lämplig kärnkonfiguration.Antalet kärnor ska matcha kretsdesignen.
- Bekräfta kabellängd och förpackningskrav.För stora projekt kan lämpliga rulllängder och exportförpackningar förbättra hanterings- och transporteffektiviteten.
När projektet involverar speciella installationsförhållanden är det lämpligt att förse leverantören med information såsom spänning, ledartvärsnitt, kärnnummer, applikation, erforderlig längd och förväntad kvantitet innan beställning.
Jämförelse av specifikationer för flattråd av aluminium PVC
| Urvalsfaktor | Aluminium PVC platt tråd | Varför det spelar roll |
|---|---|---|
| Dirigent | Högrent aluminium | Minskar ledarvikten och kan erbjuda materialkostnadsfördelar |
| Kabelform | Platt | Hjälper till att förenkla routing i begränsade installationsutrymmen |
| Isolering | PVC | Ger elektrisk isolering |
| Slida | PVC | Lägger till skydd mot vanlig miljöexponering |
| Kärnalternativ | 2–3 kärnor | Stöder olika lågspänningsledningskonfigurationer |
| Tvärsnitt | 2,5 mm²–10 mm² | Tillåter val baserat på elektriska krav |
| Märkspänning | 300/500V | Definierar det avsedda applikationsområdet för lågspänning |
| Temperatur | -15°C till 70°C | Hjälper till att bestämma lämplighet för olika miljöer |
Vad bör man tänka på vid installationen?
Även en korrekt tillverkad kabel kan fungera dåligt om den är felaktigt vald eller installerad. För aluminium PVC-isolerad platt tråd bör professionella installationsmetoder inkludera:
- Använd ett ledartvärsnitt som är lämpligt för den förväntade strömmen.
- Följ tillämpliga nationella och lokala standarder för elinstallation.
- Undvik överdriven böjning eller mekanisk skada under installationen.
- Skydda kabeln från vassa kanter och kraftigt nötning.
- Använd lämpliga plintar och anslutningsmetoder avsedda för aluminiumledare.
- Kontrollera anslutningarna noggrant eftersom aluminium och koppar har olika elektriska och mekaniska egenskaper.
- För utomhusapplikationer, utvärdera UV-exponering, regn, temperaturvariationer och mekaniskt skydd.
- Håll installationsförhållandena inom tillverkarens specificerade driftsområde.
Dessa metoder hjälper till att bevara isoleringsintegriteten och stöder stabil kraftöverföring under kabelns avsedda serviceförhållanden.
Vanliga frågor
1. Vad används aluminium PVC-isolerad platt tråd huvudsakligen till?
Den är huvudsakligen utformad för lämpliga applikationer för lågspänningskraftdistribution i bostäder, kommersiella, jordbruks-, verkstads- och lätta industrimiljöer. Dess platta struktur är särskilt användbar där organiserad routing och begränsat installationsutrymme är viktigt.
2. Vilka ledarstorlekar finns tillgängliga?
Den refererade Qiancheng-specifikationen täcker ledartvärsnitt från 2,5 mm² till 10 mm², med 2- och 3-kärniga plana arrangemang tillgängliga för olika ledningskrav.
3. Är aluminium bättre än koppar för varje kabelapplikation?
Nej. Aluminium och koppar har olika elektrisk ledningsförmåga, vikt, anslutningsegenskaper och materialkostnader. Aluminium kan vara fördelaktigt när lägre ledarvikt och materialekonomi är prioriterade, medan koppar kan vara att föredra där högre ledningsförmåga krävs. Rätt val beror på den elektriska designen.
4. Kan kabeln anpassas?
Qiancheng stöder specifikationsbaserad inköp och anpassade krav. Köpare kan diskutera ledartvärsnitt, kabellängd, kärnkonfiguration, applikationskrav och orderkvantitet med leverantören.
5. Kan den användas utomhus?
Det kan övervägas för lämpliga utomhusapplikationer när miljöförhållandena förblir inom produktens kapacitet. För långvarig exponering för solljus och regn kan ytterligare ledningar, skydd eller en väderbeständig kabelkonstruktion vara nödvändig.
6. Hur är kabeln förpackad för transport?
Tråden lindas på en spole och skyddas med plastfilm för exportförpackning. Denna förpackningsmetod hjälper till att skydda färdiga kabelspolar under hantering, lastning och transport.
Varför välja Qiancheng Aluminium PVC-isolerad platt tråd?
För köpare som letar efter en praktisk lösning för lågspänningsfördelning, kombinerar Qiancheng Aluminium PVC Isolerad Flat Wire en aluminiumledare med hög renhet, PVC-isolering, PVC-mantel och utrymmeseffektiv platt konstruktion. Dess specifikationer täcker vanliga lågspänningskrav, medan dess lätta struktur kan vara fördelaktigt för projekt som involverar omfattande kabeldragning och transport.
Qiancheng stöder specifikationsbaserad inköp, massbeställningar och anpassade krav. Köpare kan tillhandahålla önskat ledarmaterial, tvärsnitt, kärnnummer, spänningsklassning, tillämpning, kabellängd och kvantitet för att hjälpa till att bestämma lämplig konfiguration.
Om du köper platt aluminiumtråd för kablar för bostäder, verkstadsdistribution, jordbruksanläggningar, strömförsörjning för utrustning eller andra lågspänningsprojekt, läs mer om Qiancheng Aluminium PVC-isolerad platt tråd och diskutera dina projektkrav med tillverkaren. För specifikationer, anpassning, massinköp och offertsupport,kontakta ossmed dina applikationsuppgifter och nödvändiga kabelparametrar.
