Mining flexibel skärmad gummikabel

Modeller: MYP, MYPT.

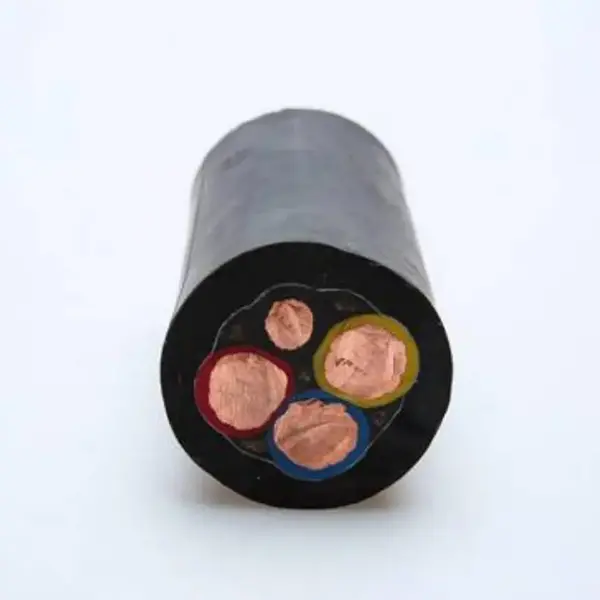

Mining Flexible Shielded Rubber Cable är en flexibel gummimantlad kabel för mobil elektrisk utrustning som används vid underjordisk gruvdrift. Den medföljande produktspecifikationen hänvisar till MT/T 818.7-2009 och kombinerar en flertrådig kopparledare, specialgummiisolering, koppartråd flätad skärmning och en höghållfast gummimantel. Konstruktionen är avsedd för applikationer som involverar upprepad böjning, släpning, vridning och exponering för damm, fukt och mekanisk kontakt.

Tabell för produktspecifikationer och tekniska parametrar

Viktiga konstruktionsfunktioner

1. Flexibel kopparledare

Kabeln använder en flertrådig syrefri kopparledare med hög renhet. Jämfört med en styv ledarkonstruktion är det tvinnade arrangemanget bättre lämpat för mobila installationer där kabeln upprepade gånger böjs, flyttas eller vrids under utrustningens drift.

2. Gummiisolering och skyddsmantel

Specialgummi specificeras för isoleringsskiktet, medan den yttre manteln beskrivs som slitstark, oljebeständig, dragbeständig och slagtålig. Dessa materialegenskaper är relevanta för underjordiska sträckor där kabeln kan komma i kontakt med utrustning, koldamm, fukt eller hydraulolja.

3. Koppartrådsflätad sköld

Den medföljande specifikationen listar en koppartrådsflätad skärm med en skärmtäckning på minst 85 %. En metallisk skärm kan minska den elektromagnetiska kopplingen mellan kabeln och närliggande elektrisk utrustning, även om den faktiska skärmningseffekten också beror på kabelinstallation, skärmavslutning och jordning.

4. Kombinerade kraft- och kontrollkärnor

Konstruktionen kan inkludera kraft- och styrkärnor i samma kabelenhet. Detta arrangemang är användbart där mobil gruvutrustning kräver både elektrisk kraft och tillhörande styranslutningar, beroende på utrustningens kretskonfiguration.

Ansökningsvillkor

Mining Flexible Shielded Rubber Cable är avsedd för mobil utrustning under jord där elektrisk belastning kombineras med upprepad mekanisk rörelse. Den exakta modellen bör väljas enligt märkspänning, ledartvärsnitt, kärnarrangemang, kabellängd, rörelsemönster och miljöförhållanden.

1. Helt mekaniserad gruvutrustning

Den flexibla konstruktionen kan användas för mobil utrustning som arbetar längs mekaniserade gruvområden, där kabelrörelser och upprepad bockning är en del av normal drift. Ledarstorleken och kärnkonfigurationen bör matcha utrustningens elektriska krav.

2. Underjordisk vägutrustning

Mobil utrustning som arbetar på underjordiska vägar kan kräva en kabel med motståndskraft mot drag, stötar och nötning. Utrustningstyp, installationsväg och tillgängligt avstånd bör beaktas när man bestämmer lämplig kabelkonstruktion.

3. Områden med elektromagnetisk störning

Där högeffektsmotorer, frekvensomvandlare eller annan elektrisk utrustning är installerade nära kontroll- eller övervakningskretsar, kan det metalliska skärmskiktet hjälpa till att begränsa elektromagnetisk koppling. Korrekt skärmanslutning och jordning förblir viktiga delar av den övergripande installationen.

4. Fuktiga och dammiga underjordiska förhållanden

Gummiisoleringen och yttermanteln ger en konstruktion avsedd för krävande underjordiska miljöer. Verklig miljölämplighet bör kontrolleras mot vattenexponering, temperatur, oljekontakt, mekanisk belastning och gruvans specifika krav.

Tekniska punkter för kabelval

1. Märkspänning och ledartvärsnitt

Den medföljande specifikationen visar en märkspänning på 0,66/1,14 kV och ledartvärsnitt från 10 mm² till 150 mm². Valet bör ta hänsyn till utrustningens belastning, tillåtet spänningsfall, kabellängd och de förväntade installationsförhållandena snarare än enbart ledarstorlek.

2. Mekanisk rörelse

För mobil gruvutrustning kan kabeln uppleva upprepad böjning, vridning och släpning. Ledartrådning, isolering, mantel och installationsradie bör därför beaktas tillsammans vid utvärdering av kabeln för en specifik utrustningslayout.

3. Skärmningskrav

Den medföljande produkten använder en koppartrådsflätad skärm med en angiven täckning på ≥85%. Om kabeln installeras nära frekvensomriktare eller högeffektsmotorer, bör det erforderliga skärmningsarrangemanget kontrolleras mot utrustningstillverkarens krav och gruvans elektriska design.

4. Flamskyddskrav

De medföljande tekniska data anger överensstämmelse med MT 386 krav på flamskyddsmedel för gruvdrift och självsläckande efter flamborttagning. Om ett projekt kräver specifik minsäkerhetscertifiering eller ytterligare testdokumentation, bör dessa krav bekräftas för den exakta kabelmodellen före upphandling.

Kvalitetskontroll och teknisk dokumentation

För upphandling av gruvkabel bör den tekniska verifieringen omfatta modell, märkspänning, ledartvärsnitt, kärnarrangemang, skärmningskonstruktion, elektriskt motstånd och tillämpliga testkrav. Dessa detaljer ger en tydligare grund för produktval och acceptans än allmänna prestandabeskrivningar.

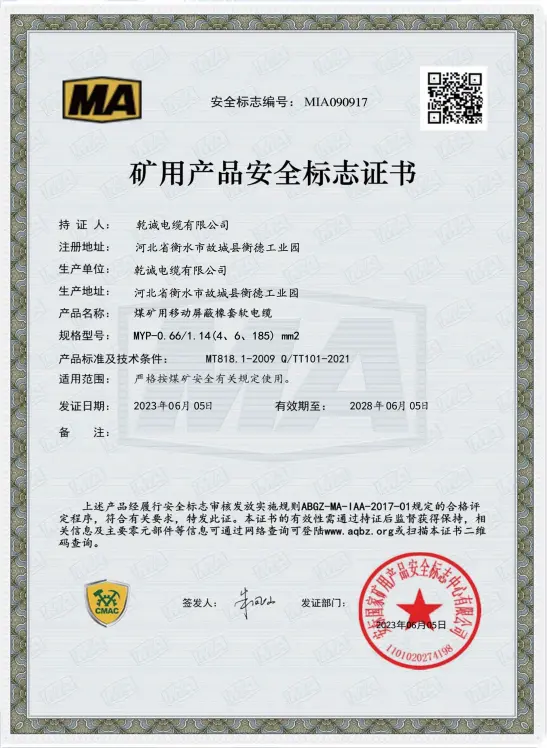

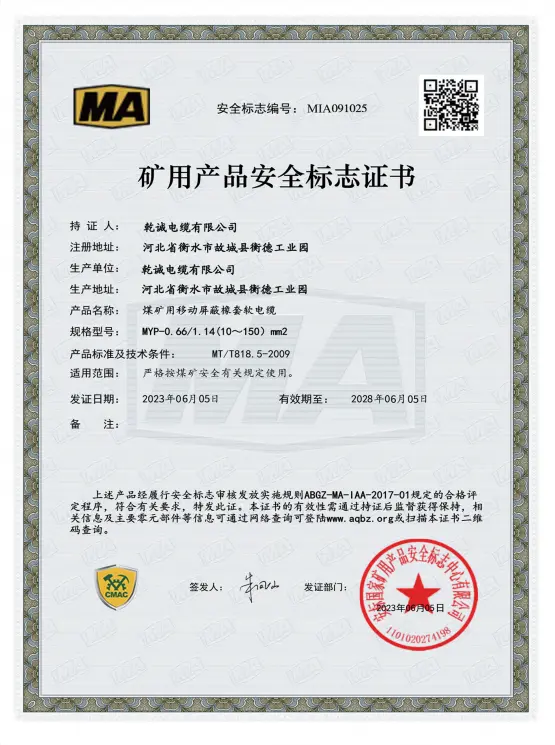

Qiancheng kan tillhandahålla produktspecifikationer och stödjande teknisk dokumentation enligt vald kabelmodell och projektkrav. Om certifiering, testrapporter eller andra inspektionsdokument krävs, bör tillämpliga dokument bekräftas under offert- och ordergranskning.

Vad bör bekräftas innan du beställer?

1. Utrustning och tillämpning

Ange utrustningstyp, driftsmiljö och om kabeln ska användas för fast eller mobil drift. Detta hjälper till att avgöra om den flexibla konstruktionen och skärmningsarrangemanget matchar den faktiska installationen.

2. Elektriska krav

Bekräfta märkspänning, ledartvärsnitt, antal strömkärnor, krav på styrkärnan och kabellängd. Vid längre kabeldragningar bör även spänningsfall och ledarmotstånd beaktas.

3. Mekaniska förhållanden

Information om släpfrekvens, böjriktning, minsta installationsradie, kontakt med maskiner och eventuell påverkan kan hjälpa till att bestämma lämplig kabelkonstruktion.

4. Dokumentationskrav

Före produktion eller leverans, bekräfta tillämpliga gruvstandarder, certifieringskrav, inspektionsprotokoll och andra tekniska dokument som krävs av gruvan, utrustningstillverkaren eller projektspecifikationen.

FAQ

F1: Vilka specifikationer finns tillgängliga?

S: Den medföljande specifikationen listar MYP- och MYPT-modeller, med en märkspänning på 0,66/1,14 kV och ledartvärsnitt från 10 mm² till 150 mm². Det erforderliga kärnarrangemanget bör bekräftas enligt utrustningen och kretsdesignen.

F2: Vilken funktion har skärmskiktet?

S: Kabeln använder en flätad skärm av koppartråd med en angiven skärmtäckning på ≥85 %. Skölden kan hjälpa till att minska elektromagnetisk koppling från närliggande elektrisk utrustning. Dess faktiska effektivitet beror på den kompletta installationen, inklusive skärmavslutning och jordning.

F3: Kan kabeln användas för mobil underjordisk utrustning?

S: Den flexibla ledaren och gummikonstruktionen är avsedda för mobila applikationer som involverar upprepad böjning, vridning och släpning. Det slutliga valet bör ta hänsyn till utrustningens rörelse, kabeldragning, spänning, ledarstorlek och miljöförhållanden.

F4: Vilka standarder hänvisas till för denna kabel?

S: Produktinformationen refererar till MT/T 818.7-2009 för specifikationen för gruvkabel och MT 386 för krav på flamskyddsmedel för gruvdrift. Tillämpliga standard- och certifieringsdokument bör bekräftas mot den exakta modellen och projektkraven.

F5: Vilken information behövs för en offert?

S: Huvudinformationen inkluderar kabelmodell, märkspänning, ledartvärsnitt, kärnkonfiguration, erforderlig längd, kvantitet, appliceringsutrustning och installationsförhållanden. Eventuella projektspecifika krav på certifiering eller inspektionsdokument bör också tillhandahållas.

F6: Kan tekniska dokument tillhandahållas med kabeln?

S: Tekniska specifikationer och tillämpliga stöddokument kan tillhandahållas enligt vald modell och projektkrav. För gruvprojekt bör de erforderliga certifikaten och testdokumenten bekräftas innan beställningen slutförs.
