Gruvutrustning förblir inte i ett fast läge under drift. Kolklippare, transportörer och andra underjordiska maskiner kan dra, böja, flytta eller upprepade gånger flytta den anslutna kabeln. Detta arbetsmönster kräver en kabelkonstruktion som kan ta emot rörelse snarare än en konventionell fast installationsdesign.
Qianchengs Coal Mine Flexible Trailing Cables är utvecklad för denna typ av underjordisk strömanslutning. Den använder förtent glödgad koppar med hög renhet med en flertrådig fintrådsstruktur, speciell gummiisolering och en förstärkt gummimantel. De tillgängliga specifikationerna täcker 4 mm² till 120 mm², vilket gör att ledarstorleken kan väljas efter utrustningens belastning och de faktiska installationsförhållandena.
En fast strömkabel installeras huvudsakligen och lämnas på plats, medan en släpkabel fungerar tillsammans med rörligt maskineri. Upprepade böjningar och rörelser ställer större mekaniska krav på ledare, isolering och mantel. Av denna anledning är ledarkonstruktionen baserad på många fina koppartrådar snarare än en enda solid ledare.
De listade specifikationerna innehåller från 42 till 960 minsta ledartrådar. När ledartvärsnittet ökar justeras antalet fina trådar och ledardiametern därefter. Denna struktur gör att kabeln kan hanteras och dras i applikationer där rörelse är en del av normal utrustningsdrift.
| Ledarstorlek | Minsta kablar | Ledarens diameter | Gummiisolering | Isoleringsdiameter | Max. Motstånd vid 20℃ |
|---|---|---|---|---|---|
| 4 mm² | 42 | 2,60±0,02 mm | 1,4 mm | 5,4 mm | 4,61 Ω/km |
| 6 mm² | 42 | 3,20±0,03 mm | 1,4 mm | 6 mm | 3,08 Ω/km |
| 10 mm² | 78 | 4,10±0,05 mm | 1,6 mm | 7,3 mm | 1,83 Ω/km |
| 16 mm² | 126 | 5,20±0,05 mm | 1,6 mm | 8,4 mm | 1,15 Ω/km |
| 25 mm² | 196 | 6,50±0,08 mm | 1,8 mm | 10,1 mm | 0,727 Ω/km |
| 35 mm² | 276 | 7,60±0,08 mm | 1,8 mm | 11,2 mm | 0,524 Ω/km |
| 50 mm² | 396 | 9,00±0,10 mm | 2 mm | 13 mm | 0,387 Ω/km |
| 70 mm² | 560 | 10,70±0,10 mm | 2 mm | 14,7 mm | 0,268 Ω/km |
| 95 mm² | 756 | 12,40±0,12 mm | 2,2 mm | 16,8 mm | 0,193 Ω/km |
| 120 mm² | 960 | 14,00±0,12 mm | 2,4 mm | 18,8 mm |
Ledarresistansvärdena ovan är de maximala värdena vid 20 ℃ för motsvarande kopparledarstorlekar. Motståndskravet bör beaktas tillsammans med kabellängd, utrustningsbelastning och installationsförhållanden vid val av ledartvärsnitt.

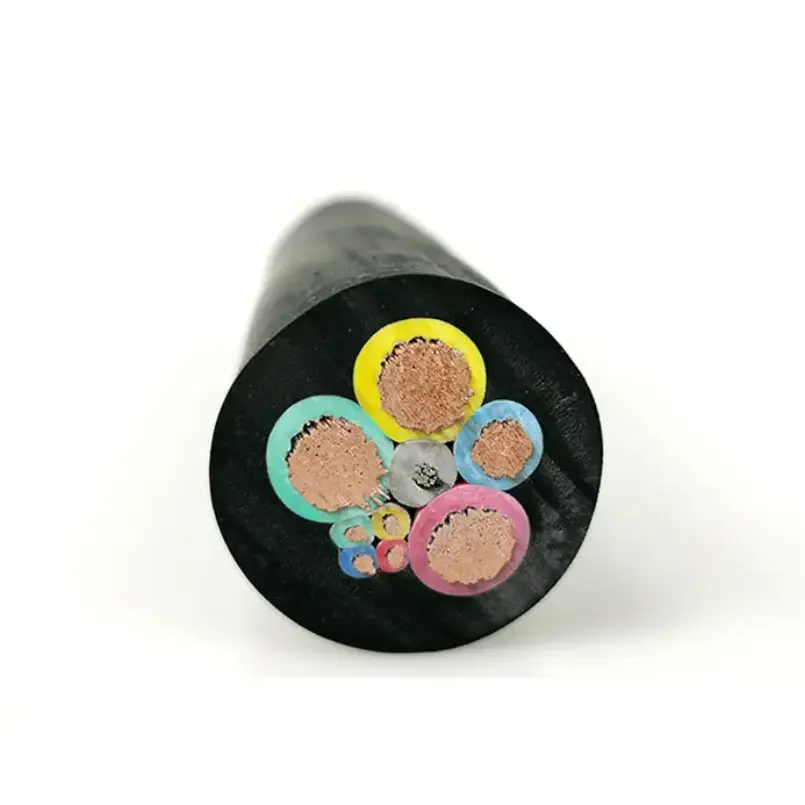

Kabelkonstruktionen kan förstås genom tre funktionella lager: kopparledaren bär den elektriska belastningen, gummiisoleringen separerar ledaren elektriskt och den yttre gummimanteln skyddar den färdiga kabeln från den omgivande arbetsmiljön.
| Kabeldel | Material / Konstruktion | Roll i kabeln |
|---|---|---|
| Dirigent | Förtent glödgad koppar med hög renhet | Flexibel strömförande väg |
| Konduktörens struktur | Flertrådig fin tråd flexibel tvinnad | Rymmer böjning och rörelse |
| Isolering | Speciell gummiblandning | Elektrisk separation mellan ledare och omgivande skikt |
| Slida | Kraftig gummimantel för gruvdrift | Skydd mot mekanisk exponering och miljöexponering |
Isoleringstjockleken utformas enligt den individuella specifikationen, medan manteltjockleken är förstärkt för slitstyrka under jord. Den färdiga kabeldiametern beror på den valda kärnkonfigurationen. Standard kärnfärgsidentifiering är tillgänglig för installation och underhåll.
Den elektriska specifikationen bestäms av utrustningen och gruvsystemet snarare än av kabelnamnet enbart. Märkspänningen kan anpassas efter kolgruvans arbetskrav, medan den tillämpliga strömförande kapaciteten matchas med ledarens tvärsnittsarea.
| Märkspänning | Anpassad enligt kolgruvans arbetskrav |
| Märkström / Ampacity | Matchas med motsvarande ledartvärsnittsarea |
| Ledarmotstånd | Strikt begränsat maxvärde vid 20 ℃ (koppar), inspekteras per batch |
| Isolationsmotstånd | Högt isoleringsmotstånd från speciell gummiisolering |
| Spänningsmotstånd | Varje kabel genomgår ett fullspänningstest innan leverans |
| Driftsfrekvens | 50/60Hz |
För en mobil underjordisk applikation är elektrisk prestanda bara en del av kabelvalet. Ledare, isolering och mantel måste också beaktas efter hur utrustningen rör sig och hur kabeln exponeras under drift.
Gummihöljet är specificerat för motstånd mot rivning och nötning och ger skydd mot olja, vatten och gruvfrätande media under tillämpliga driftsförhållanden. Om projektet kräver flamskyddande eller brandbeständiga prestanda, bör den erforderliga versionen bekräftas före produktion tillsammans med relevanta test- och certifieringskrav.
Produkten är avsedd för mobil underjordisk gruvutrustning som kräver en flexibel strömanslutning. Typisk utrustning inkluderar kolklippare, transportörer och andra rörliga gruvmaskiner.
Den faktiska kabelspecifikationen bör baseras på rörelsen hos den anslutna utrustningen. En kabel som är lämplig för en relativt kort rörlig anslutning kanske inte är lämplig för en längre sträcka med större exponering för böjning, släpning eller nötning. Utrustningsrörelser, dragningsmetod, driftsbelastning och miljöexponering bör därför ses över innan ledarens storlek och kabelkonstruktion bekräftas.
Qiancheng kontrollerar tillverkningsprocessen från dragning av rå kopparmaterial genom fintrådssträngning, gummiisolering extrudering och mantelformning till färdig kabeltestning. Denna sekvens gör det möjligt att kontrollera ledarstrukturen och de färdiga dimensionerna vid olika produktionsstadier istället för att endast förlita sig på slutlig visuell inspektion.
Conductor resistance and finished cable dimensions are inspected according to the applicable specification, and each cable undergoes the required voltage withstand test before delivery. Qianchengkan tillhandahålla testcertifikat och tekniska parameterrapporter för den medföljande specifikationen.
Råkopparmaterial och produktionsfoton för tråddragning finns tillgängliga för tillverkningsreferens. Produktdemonstrationsvideor kan också tillhandahållas via företagets YouTube-kanal. Dessa material kompletterar den tekniska parametertabellen och fabriksinspektionsprotokollen vid granskning av produkten.
För ett gruvutrustningsprojekt är följande information användbar när du bekräftar kabeln:
| Projektinformation | Varför det spelar roll |
|---|---|
| Typ av gruvutrustning | Bestämmer rörelse- och strömanslutningsförhållandena |
| Erforderlig spänning | Används för att bestämma tillämplig kabelkonstruktion |
| Utrustningsbelastning | Hjälper till att bestämma önskat ledartvärsnitt |
| Kabellängd | Relevant för motstånd, spänningsfall och installationsarrangemang |
| Rörelsemönster | Hjälper till att utvärdera krav på böjning, dragning och ompositionering |
| Antal kärnor | Bestämmer den färdiga kabelkonfigurationen |
| Min miljö | Relevant för mantel, flamskyddsmedel och andra skyddskrav |
| Nödvändig dokumentation | Fastställer tillämpliga testrapporter och certifikat |
Genom att tillhandahålla utrustningsmodell eller applikation, erforderlig spänning, belastning, kabellängd och arbetsförhållanden kan Qiancheng granska specifikationen innan produktion. Om kravet är för fast underjordisk kraftöverföring snarare än en rörlig utrustningsanslutning, se XLPE Isolated Mining Power Cable. För utrustningskontroll- och signalkretsar,Styrkablarsortiment finns också tillgängligt.
