Qiancheng, en kabeltillverkare i Kina, levererarAluminium PVC-isolerad rund trådför fast lågspänningskraftdistribution och konstruktionsledningar. Med en aluminiumledare, PVC-isolering och ett skyddande yttre hölje, kombinerar denna kabel lätt konstruktion med praktisk elektrisk isolering. Att förstå dess specifikationer, installationskrav och prestandaegenskaper hjälper ingenjörer, entreprenörer och inköpsteam att välja rätt kabel för pålitliga elsystem.
Aluminium PVC-isolerad rund tråd är designad för fasta elektriska installationer där ledarvikt, isoleringsskydd och projektkostnad är viktiga överväganden. Qianchengs BLVV-modell har en enkelkärnig aluminiumledare med PVC-isolering och en yttre PVC-mantel, klassad till 300/500V. Tillgängliga ledartvärsnitt sträcker sig från 2,5 mm² till 70 mm² i de angivna specifikationerna. Den här guiden förklarar kabelns konstruktion, tekniska parametrar, viktiga fördelar, tillämpningsscenarier, urvalskriterier och installationsföreskrifter för att hjälpa köpare att fatta välgrundade beslut.

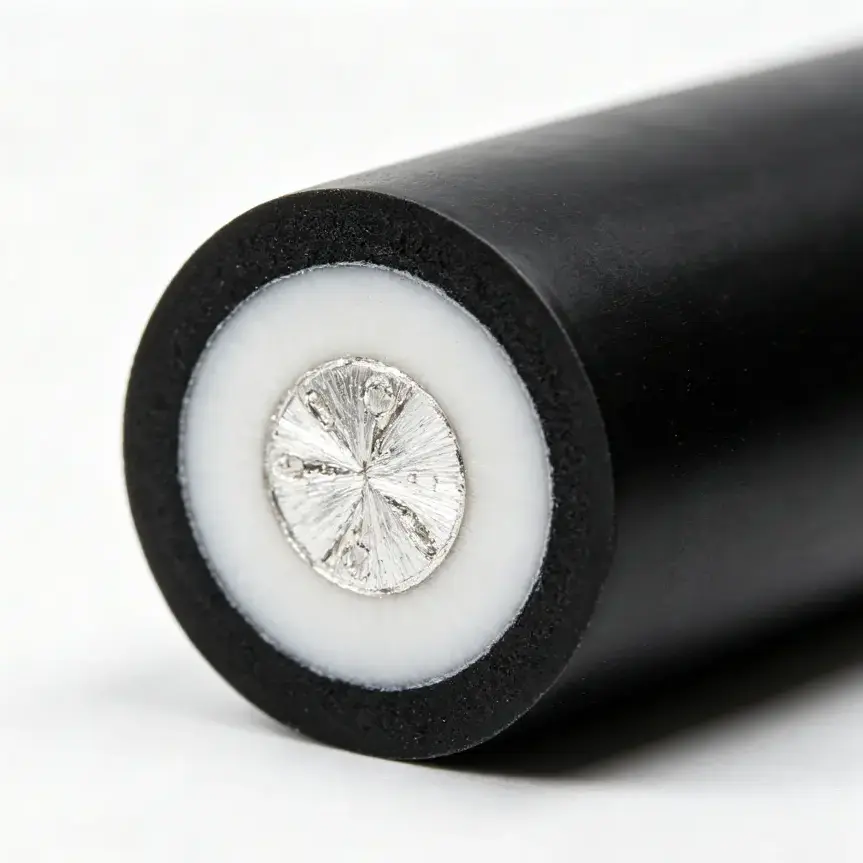

Aluminium PVC-isolerad rund tråd är en elektrisk kabel som använder aluminium som sitt ledande material och polyvinylklorid (PVC) som sin isolering. I BLVV-konstruktionen som erbjuds av Qiancheng ger en yttre mantel av PVC ett extra skyddande lager runt den isolerade ledaren.
Kabeln är avsedd för fasta elinstallationer med låg spänning. Dess märkspänning är 300/500V, vilket gör korrekt applicering och överensstämmelse med lokala elektriska föreskrifter avgörande när den specificeras för ett projekt.
Kombinationen av aluminium och PVC uppfyller flera praktiska krav:
Det är viktigt att skilja denna produkt från aluminiumkablar med XLPE-isolering, armerade strömkablar och flexibla sladdar. Deras elektriska klassificeringar, temperaturgränser, mekaniska egenskaper och installationsmetoder kan skilja sig betydligt.
För produktspecifik information, besök Qianchengs produktsida för aluminium PVC-isolerad rund tråd.
Kabelns prestanda beror på samverkan mellan dess ledare, isolering och yttre mantel. Varje komponent fyller en annan funktion och hela strukturen måste uppfylla kraven för den avsedda installationen.
Aluminiumledaren leder elektrisk ström genom kretsen. Jämfört med koppar är aluminium lättare i volym, vilket kan vara fördelaktigt vid hantering av långa kabeldrag eller transport av stora mängder kabel. Aluminium har dock högre elektrisk resistivitet än koppar, så ledarstorlek måste ta hänsyn till ström, spänningsfall och installationsförhållanden.
Den primära PVC-isoleringen omger ledaren och ger elektrisk separation. Dess tjocklek måste överensstämma med specificerad kabelkonstruktion och tillämplig produktstandard. Skadad isolering, olämpliga driftstemperaturer eller felaktig installation kan äventyra den elektriska säkerheten.
Den externa PVC-manteln lägger till ett lager av skydd mot vanlig mekanisk kontakt och miljöexponering. Även om PVC kan erbjuda användbar motståndskraft mot fukt och nötning, beror den faktiska skyddsnivån på materialsammansättningen, kabeldesignen och driftsmiljön. Ett vanligt PVC-hölje bör inte automatiskt antas ge UV-beständighet, flamskyddande prestanda eller lämplighet för direkt nedgrävning.
Den resulterande enkärniga, runda konstruktionen är avsedd för lämpliga applikationer med fast ledning snarare än obegränsad användning i varje inomhus- och utomhusmiljö.
Tekniska data bör granskas innan du beställer någon elkabel. Följande tabell sammanfattar BLVV-specifikationerna publicerade av Qiancheng. Värdena är produktreferensmått, inte universella klassificeringar för varje PVC-aluminiumkabel.
| Nominellt tvärsnitt | Minsta antal ledartrådar | Isoleringstjocklek (mm) | Skifttjocklek (mm) | Maximal ytterdiameter (mm) | Referensvikt (kg/km) |
|---|---|---|---|---|---|
| 1 × 2,5 mm² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 mm² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 mm² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 mm² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 mm² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 mm² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 mm² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 mm² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 mm² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
Viktig specifikationsnotering:Den publicerade tabellen identifierar det minsta antalet ledare för varje storlek. Köpare bör bekräfta den exakta ledarkonstruktionen, tillämpliga standarder, nominell driftstemperatur, strömförande kapacitet och eventuella testrapporter med leverantören innan de gör en beställning.
Till exempel är den yttre diametern och referensvikten användbara för att uppskatta kabeldragningsutrymme, transportlaster och materialmängder. De fastställer inte självständigt om en kabel säkert kan bära en viss elektrisk belastning.
Aluminiums låga densitet är en praktisk fördel i projekt som involverar stora kabelmängder. Jämfört med en kopparledare med likvärdig elektrisk funktion, kan en lämplig dimensionerad aluminiumledare minska ledarvikten. Den slutliga kabelviktsjämförelsen måste använda elektriskt lämpliga ledarstorlekar snarare än att bara jämföra lika tvärsnittsareor.
Isoleringen och den yttre manteln har kompletterande funktioner. Primär isolering ger elektrisk separation, medan manteln ger yttre skydd. Detta arrangemang kan vara användbart i fasta installationer där kabeln är installerad enligt dess nominella förhållanden och skyddad mot överdriven mekanisk påfrestning.
Det listade området från 2,5 mm² till 70 mm² ger köpare flera alternativ för olika kretskrav. En mindre ledare kan passa en krets med relativt låg belastning, medan en större ledare kan övervägas för högre belastningar eller längre kabeldrag. Det slutliga urvalet ska baseras på tekniska beräkningar och gällande föreskrifter.
Vanliga storleksalternativ kan förenkla specifikationsjämförelser och materialplanering. För projekt som kräver speciella längder, kvantiteter, förpackningar eller flamskyddsmaterial, bör köpare bekräfta tillgänglighet och tekniska krav med Qiancheng före produktion eller leverans.
Dessa fördelar är mest betydelsefulla när kabeln är anpassad till den avsedda applikationen. Inget ledarmaterial eller isoleringsstruktur kan kompensera för felaktig dimensionering, dåliga anslutningar eller olämpliga installationsförhållanden.
Qianchengs BLVV-kabel är avsedd för lämpliga fasta lågspänningsledningar. Beroende på tillämpliga bestämmelser och bekräftade produktspecifikationer inkluderar potentiella användningsområden:
Innan du specificerar kabeln för utomhusinstallationer, kontrollera om den speciella PVC-formuleringen och kabeldesignen är godkända för den förväntade exponeringen. För direkt nedgrävning, miljöer med hög påverkan, farliga platser eller applikationer som kräver en speciell brandklassificering kan en specialdesignad och lämpligt certifierad kabel vara nödvändig.
Att välja en lämplig kabel kräver mer än att en nominell tvärsnittsarea matchar en förväntad ström. En pålitlig urvalsprocess tar hänsyn till hela den elektriska kretsen och dess installationsmiljö.
Kontrollera att 300/500V-klassningen är lämplig för kretsen och tillämplig elektrisk kod. Anta inte att en kabel är lämplig för en annan spänningsklass bara för att dess fysiska konstruktion ser likadan ut.
Bestäm förväntad belastningsström, kretslängd, omgivningstemperatur, installationsmetod, gruppering med andra kablar och tillåtet spänningsfall. Aluminiums elektriska motstånd är högre än koppars, så en direkt byte av storlek för storlek kanske inte är lämplig.
Identifiera potentiell exponering för fukt, solljus, kemikalier, nötning, stötar och värme. Bekräfta om ytterligare ledning, kanal, stöd eller mekaniskt skydd krävs.
Aluminiumledare kräver terminaler och kontakter som är speciellt lämpliga för aluminium. Bekräfta tillåten ledarstorlek, terminalmaterial, förberedelsemetod och åtdragningsmoment. Felaktiga anslutningar kan orsaka för stort motstånd och överhettning.
Innan du bekräftar en beställning, begär det tekniska databladet, tillämpliga produktstandarder, testdokumentation, förpackningsdetaljer och leveransschema. För större projekt, bekräfta att den medföljande kabelmärkningen och batchdokumentationen överensstämmer med den godkända specifikationen.
Korrekt installation är avgörande för att uppnå tillförlitlig elektrisk prestanda. Även en kabel tillverkad enligt rätt specifikation kan bli osäker om den installeras eller avslutas på felaktigt sätt.
Om aluminiumledare ansluts till kopparledare, använd godkända kontakter som är designade för den specifika kombinationen av material. Anslutningsmetoden måste adressera kompatibilitet, kontaktresistans och eventuella förberedelsekrav som specificeras av kontakttillverkaren.
För projekt med höga krav på brandsäkerhet, bekräfta den exakta klassificeringen av flamskyddsmedel och stödjande testbevis. Enbart en PVC-mantel visar inte att kabeln uppfyller en viss brandsäkerhetsstandard.
Den publicerade produktbeskrivningen anger en märkspänning på 300/500V. Kontrollera alltid produktmärkningen och dokumentationen mot kraven för den avsedda kretsen före installation.
Aluminium ger lägre densitet och kan minska ledarvikten, vilket är användbart för hantering och transport. Aluminium har dock högre elektrisk resistivitet än koppar. Ledarstorlek, terminalkompatibilitet och installationskrav måste därför utvärderas noggrant.
Qianchengs publicerade BLVV-specifikationstabell listar nominella tvärsnitt på 2,5, 4, 6, 10, 16, 25, 35, 50 och 70 mm². Bekräfta aktuell tillgänglighet och eventuella speciella krav på storlek eller längd direkt med leverantören.
Den kan vara lämplig för vissa utomhusapplikationer med fast kabeldragning när produktspecifikationen och installationsförhållandena tillåter. Direkt solljus, vattenexponering, temperatur och mekanisk skada måste bedömas. Anta inte att alla PVC-mantlade kablar är lämpliga för långvarig UV-exponering eller direkt nedgrävning.
Nej. Flamhämmande prestanda beror på den specifika materialsammansättningen, kabeldesignen och tillämplig teststandard. Om flamskyddande prestanda krävs, begär bekräftelse av den medföljande versionen och dess underbyggande testdokumentation.
Valet bör ta hänsyn till belastningsström, kabellängd, spänningsfall, omgivningstemperatur, installationsmetod, kabelgruppering och lokala elektriska krav. En kvalificerad elektrisk konstruktör bör verifiera den slutliga ledarstorleken snarare än att förlita sig på enbart nominellt tvärsnitt.
Ange kabelmodell, märkspänning, ledartvärsnitt, erforderlig längd, total kvantitet, installationsmiljö, tillämplig standard, destinationsmarknad, förpackningskrav och eventuella speciella prestandakrav. Denna information hjälper leverantören att bedöma specifikationskompatibiliteten och förbereda en mer exakt offert.
Aluminium PVC-isolerad rund tråd är ett praktiskt alternativ för lämpliga fasta lågspänningsinstallationer som kräver en lätt ledare och en skyddande PVC-isolerings- och mantelstruktur. Framgångsrika specifikationer beror på mer än pris: spänningsklassning, ledningsstorlek, anslutningskompatibilitet, miljöexponering och överensstämmelsedokumentation påverkar alla långsiktiga prestanda.
Qiancheng tillhandahåller BLVV-kabelspecifikationer för projektutvärdering, med listade ledarstorlekar från 2,5 mm² till 70 mm². Om du skaffar kabel för en byggnad, fabrik eller eldistributionsprojekt, se över dina tekniska krav innan du väljer den slutliga modellen. Besök produktsidan för aluminium PVC-isolerad rund tråd för att granska tillgänglig informationkontakta ossmed önskad storlek, spänning, kvantitet, installationsvillkor och leveransdestination. Qianchengs team kan hjälpa dig att diskutera lämpliga specifikationer och offertdetaljer för ditt projekt.
