XLPE kopparkontrollkabel

Produktmodeller: KYJV, KYJVP, KYJV22, KYJY, etc.

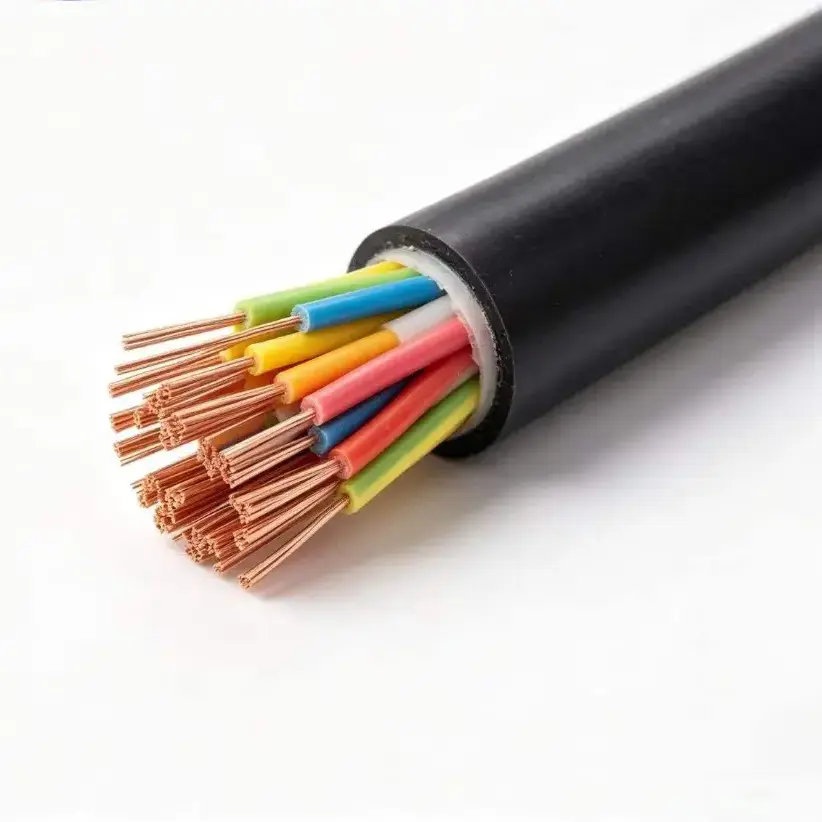

XLPE kopparkontrollkabel används för lågspänningsstyrning, instrumentering och signalkretsar där isoleringssystemet måste klara förhöjda driftstemperaturer. Standardkonstruktionen kombinerar syrefria kopparledare med hög renhet med XLPE-isolering och en yttre mantel av PVC, med pansarfria, skärmade och stålbandsarmerade konfigurationer tillgängliga för olika installationsförhållanden.

De medföljande tekniska data anger en märkspänning på 450/750V, en maximal långtidsdriftstemperatur på 90 °C och standardledartvärsnitt från 0,75 till 6 mm². Beroende på krets och läggningsmetod kan kabeln förses med solida eller flexibla ledare, flera kärnkonfigurationer, skärmning, armering eller WDZ lågrök noll-halogen konstruktion.

Produktspecifikation, mått och teknisk parametertabell

Konstruktion och elektriska egenskaper

1. XLPE-isolering

Tvärbunden polyeten utgör det primära isoleringsskiktet. Den medföljande specifikationen ger en maximal långtidsdriftstemperatur på 90 °C och en kortvarig överbelastningstolerans på 130 °C. Detta temperaturintervall är ett av huvudskälen till att överväga XLPE-isolering när en kontrollinstallation kan fungera över de typiska förhållandena för allmänt brukande PVC-isolerade ledningar.

2. Kopparledare alternativ

Ledaren är specificerad som 99,99 % syrefri koppar med hög renhet. KYJV använder en klass 1 solid ledare, medan KYJVR är listad med en klass 5 flexibel ledare. Ledarkonstruktionen kan därför anpassas till fasta ledningar eller installationer där ytterligare flexibilitet krävs.

3. PVC-mantel och funktionella varianter

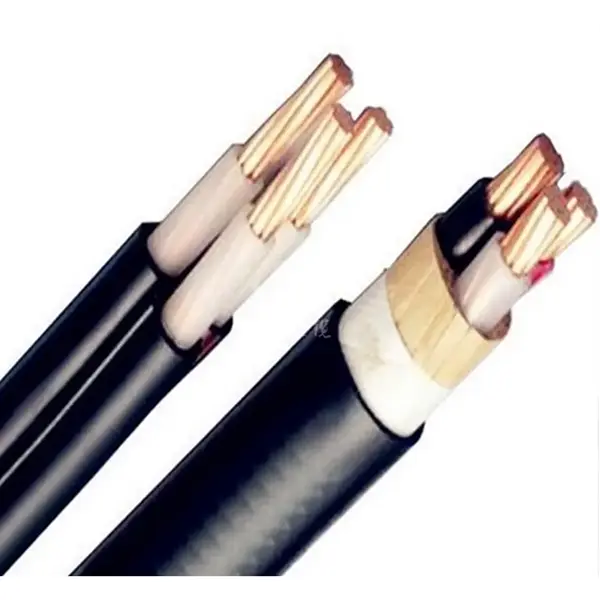

Den yttre standardmanteln är PVC, med en WDZ lågrökfri halogenfri version tillgänglig som ett uppgraderat alternativ. Skärmad KYJVP lägger till kopparflätad skärmning, medan KYJV22 använder stålbandsskydd för applikationer som kräver ytterligare mekaniskt skydd. Dessa varianter gör att kabelkonstruktionen kan anpassas till den omgivande installationen snarare än att använda en konfiguration för varje projekt.

Välja rätt konfiguration

Kärnmängden bör motsvara antalet kontroll-, instrument- eller skyddskretsar som betjänas av kabeln. Standardsortimentet omfattar 2 till 61 kärnor, medan ledartvärsnitten sträcker sig från 0,75 till 6 mm². Den erforderliga ledarstorleken bör bestämmas utifrån kretsbelastningen, tillåtet spänningsfall och installationsförhållanden snarare än att väljas enbart av antalet kärnor.

Installationsförhållandena avgör om ytterligare skydd behövs. Opansrad KYJV eller KYJVR är avsedd för kabelrännor, inomhusledningar och fasta kabeldragningar. KYJVP kan övervägas där elektromagnetisk störning är ett problem, medan KYJV22 är avsedd för specifika installationer som kräver stålbandsskydd och mekaniskt skydd. De angivna minsta böjradievärdena bör också beaktas vid dragning.

Typiska applikationer

1. Energi och elektrisk utrustning

Kabeln kan användas för lågspänningsstyrning och signalledningar förknippade med PV-utrustning, energilagringssystem, växelriktare, elskåp och tillhörande utrustning. XLPE-isolering ger det specificerade 90 °C långtidsdriftstemperaturintervallet för installationer där omgivnings- eller utrustningstemperaturer kräver denna nivå av isoleringsprestanda.

2. Industriell automation

Styrskåp för verktygsmaskiner, pumpar, fläktar, PLC-system och processutrustning kan kräva flerkärniga styrledningar med olika ledare och installationskonfigurationer. Flexibla ledareversioner kan förenkla routing runt utrustningsterminaler och skåp, medan skärmade versioner finns tillgängliga för kretsar där elektromagnetiska störningar måste åtgärdas.

3. Kommunal och byggnadsinfrastruktur

Kabelsortimentet kan användas i underjordiska brukstunnlar, kabelgravar, byggnadselektriska system och andra fasta lågspänningsstyrningsinstallationer. Där kablar utsätts för ytterligare mekanisk belastning eller kräver direkt nedgrävning, ger den bepansrade KYJV22-konfigurationen ett annat installationsalternativ.

4. Power-System Control and Protection

Sekundära lågspänningskretsar i transformatorstationer, kraftverk, distributionsrum och elektrisk utrustning kan använda flerkärniga styrkablar för signalinsamling, förregling och styrning av utrustning. Den slutliga modellen bör anpassas till kretsens funktion, ledarstorlek, skärmningskrav och installationsmetod.

5. Exportutrustning och ingenjörsprojekt

För exportinriktad elutrustning och ingenjörsprojekt bör kabelspecifikationen bekräftas mot tillämpliga projektkrav före produktion. Dokumentation, leveranslängd, rulletyp och eventuella erforderliga inspektionsprotokoll kan specificeras tillsammans med kabelmodell och konstruktion.

Tekniska kontroller före beställning

För en projektoffert omfattar basinformationen normalt kabelmodell, märkspänning, ledarklass, tvärsnitt, kärnmängd och erforderlig längd. Om kabeln ska dras nära utrustning som genererar elektromagnetiska störningar ska skärmningskravet anges separat. Direkt nedgrävning eller exponerad installation bör också identifieras så att behovet av rustning kan utvärderas.

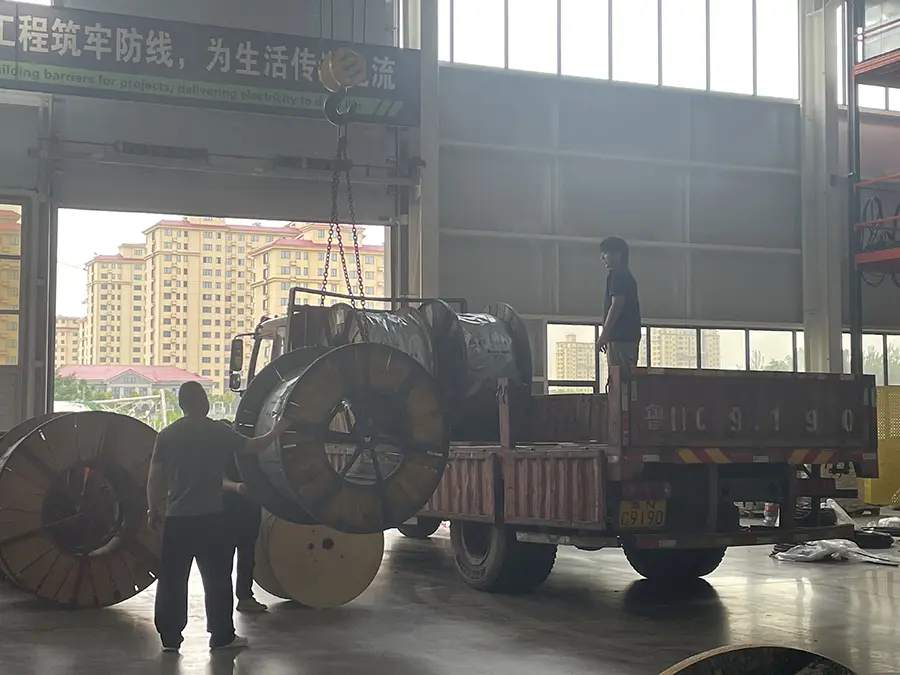

För exportorder ska förpackning och dokumentation bekräftas vid offertstadiet. Den medföljande specifikationen listar plastrullar och gasade trärullar, tillsammans med anpassade leveranslängder. Särskilda krav såsom WDZ lågrök noll-halogen konstruktion eller köldbeständiga versioner bör också specificeras före produktion.

FAQ

1. Vilka standarder specificeras för denna kabel?

Den medföljande produktdatan visar GB/T 9330 som nationell standard. Om ett utlandsprojekt kräver ytterligare standarder, certifikat eller inspektionsdokument, bör dessa krav bekräftas enligt destinationsmarknaden och projektspecifikationen.

2. Vilka ledarstorlekar och kärnkvantiteter finns tillgängliga?

Standardledartvärsnitt är 0,75, 1,0, 1,5, 2,5, 4 och 6 mm². Standard kärnkonfigurationer sträcker sig från 2 till 61 kärnor, inklusive flera mellanliggande kärnantalet. Speciella kärnkvantiteter kan produceras enligt projektkrav.

3. Vad är driftstemperaturen för XLPE-isoleringen?

De medföljande tekniska data anger en maximal långtidsdriftstemperatur på 90 °C och en kortvarig överbelastningstolerans på 130 °C. Den lägsta standardtemperaturen för läggning är ≥0 °C, medan en köldbeständig version är listad för direkt installation vid -30 °C.

4. När krävs en skärmad eller pansarversion?

Skärmad KYJVP kan övervägas när elektromagnetiska störningar behöver kontrolleras i signalen eller styrkretsen. Armored KYJV22 är avsedd för läggningsförhållanden som kräver ytterligare mekaniskt skydd, inklusive specificerad direkt underjordisk begravning. Minimikraven för böjradie är olika för obepansrade, skärmade och pansarkonstruktioner.

5. Vilka elektriska tester anges före leverans?

Den medföljande specifikationen visar ett isolationsresistans på ≥1000 MΩ·km vid 20 °C och ett test av färdig produkt på 3000V/5min utan haveri. Tabellen anger även fullständig besiktning före leverans. Eventuella projektspecifika inspektioner eller testkrav från tredje part bör bekräftas före produktion.

6. Kan leveranslängden och kabelkonstruktionen anpassas?

Ja. De tillhandahållna uppgifterna listar anpassade leveranslängder med en angiven längdtolerans på ±0,5 %. Speciella kärnkvantiteter, flexibel ledarkonstruktion, skärmning, armering, WDZ lågrökande noll-halogenkonstruktion och köldbeständiga versioner kan specificeras enligt projektets krav.
