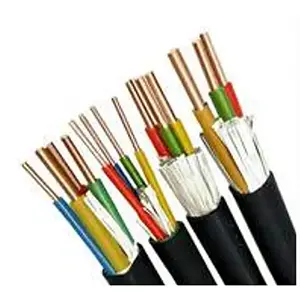

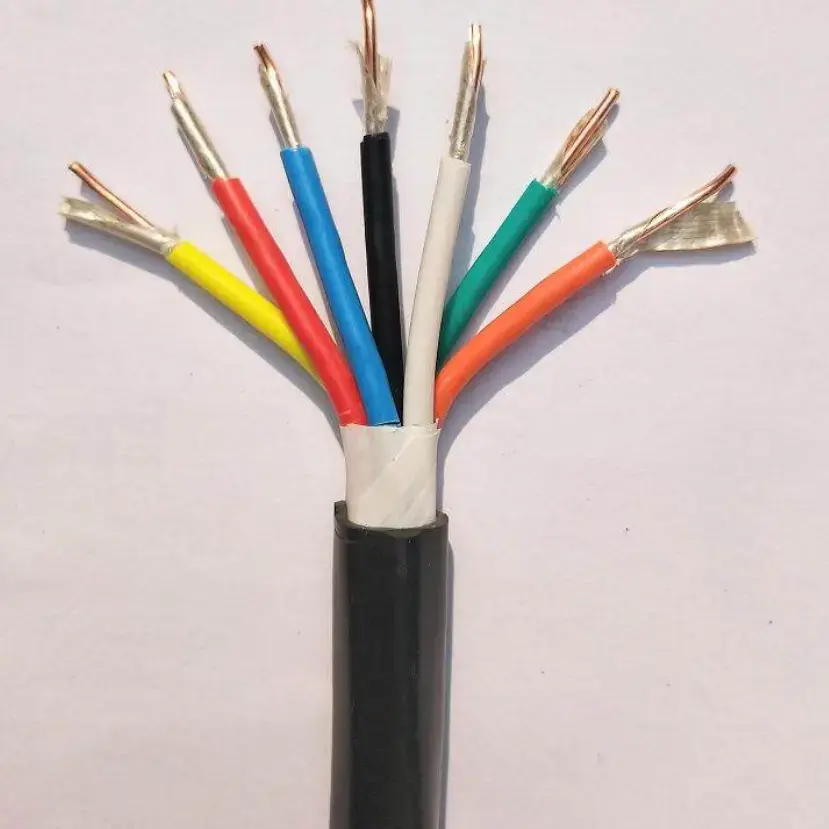

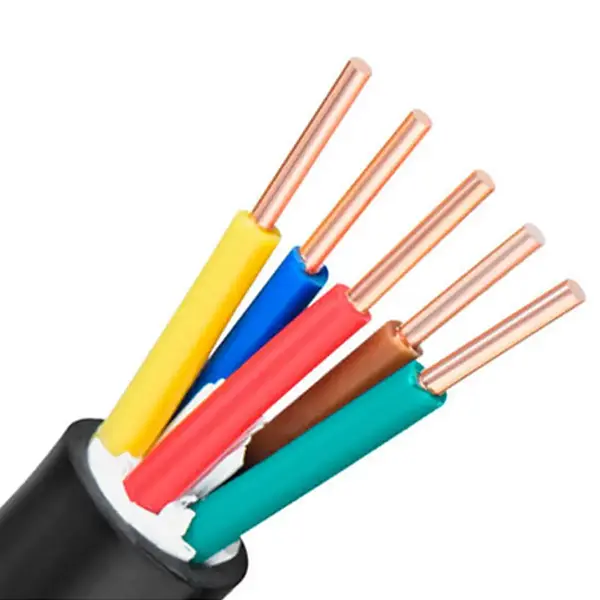

Koppar PVC brandsäker kontrollkabel

Grundproduktmodell: N-KVV(NH-KVV).

Koppar PVC brandsäker kontrollkabel kombinerar en kopparledare, glimmer-tejp brandbeständigt lager och PVC-isolering och mantel för kontroll- och hjälpkretsar som kräver brandsäker kabelkonstruktion. 450/750V-kabeln är avsedd för applikationer där bibehållande av kretskontinuitet under en specificerad period under brandexponering är en del av systemdesignen. Beroende på ledarkonstruktionen kan kabeln konfigureras med Klass 1 eller Klass 5 kopparledare.

Glimmertejpen bildar det nyckelbrandsäkra lagret runt ledaren, medan de flexibla ledaralternativen gör kabeln lättare att dra genom kabelrännor, styrskåp och utrustningsanslutningar. Specifikationsvalet bör ta hänsyn till ledarens tvärsnitt, kärnkvantitet, installationsförhållanden och brandprestandakraven för hela det elektriska systemet.

Produktspecifikationer Mått och teknisk parametertabell

Brandsäker konstruktion och kabelkonstruktion

Glimmer-tejp brandsäkert lager

Glimmertejp är placerad runt ledaren som den huvudsakliga brandsäkra komponenten. Under brandexponering är detta lager avsett att upprätthålla elektrisk isolering för de specificerade testförhållandena och hjälpa till att bevara kretskontinuiteten under den erforderliga perioden. Den faktiska brandbeständigheten ska bekräftas mot tillämplig produktspecifikation och testmetod för projektet.

Kopparledare alternativ

Ledarkonstruktionen kan baseras på Klass 1 eller Klass 5 koppar enligt den erforderliga kabelkonfigurationen. Den tekniska tabellen ger ledarekvantitet, tvärsnitt och 20 ℃ DC-resistansvärden, vilket gör att elektriska parametrar kan kontrolleras innan specifikationen bekräftas.

PVC-isolering och mantel

PVC ger den primära isoleringen runt ledaren och bidrar till det övergripande mekaniska skyddet av kabeln. Den angivna isoleringstjockleken ändras med nominellt tvärsnitt, så kabelspecifikationen bör väljas tillsammans med erforderlig ledarstorlek och installationsvillkor.

Hur kabeln passar brandskyddskontrollsystem

Koppar PVC brandsäker kontrollkabel är avsedd för kretsar där kontroll, larm, övervakning eller hjälpfunktioner kan behöva vara tillgängliga under en brandhändelse under en definierad period. Typiska kretsar inkluderar brandskyddsstyrningsskåp, rökavgasutrustning, brandpumpar och andra elektriskt styrda system.

Den brandsäkra funktionen bör betraktas som en del av den kompletta kretskonstruktionen. Kabeldragning, stödmetod, ansluten utrustning, installationsmiljö och den erforderliga brandmotståndsklassificeringen kan alla påverka den slutliga systemets prestanda.

Applikationsscenarier

1. Brandskyddsteknik: Brandskyddslänkar, kontrollskåp, brandlarmsystem, rökutblåsningsfläktar och kontrollkretsar för brandvattenpumpar.

2. Kraftverk: Elstyrskåp, sekundära styrledningar för generatoraggregat och styr- eller signalledningar i kraftdistributionsrum.

3. Metallurgisk industri: Automatiska manöverkonsoler och styrkretsar för produktionslinjeutrustning i metallurgiska verkstäder.

4. Byggnadskonstruktion: Maskinrum i källare, centrala luftkonditioneringssystem och kontrollsystem för hissbrandskydd.

5. Allmän industri: Utrustning för behandling av avloppsvatten, torkning av produktionslinjer och styrkretsar som stödjer verktygsmaskiner där brandsäker konstruktion krävs.

Praktiska urvalsöverväganden

1. Ledartvärsnitt

Det erforderliga tvärsnittet bör bestämmas utifrån den elektriska belastningen, kretsfunktionen, tillåtet ledarmotstånd och tillämpliga installationskrav. Tillgängliga data täcker nominella tvärsnitt från 0,5 mm² till 6 mm².

2. Kärnkvantitet

Kärnmängden bör motsvara antalet styr-, larm-, övervaknings- och hjälpkretsar som ska bäras. Tabellen listar rekommenderade kärnkonfigurationer genom 61 kärnor, med anpassade kärnkvantiteter tillgängliga enligt den medföljande specifikationen.

3. Flexibilitet och installationsväg

Där kablar måste passera genom kontrollskåp, brickor eller utrustningsanslutningar, bör ledarkonstruktion och tillåtna böjningsförhållanden beaktas tillsammans. Den erforderliga böjningsradien bör bekräftas från tillämplig kabelspecifikation snarare än antas från enbart ledartyp.

4. Brandmotståndskrav

Brandsäkra kablar bör väljas enligt den erforderliga testlängden, brandexponeringsförhållanden och systemstandard. En kabel bör inte specificeras endast med termen "brandsäker"; Den erforderliga prestandaklassificeringen och stödjande testdokumentation bör också bekräftas.

Kvalitet och teknisk verifiering

För projektupphandling inkluderar de viktigaste verifieringspunkterna ledarens material och konstruktion, nominellt tvärsnitt, ledareresistans, glimmer-tejpkonfiguration, PVC-isoleringstjocklek och färdiga kabeldimensioner. Dessa mätbara egenskaper ger en praktisk grund för att jämföra den medföljande kabeln med den överenskomna tekniska specifikationen.

För export- eller ingenjörsbeställningar kan Qiancheng samordna den erforderliga produktdokumentationen enligt kabelspecifikationen och projektkraven. Om en specifik brandtestrapport, certifikat eller inspektionsdokument krävs, bör det identifieras innan orderbekräftelse så att tillämplig dokumentation kan kontrolleras mot den faktiska kabelkonfigurationen.

FAQ

Vad är märkspänningen för denna koppar PVC brandsäkra kontrollkabel?

Märkspänningen är 450/750V. Den är avsedd för styr-, övervaknings- och hjälpkretsar där specificerad brandsäker konstruktion krävs.

Vilket material ger den brandsäkra funktionen?

Glimmertejp används som det brandsäkra skiktet runt ledaren. Dess funktion är att hjälpa till att upprätthålla elektrisk isolering och kretskontinuitet under de specificerade brandtestförhållandena.

Vilka ledarstorlekar täcks av specifikationstabellen?

Tabellen täcker nominella tvärsnitt från 0,5 mm² till 6 mm², med motsvarande ledarkonfigurationer, PVC-isoleringstjocklek och 20℃ DC-ledareresistansvärden.

Hur många kärnor kan konfigureras?

De angivna rekommenderade kärnnumren är 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 och 61. Anpassade kärnkvantiteter kan diskuteras enligt projektspecifikationen.

Var kan denna koppar PVC brandsäkra kontrollkabel användas?

Den kan användas i brandskyddskontrollsystem, kraftverkskontrollkretsar, metallurgisk utrustning, byggnadsmekaniska och elektriska system, utrustning för rening av avloppsvatten och andra industriella kontrollapplikationer där brandsäker kabelkonstruktion krävs.

Vilken information ska lämnas för en projektoffert?

För bekräftelse av specifikationen är det användbart att tillhandahålla erforderlig modell, ledartvärsnitt, kärnkvantitet, kabellängd, installationsmiljö, krav på brandbeständighet och eventuella nödvändiga tekniska dokument eller inspektionsdokument.
