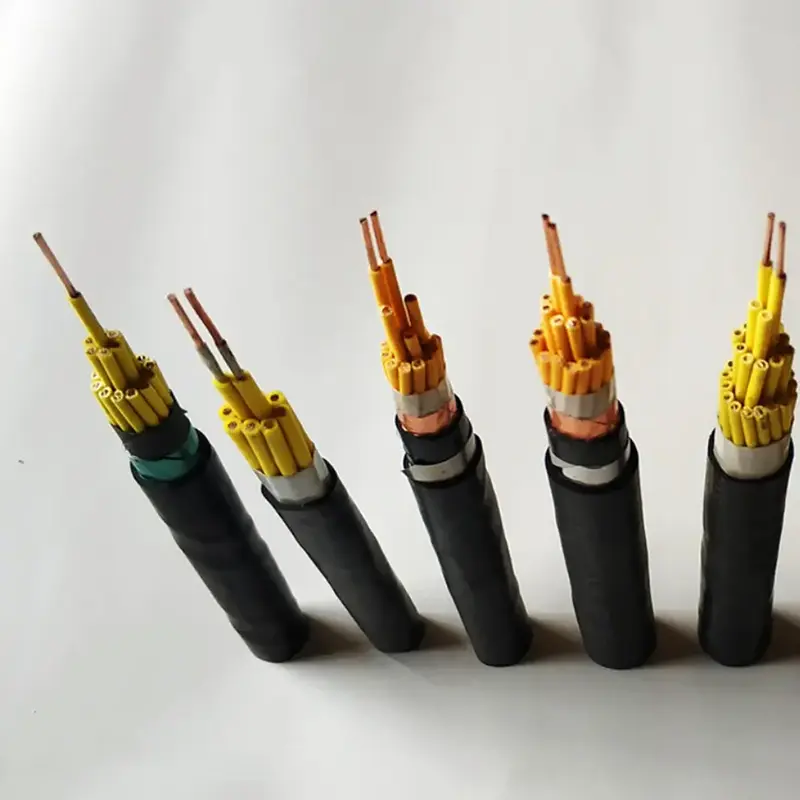

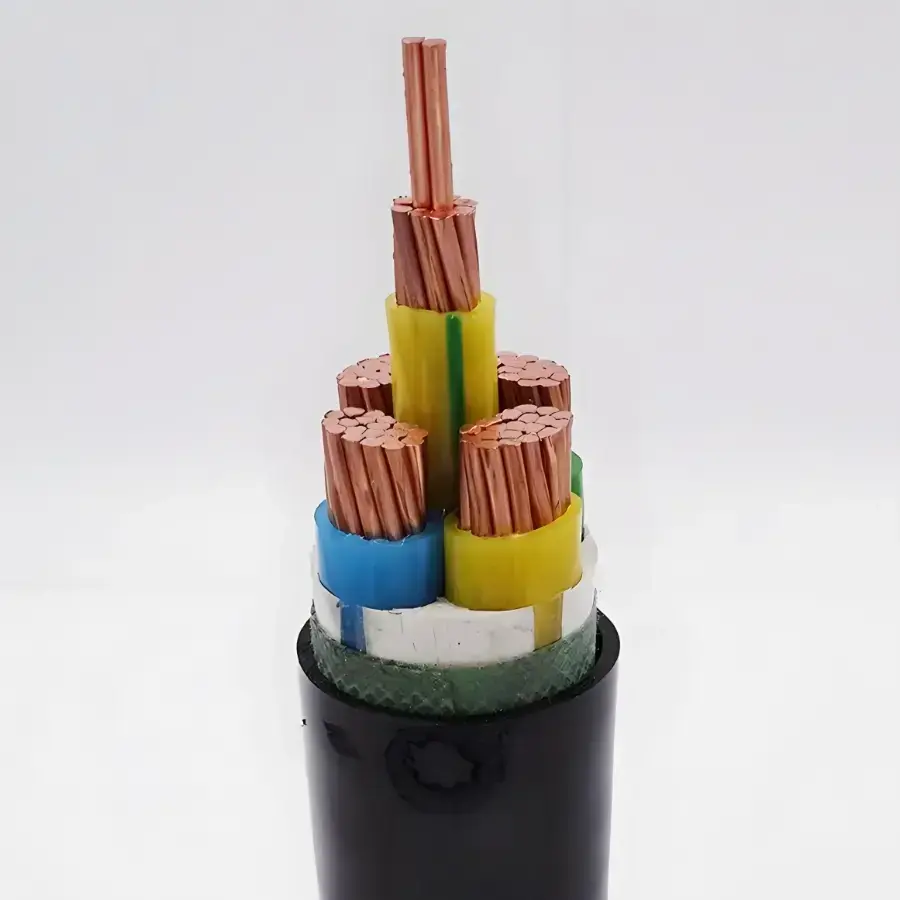

XLPE brandsäker kopparkontrollkabel

Produktmodeller: N(NH)-KYJV, N(NH)-KYJY, N(NH)-KYJVP, N(NH)-KYJYP, N(NH)-KYJV22, N(NH)-KYJY23, etc.

I brandskydds- och nödkontrollsystem måste styrkabeln fortsätta att överföra elektriska signaler när den utsätts för onormal värme eller brand. XLPE brandsäker kopparkontrollkabel är avsedd för dessa lågspänningskretsar och täcker konfigurationer för inomhusrouting, skärmade signalledningar och mekaniskt skyddade installationer. Dess produktsortiment omfattar obepansrade, skärmade och pansarkonstruktioner för att matcha olika läggningsförhållanden.

Kabeln innehåller en kopparledare, XLPE-isolering och en brandsäker struktur av syntetisk glimmertejp i två lager. De medföljande tekniska data anger en maximal långtidsdriftstemperatur på 90 ℃ för XLPE-isoleringen. Kärnantal, ledartvärsnitt, skärmning och armering kan väljas enligt styrkrets, utrustningsanslutning och installationsmetod.

Produktspecifikation, mått och teknisk parametertabell

Konstruktion och brandsäker prestanda

Kopparledare med hög renhet

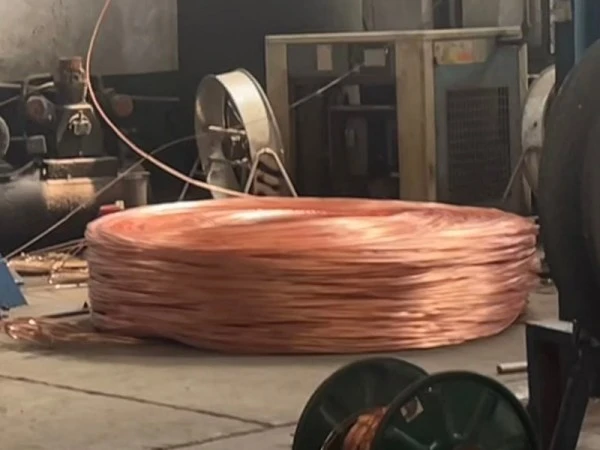

Den medföljande specifikationen identifierar 99,99 % syrefri koppar med hög renhet som ledarmaterial. Klass 1 solida ledare är listade för N-KYJV, medan flexibla ledarkonfigurationer finns tillgängliga för motsvarande flexibla modeller. Tvärsnitt från 0,75 till 6 mm² och kärnmängder från 2 till 61 är listade, vilket gör att kabelkonfigurationen kan matchas med olika styrkretslayouter.

XLPE isolering

XLPE tvärbunden polyeten utgör det primära isoleringsskiktet. De tekniska data anger en maximal långtidsdriftstemperatur på 90 ℃ och en kortvarig överbelastningstolerans på 130 ℃. Detta temperaturområde bör beaktas tillsammans med ledarbelastning, omgivningsförhållanden och den faktiska installationsmiljön vid val av kabel.

Dubbellagers Mica Brandsäker Struktur

Det brandsäkra skiktet består av dubbelskikts syntetisk glimmertejp. Enligt den medföljande specifikationen kan kabeln förbli spänningssatt i 90 minuter under en öppen eldstemperatur på inte lägre än 830 ℃. Det brandsäkra skiktet är därför en viktig del av kabelkonstruktionen för nödstyrnings- och signalkretsar där fortsatt kretsdrift specificeras.

Flamskyddande ytterhölje

Den yttre manteln är specificerad som flamskyddad polyolefin. Förutom att skydda den interna kabelstrukturen under installation och service, är manteln avsedd att begränsa flamutbredningen under de angivna brandegenskaperna.

Modeller för olika installationsförhållanden

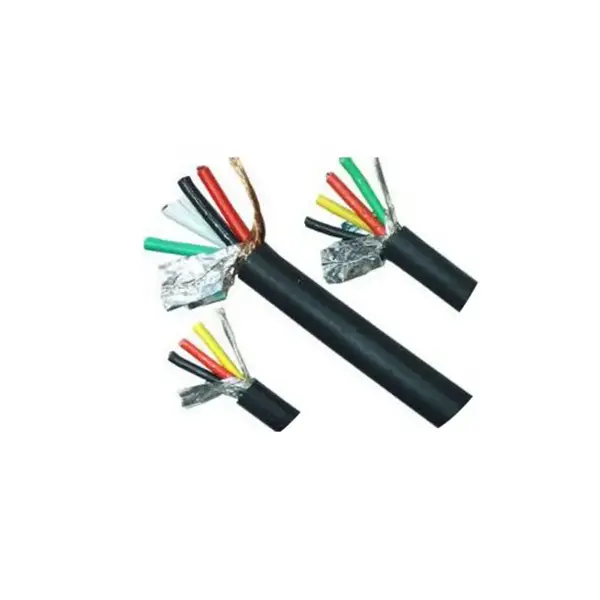

Den obepansrade NH-KYJY/NH-KYJYR-konstruktionen har en minsta böjradie på 6 gånger kabelns yttre diameter och kan användas för kabelrännor, inomhusledningar och kabelgravar. Där elektromagnetisk störning är ett problem ger den skärmade NH-KYJYP-konfigurationen kopparflätad skärmning med den specificerade täckningen på minst 80 %.

För rutter som utsätts för mekaniskt tryck eller underjordisk installation, är N-KYJV22 och N-KYJY23 listade med dubbellagers ståltejppansar och en minsta böjradie på 12 gånger kabelns yttre diameter. Installationsmetoden, mekanisk exponering, begravningsförhållanden och erforderlig skyddsnivå bör bekräftas innan man väljer pansarkonstruktion.

Där kabeln används

Brandskyddssystem

Styr- och signalkretsar för brandlarm, sprinklerpumpar, rökgasfläktar, brandluckor och nödbelysning kan använda kabeln där erforderlig brandbeständighet och elektriska parametrar matchar projektspecifikationen.

Underjordiska och slutna faciliteter

Tunnlar, omfattande allmännyttiga korridorer, underjordiska parkeringsområden och andra slutna utrymmen kan kräva brandsäkra kontrollkablar för nödutrustning och brandskyddssystem.

Nyenergianläggningar

Solcellskraftverk, rum för energilagringsutrustning och laddningsinfrastruktur kan involvera nödkontrollkretsar där temperatur, brandprestanda och installationsförhållanden måste beaktas tillsammans.

Offentliga byggnader och byggnader med hög beläggning

Sjukhus, skolor, köpcentra, flygplatser och kontorsbyggnader kan kräva brandsäkra kontrollkretsar för nödsystem och byggnadsserviceutrustning.

Industrianläggningar

Metallurgiska, kemiska och andra industriella anläggningar kan använda brandsäkra styrledningar för avstängning av utrustning, larm, nödventilation och relaterade kontrollfunktioner, med förbehåll för tillämpliga projektkrav.

Exporterad elektrisk utrustning

Kabeln kan specificeras som en del av elektromekanisk utrustning eller brandskyddssystem avsedda för utländska projekt, med erforderliga standarder, testdokumentation och förpackning bekräftad enligt destinationsmarknaden.

Teknisk verifiering och upphandlingsöverväganden

För en brandsäker styrkabel bör verifieringen täcka mer än ledarmaterialet. Ledartvärsnittet, kärnmängden, isolationsresistansen, motståndskraften mot spänning, brandbeständigt skikt, mantelmaterial och tillämpliga installationsförhållanden bör alla överensstämma med projektspecifikationen.

De tillhandahållna data anger 3000V/5min för den färdiga produktens tålspänningstest och ett isolationsmotstånd på minst 1000 MΩ·km vid 20℃. För projektupphandling bör de erforderliga testrapporterna, certifieringsdokumenten och tillämpliga destinationsmarknadsstandarder bekräftas mot den exakta kabelmodellen snarare än produktkategorin som helhet.

För exportorder kan förpackning ordnas med plastfilmsförpackning och plast- eller desinficerade trärullar enligt den angivna specifikationen. Kärnidentifiering, leveranslängd och eventuella krav på skärmning, armering eller lågrökhalogenfri konstruktion bör ingå i orderspecifikationen.

Hur man anger kabeln för ett projekt

Bekräfta först kontrollkretsens spänning och den nödvändiga brandprestandanivån. Bestäm sedan ledartvärsnittet och antalet kärnor enligt den anslutna utrustningen och kretsdesignen. Om kabeldragningen går genom ett område med elektromagnetisk störning kan en skärmad konstruktion övervägas. För direkt begravning eller mekaniskt exponerade vägar kan en pansarmodell krävas.

Installationsvägen bestämmer också den minsta böjradien. Opansrade versioner kräver minst 6 gånger kabelns ytterdiameter, skärmade versioner minst 8 gånger och de listade pansarversionerna minst 12 gånger. För projekt som involverar tunnlar, sjukhus, köpcentra eller andra platser med hög beläggning, bör den erforderliga halogenfria eller annan speciell kabelkonstruktion bekräftas i projektspecifikationen innan beställning.

FAQ

1. Vilken standard specificeras för denna kabel?

Den medföljande tekniska tabellen identifierar GB/T 9330 som tillämplig standard för produkten. För utländska projekt bör den erforderliga internationella standarden, certifieringsdokument och testkrav bekräftas i enlighet med destinationsmarknaden och den exakta kabelkonstruktionen.

2. Vad är den brandsäkra konstruktionen och hur länge kan kretsen vara spänningssatt?

Kabeln använder dubbelskikts syntetisk glimmertejp som det brandsäkra skiktet. De medföljande tekniska data anger kontinuerlig strömtillförsel i 90 minuter under en öppen eldstemperatur som inte är lägre än 830 ℃. Den faktiska brandbeständighetsklassificeringen och testdokumentationen bör verifieras mot den beställda modellen och tillämplig projektstandard.

3. Vilka ledarstorlekar och kärnkvantiteter finns tillgängliga?

De angivna standardledartvärsnitten är 0,75, 1,0, 1,5, 2,5, 4 och 6 mm². Standard kärnserier inkluderar 2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52 och 61 kärnor. Särskilda kärnvärden kan diskuteras enligt projektkravet.

4. Finns skärmade och pansarversioner tillgängliga?

Ja. Skärmad NH-KYJYP är listad med kopparflätad skärmning och en täckningsgrad på minst 80 %. N-KYJV22 och N-KYJY23 är listade med dubbellagers ståltejprustning. Modellen bör väljas enligt elektromagnetisk störning, mekanisk exponering och installationsmetod.

5. Vilken böjningsradie bör man hålla vid monteringen?

Enligt den medföljande specifikationen kräver obepansrad NH-KYJY/NH-KYJYR en minsta böjradie på 6 gånger kabelns ytterdiameter, skärmad NH-KYJYP kräver minst 8 gånger och pansar N-KYJV22 eller N-KYJY23 kräver minst 12 gånger.

6. Vilken information behövs för en offert?

Ange erforderlig modell, ledartvärsnitt, kärnkvantitet, kabellängd, märkspänning, läggningsmetod och installationsmiljö. Om skärmning, armering med ståltejp, halogenfri konstruktion med låg rökhalt, speciell leveranslängd eller exportförpackning krävs, bör dessa detaljer också inkluderas så att specifikationen och dokumentationen kan matchas exakt.
