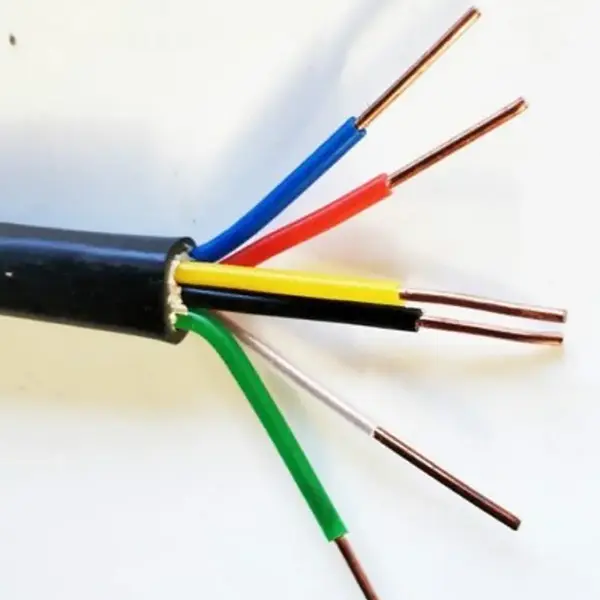

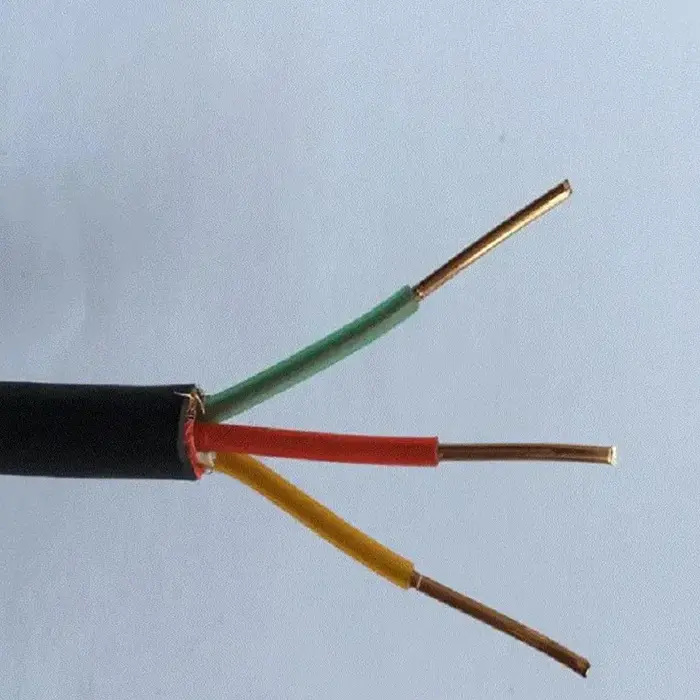

Flamskyddande XLPE kopparkontrollkabel

Produktmodeller: ZR (ZA, ZB, ZC)-KYJV, ZR (ZA, ZB, ZC)-KYJVP, etc.

Flamskyddande XLPE kopparkontrollkabel används i lågspänningsstyrnings- och signalkretsar där flamutbredningen måste begränsas. Standardkonstruktionen kombinerar en syrefri kopparledare med XLPE-isolering och en flamskyddad yttre mantel, med solida eller flexibla ledarkonfigurationer tillgängliga för olika ledningskrav. Skärmade och bepansrade versioner utökar utbudet till installationer där även elektromagnetisk störning eller mekaniskt skydd måste beaktas.

XLPE-isoleringen är specificerad för en maximal långtidsdriftstemperatur på 90 °C, medan kabeln är tillgänglig i 450/750V-konfigurationer med flera kärnantal och ledartvärsnitt. Z(A, B, C) flamskyddskvaliteter, skärmning, armering och speciallängder kan väljas enligt styrkretsen och läggningsförhållandena.

Produktspecifikation, mått och teknisk parametertabell

Konstruktion och prestanda

1. XLPE-isolering för ledningar för förhöjd temperaturkontroll

Isoleringssystemet är baserat på tvärbunden polyeten snarare än konventionell PVC-isolering. Enligt de medföljande specifikationerna har XLPE-skiktet en maximal långtidsdriftstemperatur på 90 °C och en kortvarig överbelastningstolerans på 130 °C. Detta gör konstruktionen lämplig för styrutrustning och elinstallationer där kabeln kan uppleva högre driftstemperaturer.

2. Kopparledare för styr- och signalkretsar

Ledarspecifikationen täcker 99,99 % syrefri koppar med hög renhet, med klass 1 solida ledare och klass 5 tvinnade flexibla ledare tillgängliga. Valet mellan styv och flexibel konstruktion kan anpassas till ledningssätt, plintarrangemang och installationsutrymme.

3. Flamskyddande hölje och valfritt skydd

Den yttre manteln kan vara flamskyddad PVC eller polyeten (polyolefin), med flamskyddskvaliteter Z(A, B, C). Skärmade ZR-KYJYP och pansar ZR-KYJV22 eller ZR-KYJY23 konfigurationer uppfyller ytterligare installationskrav. Skärmning är relevant där elektromagnetiska störningar behöver kontrolleras, medan ståltejppansar ger mekaniskt skydd för specificerade läggningsförhållanden.

Välja kabelkonfiguration för installationen

Lämplig konstruktion beror på mer än ledarens storlek. Kärnmängden ska matcha antalet styr- eller signalkretsar, medan ledarklassen ska motsvara installationsmetoden. För kabelrännor och fasta ledningar inomhus kan det räcka med en obepansrad konstruktion. Skärmade versioner kan övervägas för kretsar som påverkas av elektromagnetiska störningar, medan pansarversioner är avsedda för installationer där kabeln utsätts för mekaniskt tryck eller direkt nedgrävning.

För projekt som kräver reducerade rök- och halogenegenskaper bör den tillgängliga WDZ lågrökande flamskyddsversionen specificeras separat. Minsta böjningsradie måste också beaktas vid dragning: de medföljande datalistorna ≥6 gånger kabelns yttre diameter för obepansrade versioner, ≥8 gånger för den skärmade versionen och ≥12 gånger för de pansarversioner.

Typiska applikationer

1. Brandskydd och byggnadskontrollsystem

Flamskyddande XLPE-styrkablar kan integreras i lågspänningsstyrkretsar för brandskyddsutrustning, byggnadsautomation och relaterade elektriska system. Kärnmängden och ledarstorleken bör anpassas till styrutrustningen och kretsarrangemanget snarare än att väljas endast med den totala kabeldiametern.

2. Utrustning för solceller och energilagring

Styrskåp, inverterrelaterad utrustning och energilagringssystem kan innehålla flera lågspänningssignaler och styrkretsar inom ett begränsat installationsområde. XLPE-isolering ger ett högre specificerat driftstemperaturområde än de PVC-kontrollkablar som vanligtvis används för applikationer med lägre temperaturer, beroende på de faktiska kabelspecifikationerna och driftsförhållandena.

3. Industriell automation och processutrustning

Kabelsortimentet kan användas för styrkretsar associerade med motorer, pumpar, fläktar, verktygsmaskiner, PLC-skåp och annan industriell utrustning. Flexibla ledarversioner är användbara där dragning kräver större kabelflexibilitet, medan skärmade konstruktioner kan övervägas för signalkretsar som utsätts för elektromagnetiska störningar.

4. Underjordiska verktyg och infrastrukturinstallationer

Bepansrade ZR-KYJV22- och ZR-KYJY23-konfigurationer ger ett alternativ för installationer som kräver ytterligare mekaniskt skydd, inklusive specificerade tillämpningar för direkt nedgrävning. Opansrade versioner kan användas i kabelrännor, inomhusledningar och kabelgravar där mekaniskt skydd redan tillhandahålls av installationsmetoden.

5. Kraftutrustning och exportorienterade projekt

För transformatorstationer, kraftverk, elektrisk utrustning och utländska projekt bör den erforderliga kabelspecifikationen bekräftas mot projektstandard, spänningsklass, installationsmetod och dokumentationskrav. Produktdokumentation, testprotokoll och rullförpackning kan ordnas enligt projektets leveranskrav.

Teknisk verifiering före beställning

För ett styrkabelprojekt är den mest användbara informationen att bekräfta innan produktion erforderlig spänning, ledarklass, tvärsnitt, antal kärnor, flamskyddskvalitet och läggningsmiljö. Skärmning eller armering bör specificeras när elektromagnetisk störning eller mekaniskt skydd är en del av installationskravet.

De medföljande tekniska data täcker 0,75–6 mm² ledartvärsnitt och standardkärnkonfigurationer från 2 till 61 kärnor. Leveranslängden kan anpassas, medan kabelidentifieringen använder flerfärgade kärnor med en grön-gul jordningskärna. För exportorder kan förpackningen innehålla plastrullar eller gasade trärullar enligt fraktkrav.

FAQ

1. Vilka standarder specificeras för denna kabel?

Den medföljande produktspecifikationen listar GB/T 9330 och GB/T 19666 som tillämpliga nationella standarder. Om ett projekt kräver ytterligare certifiering, testrapporter eller exportdokumentation, bör den nödvändiga dokumentlistan bekräftas före produktion.

2. Vilket temperaturområde är specificerat för XLPE-isoleringen?

De tekniska data anger en maximal långtidsdriftstemperatur på 90 °C och en kortvarig överbelastningstolerans på 130 °C. Den lägsta standardtemperaturen för läggning är ≥0 °C, medan en köldbeständig version är listad för direkt konstruktion vid -30 °C.

3. Vilka ledarstorlekar och kärnkonfigurationer finns tillgängliga?

Standardledartvärsnitt är 0,75, 1,0, 1,5, 2,5, 4 och 6 mm². Standard kärnkonfigurationer inkluderar 2, 3, 4, 5, 7, 10, 14, 19, 24, 37 och 61 kärnor, med speciella kärnantal tillgängliga för specialtillverkning.

4. När ska en skärmad eller pansarversion anges?

Skärmad ZR-KYJYP kan övervägas när styrkretsen kräver skydd mot elektromagnetiska störningar. Armored ZR-KYJV22 eller ZR-KYJY23 är avsedd för läggningsförhållanden där ytterligare mekaniskt skydd krävs, inklusive specificerade tillämpningar för direkt nedgrävning. Kraven på böjradie skiljer sig åt mellan dessa konstruktioner.

5. Vad ska bekräftas för en projektoffert?

Ange erforderlig modell, ledartvärsnitt, kärnkvantitet, ungefärlig längd, läggningsmetod och eventuella krav på skärmning, armering, låg rök eller kyla. För exportorder bör även destination, krav på rulle och nödvändiga tekniska eller inspektionsdokument bekräftas.

6. Kan kabeln levereras i anpassade längder?

Ja. Den medföljande specifikationen listar anpassningsbara leveranslängder med en angiven längdtolerans på ±0,5 %. Speciella kärnantalet och funktionella konfigurationer kan också diskuteras enligt projektets krav.
