Koppar PVC-kontrollkabel

Basproduktmodell: KVV

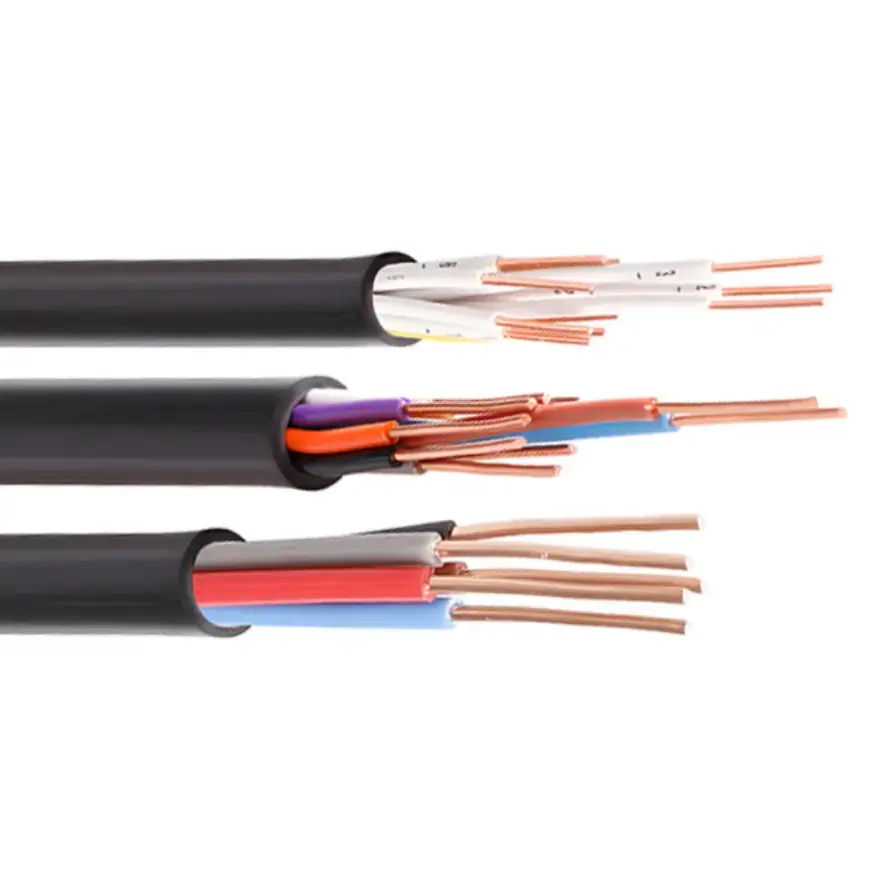

Koppar PVC-kontrollkabel kombinerar en syrefri kopparledare med hög renhet med PVC-isolering och ett skyddande hölje för lågspänningskontroll, övervakning och hjälpkretsar. KVV-konstruktionen är avsedd för fast kabeldragning där flera styrsignaler eller elektriska funktioner måste dras genom samma kabel. Ledarstorlek, kärnkvantitet, skärmning och armering kan väljas enligt utrustningens konfiguration och installationsmiljö.

För industriell automation, elektrisk utrustning och byggnadskontrollsystem ger denna kabel ett praktiskt flerkärnigt kabeldragningsalternativ för anslutning av styrskåp, fältenheter, motorer, sensorer och andra hjälpkretsar. Den tillämpliga specifikationen bör bekräftas från kretsspänning, ledartvärsnitt, antal kärnor, läggningsmetod och miljöförhållanden snarare än från enbart kärnantalet.

Produktspecifikationer Mått och teknisk parametertabell

Konstruktion och elektriska egenskaper

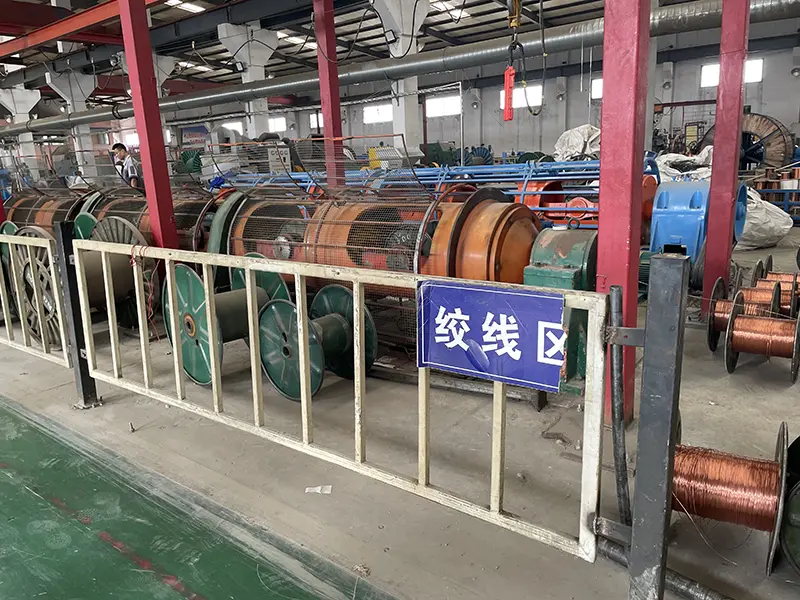

Kopparledare för styr- och hjälpkretsar

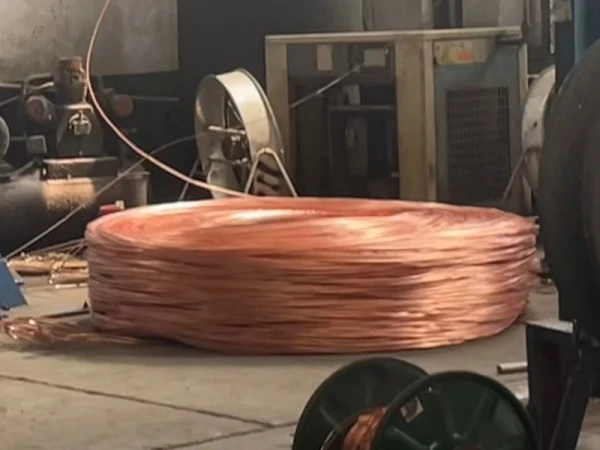

Ledaren är specificerad som syrefri koppar med hög renhet, med tvärsnittsalternativ från 0,5 till 10 mm². För styrtillämpningar bör ledarstorleken motsvara ansluten last, styrspänning, tillåtet spänningsfall och installationsavstånd. Det tillgängliga kärnsortimentet på 2 till 61 kärnor tillåter också en kabel att rymma flera kontroll- eller övervakningskretsar.

PVC-isolering och mantel

PVC ger den primära elektriska isoleringen och det yttre skyddet för standard KVV-konstruktionen. Den angivna maximala långtidsdriftstemperaturen är 70 ℃, medan tabellen anger en omgivningstemperatur på minst 0 ℃. Installationsförhållanden utanför dessa gränser kräver bekräftelse av tillämplig kabelkonstruktion och materialkvalitet snarare än att bara ändra installationsmetoden.

Alternativ för skärmning och pansar

Styrkretsar installerade nära utrustning med variabel frekvens, motorer eller andra elektriska källor kan kräva ytterligare skärmning. KVVP- och KVVRP-konfigurationer kan använda flätad skärmning med den specificerade täckningsgraden, medan KVVP2 använder koppartejplindning. Där mekaniskt skydd är en prioritet, lägger KVV22-konstruktionen till dubbel ståltejparmering. Dessa konfigurationer bör väljas i enlighet med störningskällan, mekanisk exponering och läggningsväg.

Installationsförhållanden som påverkar kabelval

Installationsmetoden har ett direkt samband med kabelkonstruktionen som krävs för ett projekt. Opansrade kablar som anges i specifikationstabellen har en minsta böjradie på 6 gånger kabelns ytterdiameter, medan pansar- eller koppartejpskärmade konstruktioner kräver minst 12 gånger ytterdiametern. Att bibehålla den specificerade böjningsradien hjälper till att förhindra överdriven mekanisk påfrestning på isoleringen och kabelstrukturen under installationen.

För direkt nedgrävning är det angivna minsta djupet 0,7 m, med ytterligare skydd mot yttre mekaniska skador. När flera kablar installeras parallellt bör tillräckligt värmeavledningsutrymme upprätthållas. Dessa detaljer är särskilt relevanta när samma styrkabelspecifikation används över olika installationsområden.

Applikationsscenarier

Industriell automation: Koppar PVC-kontrollkabel kan användas för PLC-styrskåp, produktionslinjeutrustning, maskinstyrkretsar och extra signalledningar där flera lågspänningsstyrningsfunktioner måste anslutas.

Mekanisk och elektrisk utrustning: Tillämpas på styr- och återkopplingskretsar associerade med pumpar, fläktar, kompressorer, verktygsmaskiner, kylutrustning och andra elektriska maskiner.

Byggnads- och kommunala system: Används i byggnadsautomation, hisskontroll, brandkontrollutrustning, gatubelysningskontroll och vattenförsörjning eller avloppssystem där kabelspecifikationen matchar tillämpliga kretskrav.

Ny energiutrustning: Kan användas för extra styr- och övervakningskretsar runt solcellsutrustning, energilagringssystem och laddningsinfrastruktur när spänning, temperatur och installationsförhållanden faller inom tillämplig specifikation.

Transport och lager: Tillämpas på styrkretsar för transportsystem, lagerutrustning och andra elektriskt drivna logistiksystem. Skärmade eller pansarkonstruktioner kan övervägas där störningar eller mekanisk exponering kräver ytterligare skydd.

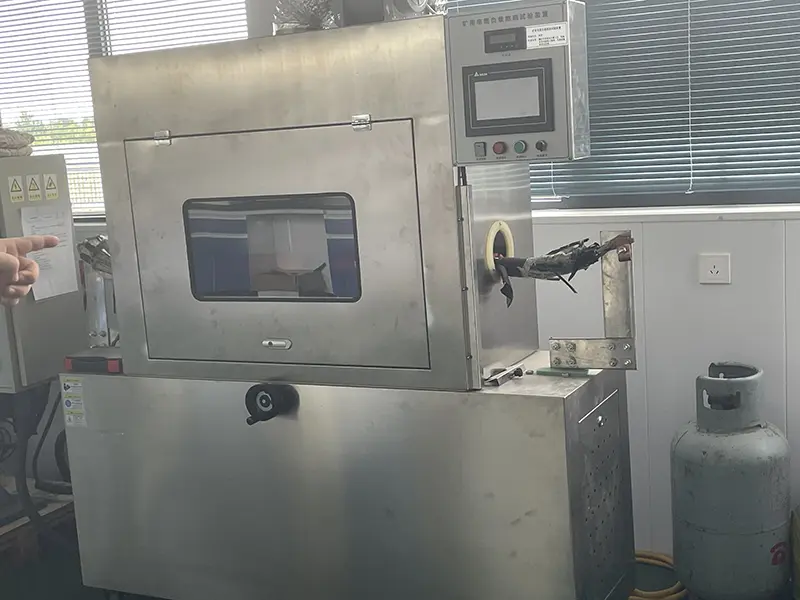

Kvalitets- och specifikationsverifiering

För en teknisk upphandling eller projektspecifikation, bör koppar PVC-kontrollkabel kontrolleras mot mätbara parametrar snarare än att endast förlita sig på allmänna produktbeskrivningar. Relevanta poster inkluderar ledarematerial, tvärsnittsarea, kärnkvantitet, isolationsresistans, spänningsmotståndsprestanda, böjradie och den valda skärmnings- eller armeringsstrukturen.

Den medföljande specifikationen identifierar GB/T 9330-2020 som referensstandard och tillhandahåller märkspänning, resistans, isolering och installationskrav. För exportprojekt bör den erforderliga IEC-standarden, testdokumentationen och destinationsmarknadskraven bekräftas separat före produktion. Där det krävs en skärmad, bepansrad eller brandsäker konstruktion ska den exakta modellen också anges i inköpsspecifikationen.

Hur man väljer lämplig specifikation

Börja med kretsens elektriska funktion och avgör om kabeln bär styr-, övervaknings-, återkopplings- eller hjälpsignaler. Bekräfta sedan det erforderliga ledartvärsnittet och kärnantalet. För projekt med elektriska störningar, överväg en skärmad konstruktion; för utsatta vägar där mekaniskt skydd är viktigt kan en pansarversion vara lämpligare.

För större styrsystem kan reservering av ytterligare kärnor ge kapacitet för framtida kretsförändringar. Tabellen listar ett förslag på 10%-20% reservkärna, medan val av tvärsnitt bör kontrolleras mot faktisk belastning, kretslängd, spänningsfall och installationsförhållanden. En större ledare bör inte väljas enbart för att projektet har ett större antal kontrollpunkter.

FAQ

1. Vilken standard används för denna kabel?

Specifikationen som tillhandahålls för produktreferenserna GB/T 9330-2020 för plastisolerade styrkablar. För exportorder bör IEC-krav och destinationsmarknadsstandarder bekräftas i enlighet med den faktiska applikationen och kabelkonstruktionen.

2. Vilka kärnkvantiteter och ledarstorlekar finns tillgängliga?

Det listade sortimentet omfattar 2 till 61 kärnor och ledartvärsnitt från 0,5 till 10 mm². Vanliga kärnkvantiteter inkluderar 4, 7, 10, 14, 19, 24 och 37 kärnor, medan 0,75, 1,0, 1,5 och 2,5 mm² är listade som vanliga tvärsnitt.

3. Finns en skärmad version tillgänglig för applikationer med elektriska störningar?

Ja. KVVP- och KVVRP-konstruktioner kan specificeras med flätad skärmning med den angivna täckningsgraden på minst 80 %. KVVP2 använder koppartejplindning. Lämplig skärmningsstruktur beror på störningskällan och installationsmiljön.

4. Vilka är drifts- och läggningstemperaturkraven?

De medföljande tekniska data listar en maximal långsiktigt tillåten driftstemperatur på 70 ℃ och en konventionell omgivningstemperatur på minst 0 ℃. Om installation under 0℃ krävs, anges kabelförvärmning i tabellen. Särskilda lågtemperaturkonstruktioner bör bekräftas separat för kallare miljöer.

5. Kan kabeln användas för direkt nedgrävning?

Den medföljande specifikationen anger ett minimidjup för direkt nedgrävd läggning på 0,7 m och kräver skydd mot yttre mekaniska skador. Själva kabelkonstruktionen bör kontrolleras mot markförhållanden, mekanisk exponering, fukt och projektets installationskrav före direkt nedgrävning.

6. Vilken information ska lämnas när du begär offert?

För en noggrann specifikationskontroll, tillhandahåll erforderlig kärnkvantitet, ledartvärsnitt, märkspänning, kabellängd, läggningsmetod och installationsmiljö. Om skärmning, koppartejplindning, ståltejparmering eller en brandsäker konstruktion krävs, inkludera motsvarande krav så att kabelmodellen och den tekniska dokumentationen kan matchas korrekt.
