Koppar PVC flamskyddande kontrollkabel

Produktmodeller: ZR-KVV nämligen Z(A、B、C、D)-KVV, ZR-KVVP nämligen Z(A、B、C、D)-KVVP, ZR-KVV22 nämligen Z(A、B、C、D)-KVV22, etc.

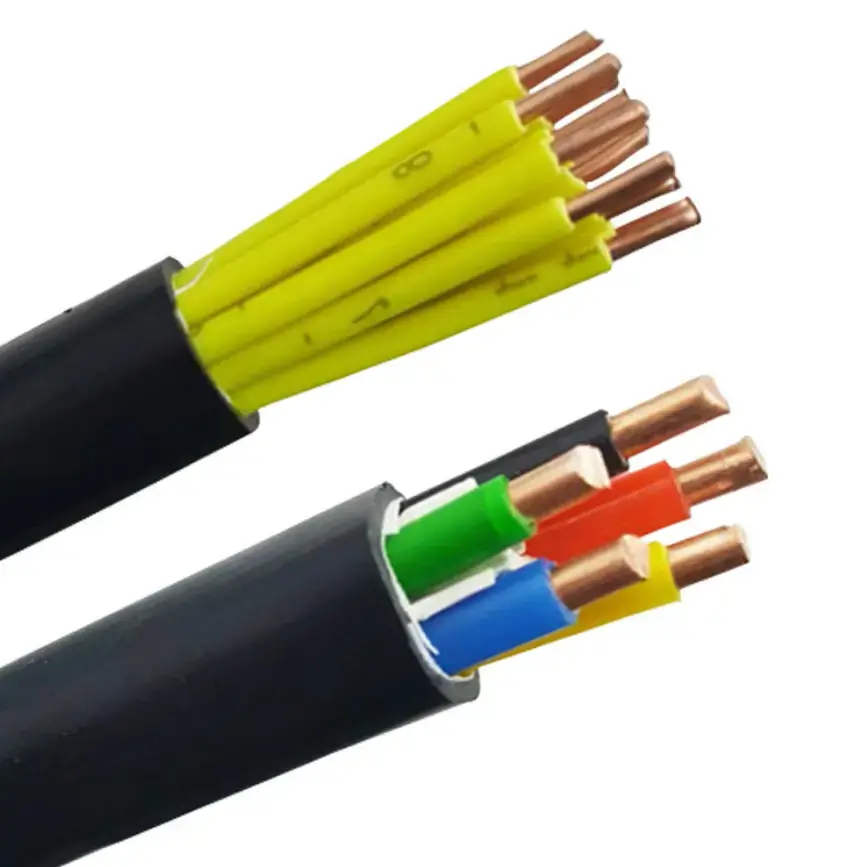

Koppar PVC flamskyddad kontrollkabel är en 450/750V kontrollkabel som använder syrefria kopparledare med hög renhet, glimmertejp och flamskyddad PVC-isolering och mantel. Klass 1 solid, Klass 2 tvinnad och Klass 5 flexibla ledarkonstruktioner finns tillgängliga för olika ledningsförhållanden. Kabeln är avsedd för styr-, övervaknings- och hjälpkretsar i industrianläggningar, byggnader och andra elektriska lågspänningssystem där flamskyddande och brandbeständiga prestanda krävs.

Kabelkonstruktionen kan även inkludera valfri koppartrådsflätning eller koppartejpskärmning, med kärnkvantiteter från 2 till 61 kärnor. Urvalet kan därför baseras på ledaretyp, tvärsnitt, kärnkvantitet, skärmningskrav, installationsmetod och tillämpliga brandprestandakrav för projektet.

Produktspecifikationer Mått och teknisk parametertabell

Konstruktion och prestanda

Ledaralternativ för olika ledningsförhållanden

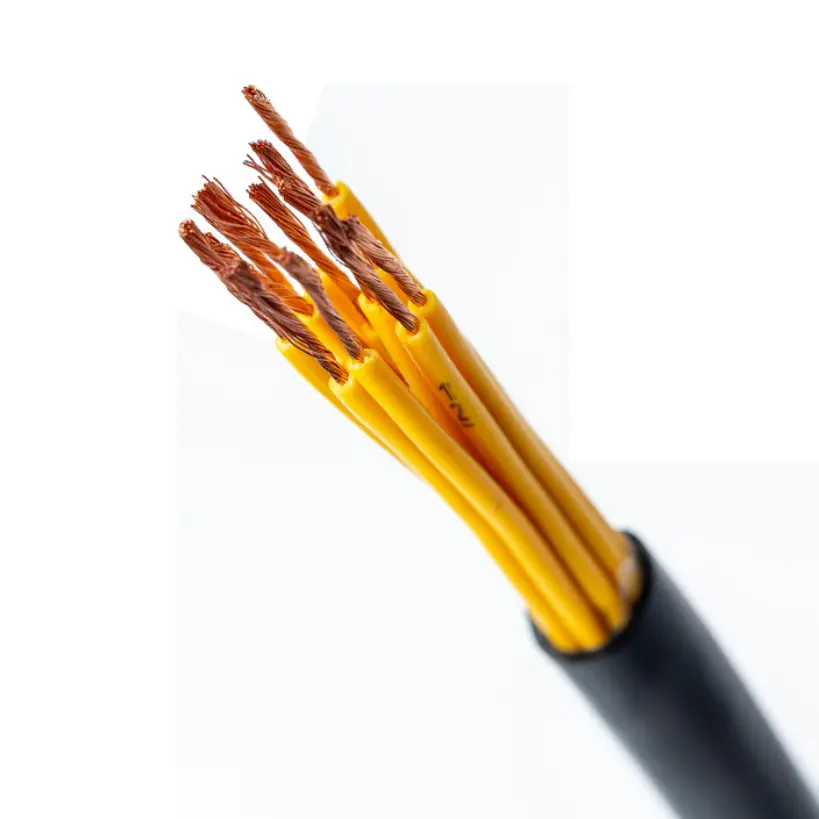

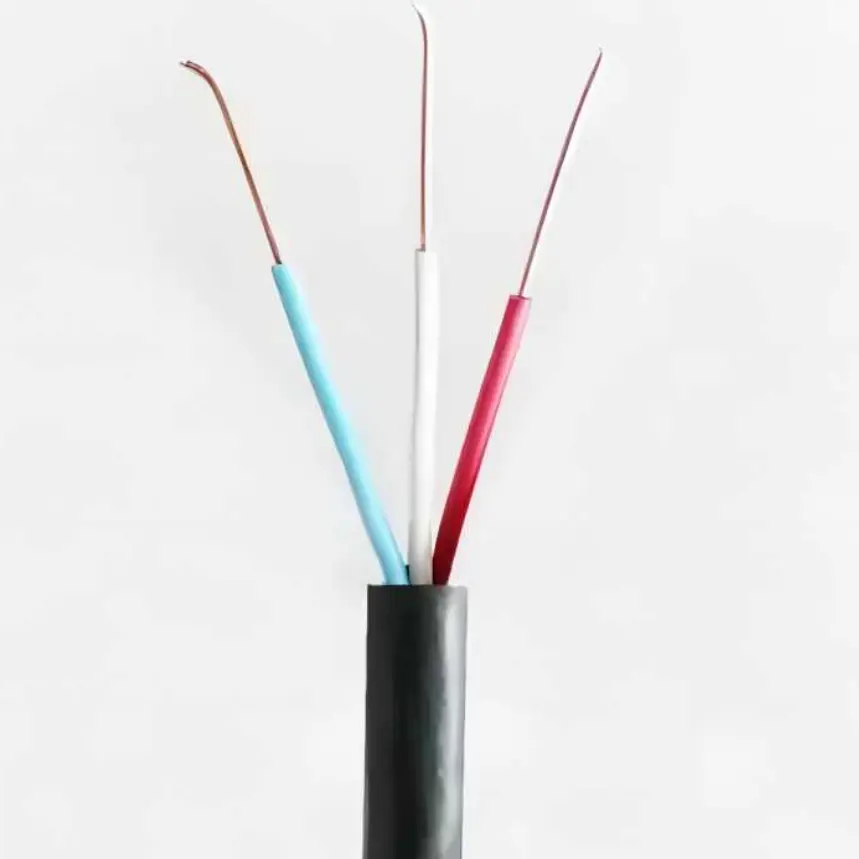

Kabeln finns med solida, tvinnade eller flexibla kopparledare. Solida och tvinnade konstruktioner kan användas där kabeldragningen är relativt fixerad, medan flexibla ledare är mer bekväma för skåpdragning, utrustningsanslutningar och installationer som kräver enklare kabelhantering. Lämplig ledarkonstruktion bör väljas i enlighet med installationsmetoden och mekaniska krav.

Glimmertejp och PVC-isolering

Glimmertejp bildar det brandsäkra lagret runt ledaren, medan PVC ger den huvudsakliga elektriska isoleringen. Den yttre manteln är också gjord av flamskyddad PVC. Denna kombination ger kabeln både en definierad brandbeständig konstruktion och flamskyddsegenskaper för den tillämpliga kabelkonfigurationen.

Valfri avskärmning

För kretsar där elektromagnetiska störningar måste beaktas, kan koppartrådsflätning eller kopparbandslindning specificeras som skärmskikt. Den angivna skärmningstäckningsgraden är ≥80 %. Skärmad konstruktion bör väljas efter signaltyp, omgivande elektrisk utrustning och installationsmiljö.

Där kabeln uppfyller praktiska ledningskrav

Copper PVC Flame Retardant Control Cable can be configured for both fixed and more flexible control-wiring conditions. Detta minskar behovet av att välja helt andra ledarkonstruktioner när ett projekt innehåller kopplingsskåp, utrustningsanslutningar och fasta kabeldragningar inom samma elsystem.

För kretsar som bär styr- och övervakningssignaler är ledarresistans en viktig specifikation snarare än bara en materialbeskrivning. Den tekniska tabellen ger krav på isolationsresistans, motstå spänning och ledarmotstånd som kan användas för teknisk bekräftelse innan beställning.

Där brandskydd ingår i den elektriska konstruktionen bör kabelns flamskyddande och brandbeständiga egenskaper utvärderas tillsammans med kabeldragning, stödmetoder och kraven på det kompletta brandskyddssystemet. Kabelprestanda bör inte beaktas oberoende av installationsmetoden.

Applikationsscenarier

1. Brandskyddssystem: Brandskyddsstyrningsskåp, larmrelaterade kretsar, rökutsugningsutrustning och kontrollsystem för brandvattenpumpar.

2. Strömanläggningar: Elektriska styrskåp, hjälpkretsar för generatorer och styr- eller signalledningar i kraftdistributionsrum.

3. Industriell automation: Styrsystem för produktionslinjer, maskiner och processutrustning där flamskyddad kabelkonstruktion krävs.

4. Elsystem för byggnader: Hisskontrollsystem, central luftkonditioneringsutrustning, maskinrum i källaren och andra tillämpningar för byggnadsautomation.

5. Allmän industriell utrustning: Utrustning för rening av avloppsvatten, torkledningar, verktygsmaskiner och andra extra styrkretsar.

Kvalitet och teknisk verifiering

För teknisk upphandling inkluderar de huvudsakliga verifieringspunkterna ledarkonstruktion, ledartvärsnitt, PVC-isoleringstjocklek, isolationsresistans, motstå spänning, ledarmotstånd, skärmningskonfiguration och specificerade brandprestandakrav. Dessa parametrar ger en mer praktisk grund för produktacceptans än allmänna beskrivningar av kabelkvalitet.

Qiancheng kan tillhandahålla tillämpliga produktspecifikationer och teknisk dokumentation enligt den beställda kabelkonfigurationen. För ingenjörs- och exportprojekt bör krav på testrapporter, certifikat, inspektionsprotokoll, förpackning och kabellängd bekräftas före produktion.

Specifikationsvalsguide

Dirigent Tvärsnitt

Det tillgängliga ledartvärsnittet är 0,5 mm² till 10 mm². Valet bör baseras på kretsfunktionen, elektrisk belastning, tillåtet ledarmotstånd och tillämpliga installationskrav.

Kärnmängd

Standardkonfigurationen omfattar 2 till 61 kärnor. Kärnmängden bör bestämmas utifrån antalet styr-, övervaknings- och hjälpkretsar som krävs av utrustningen eller projektet.

Skärmningskrav

Där signalstörningar är ett problem kan koppartrådsflätning eller koppartejpskärmning övervägas. Den erforderliga skärmningsmetoden bör bekräftas i enlighet med kraven på den elektriska miljön och styrsystemet.

Brandprestanda

Den tekniska tabellen anger ett brandexponeringstillstånd på inte mindre än 830 ℃ under 90 minuter och flamskyddskrav enligt GB/T 19666. Det erforderliga testtillståndet och dokumentationen bör bekräftas mot den faktiska projektspecifikationen innan beställningen läggs.

FAQ

1. Vilka standarder specificeras för denna kabel?

De tekniska data hänvisar till GB/T 9330 för DC-ledarmotstånd och GB/T 19666 för de angivna flamskyddskraven. Eventuell ytterligare certifiering eller testdokumentation som krävs för ett exportprojekt bör bekräftas enligt den beställda kabelkonfigurationen.

2. Vilka ledarkonstruktioner finns?

Kabeln kan konfigureras med solida styva ledare eller flertrådiga flexibla ledare. Lämplig konstruktion beror på om installationen är fast, dragen genom ett kopplingsskåp eller kräver större flexibilitet under installationen.

3. Vilka tvärsnitt och kärnkvantiteter finns tillgängliga?

De listade ledartvärsnitten sträcker sig från 0,5 mm² till 10 mm², med kärnkvantiteter från 2 till 61 kärnor. Den slutliga kombinationen bör bekräftas enligt kretsdesignen och kabelkonfigurationen.

4. Kan kabeln skärmas?

Ja. Koppartrådsflätning eller koppartejplindning kan specificeras som ett valfritt skärmskikt, med en listad skärmtäckningsgrad på ≥80 %.

5. Var är denna koppar PVC flamskyddande kontrollkabel som vanligtvis används?

Den används för styr-, övervaknings- och hjälpkretsar i brandskyddssystem, kraftanläggningar, industriell automationsutrustning, byggnadselektriska system och andra industriella applikationer där specificerade flamskyddande och brandbeständiga egenskaper krävs.

6. Vilken information behövs för en offert?

Ange erforderlig modell, ledartyp, tvärsnitt, kärnkvantitet, skärmningskrav, kabellängd, installationsmiljö och tillämpliga brandprestandakrav. Eventuella erforderliga inspektionsrapporter, certifikat eller exportdokumentation bör också specificeras i förväg.
