Skärmad Coal Shearer Gummikabel

Modeller: MC-0.38/0.66, MCP-0.38/0.66, MCP-0.66/1.14, MCP-1.9/3.3, etc.

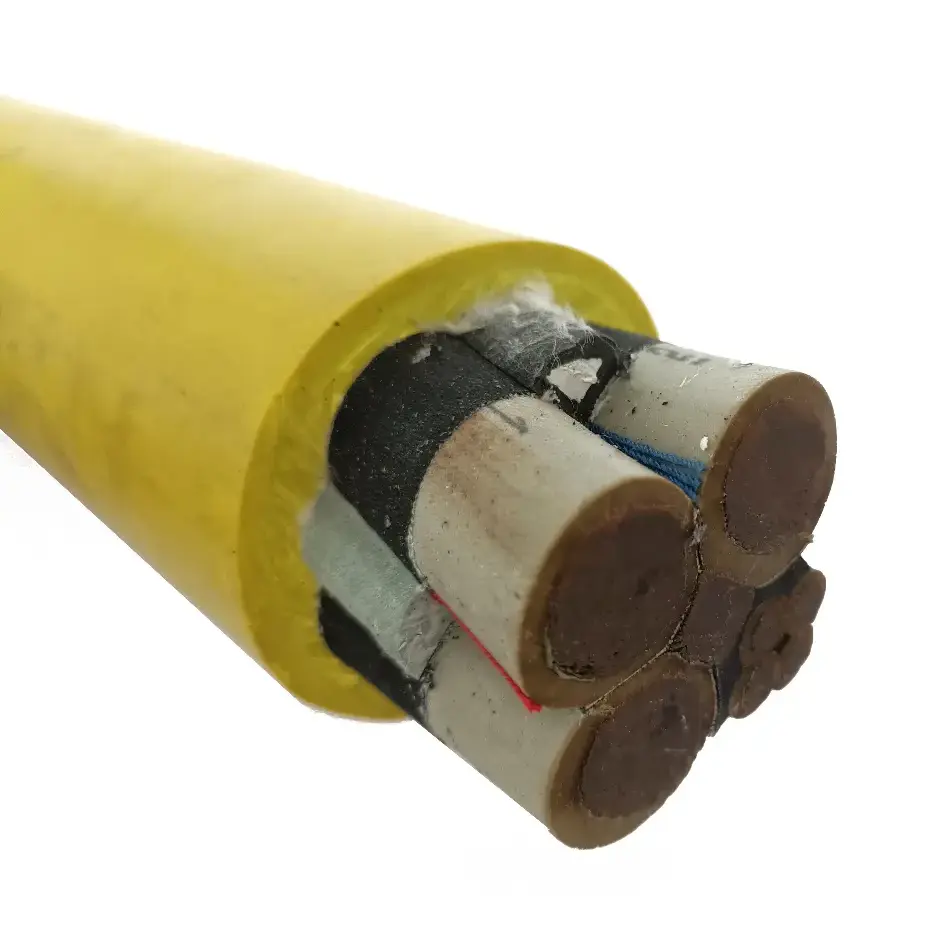

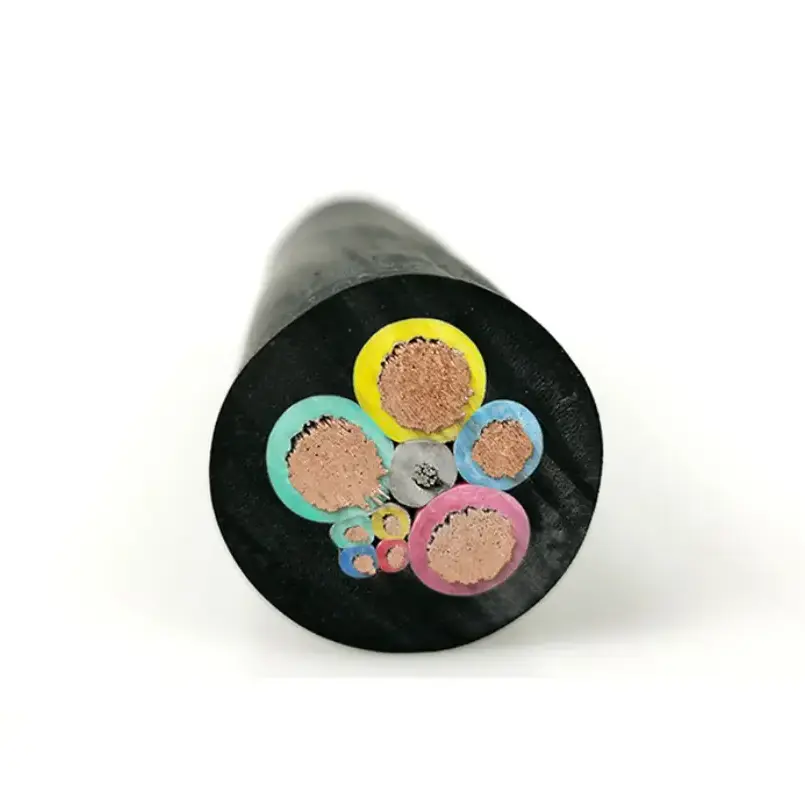

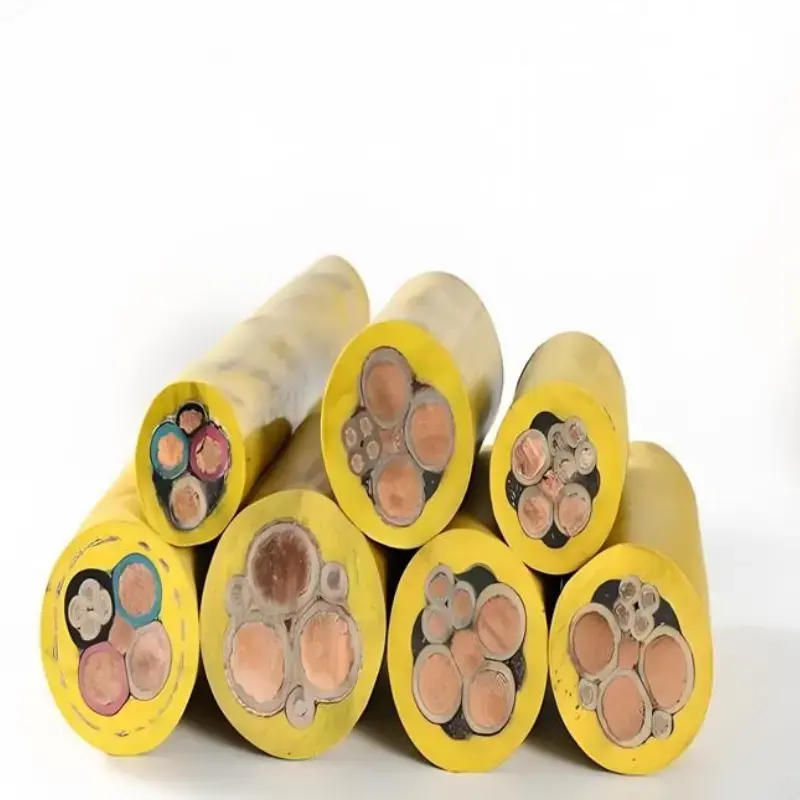

Shielded Coal Shearer Rubber Cable används för mobil strömförsörjning och styranslutningar på underjordisk utrustning för kolbrytning såsom kolklippare. Dess konstruktion kombinerar en flertrådig syrefri kopparledare, specialgummiisolering, metallisk skärmning och en höghållfast gummimantel. De medföljande specifikationerna omfattar flera spänningsnivåer och ledartvärsnitt för applikationer där kabeln utsätts för upprepade rörelser, böjningar, släpningar och mekanisk kontakt.

Tabell för produktspecifikationer och tekniska parametrar

Typiska applikationsförhållanden

Denna kabeltyp är avsedd för mobil gruvutrustning under jord där strömkabeln kan utsättas för kontinuerlig rörelse och mekanisk påfrestning. Den faktiska specifikationen bör väljas enligt utrustningens spänning, strömbehov, ledartvärsnitt, kärnkonfiguration och installationsförhållanden.

1. Helt mekaniserade kolgruvor

Kolklippare och annan mobil utrustning kräver kabelkonstruktioner som kan ta emot upprepade rörelser längs arbetsytan. Den flexibla ledaren och gummimanteln är lämpade för kabeldragningsförhållanden som involverar böjning, släpning och kontakt med omgivande utrustning.

2. Mobil underjordisk elektrisk utrustning

Kabeln kan också övervägas för kraft- och styranslutningar på annan mobil gruvutrustning när dess märkspänning, kärnarrangemang och mekaniska krav matchar installationen. Utrustningstyp och anslutningskonfiguration bör bekräftas före specifikation.

3. Områden med elektromagnetisk störning

Det metalliska skärmskiktet ger en ledande barriär runt kabelkärnorna och kan hjälpa till att minska effekten av elektromagnetiska störningar på styr- och signalkretsar. Skärmningskraven bör utvärderas tillsammans med utrustningens design och jordningsarrangemang.

4. Våta, dammiga och mekaniskt krävande gruvområden

Gummiisoleringen och yttermanteln är avsedda för underjordiska miljöer där fukt, damm, släpning och mekanisk kontakt kan uppstå. Kabelval bör fortfarande ta hänsyn till den faktiska vattenexponeringen, installationsväg, temperatur och mekanisk belastning på platsen.

Viktiga tekniska överväganden

For coal-mine cable selection, electrical ratings alone are not sufficient. Kabelkonstruktion, installationsrörelse, skärmningskrav och miljöförhållanden bör kontrolleras mot utrustningen och gruvans layout innan beställning.

1. Elektrisk klassificering och ledarestorlek

Det tillgängliga spänningsområdet inkluderar 0,38/0,66 kV, 0,66/1,14 kV och 1,9/3,3 kV, med ledartvärsnitt listade från 16 mm² till 120 mm² i den medföljande specifikationen. Lämplig storlek beror på utrustningens belastning, tillåtet spänningsfall, kabellängd och installationsförhållanden.

2. Flexibel konstruktion för mobil utrustning

Upprepade rörelser ställer andra mekaniska krav på en mobil gruvkabel än på en fast installationskabel. Den flertrådiga kopparledaren och gummikonstruktionen är avsedda för applikationer som involverar upprepad böjning och vridning.

3. Skärmning för kontroll- och signalkretsar

Kabeln innehåller en metallisk kompositskärm med koppartrådsfläta och fiber. För installationer som bär styrsignaler nära elektrisk utrustning med hög effekt, bör skärmningsarrangemanget matchas med utrustningens jordnings- och kontrollsystemkrav.

4. Slidskydd

Det yttre gummihöljet är specificerat som slitstarkt, oljebeständigt, dragbeständigt och slagtåligt. Dessa egenskaper är relevanta där kabeln dras nära mobila maskiner eller utsätts för upprepad mekanisk kontakt.

5. Flamskyddande prestanda

Den medföljande specifikationen anger överensstämmelse med MT 386 flamskyddskrav för gruvdrift, inklusive självsläckning efter borttagande av lågan. Projektdokumentation och tillämplig kabelspecifikation bör kontrolleras när en gruva kräver specifik certifiering eller testdokumentation.

Kvalitet och dokumentation

För anskaffning av gruvkabel bör teknisk verifiering täcka produktmodell, märkspänning, ledartvärsnitt, kärnkonfiguration, krav på elektriska tester och tillämpliga gruvstandarder. Dessa detaljer ger en praktisk grund för att matcha kabeln med utrustningen och installationsförhållanden snarare än att välja enbart efter nominell spänning.

Qianchengs kabelproduktion och inspektionsprocess kan dokumenteras enligt tillämplig produktspecifikation och projektkrav. Testprotokoll, tekniska parametrar och andra stödjande dokument kan granskas som en del av upphandlings- och godkännandeprocessen där så krävs.

Varför konstruktionen är viktig i kolbrytningsapplikationer

1. Flexibel konduktorkonstruktion

Den flertrådiga syrefria kopparledaren är avsedd att klara upprepad böjning och vridning under drift av mobil utrustning. Ledarstorlek kan väljas enligt den elektriska belastningen och kabelspecifikationen.

2. Kombinerad effekt- och kontrollkonfiguration

Den medföljande specifikationen inkluderar sammansatta kraftkärna- och styrkärnkonstruktioner. Denna konfiguration kan förenkla kabeldragning där både ström- och kontrollanslutningar krävs, beroende på utrustningens anslutningskrav.

3. Metallisk skärmning

Skärmstrukturen är relevant för installationer där kraftkablar och styrkretsar fungerar i samma mobila utrustningsmiljö. Dess effektivitet beror på den kompletta systemdesignen, inklusive skärmavslutning och jordning.

4. Gummiisolering och mantel

Gummimaterial används för både isolering och det yttre skyddsskiktet. Den specificerade konstruktionen ger motståndskraft mot extrudering, rivning, slitage, olja och slag för de krävande mekaniska förhållanden som är förknippade med mobil underjordisk utrustning.

FAQ

F1: Vilka spännings- och ledarstorlekar finns tillgängliga?

S: De medföljande specifikationerna täcker märkspänningar på 0,38/0,66 kV, 0,66/1,14 kV och 1,9/3,3 kV, med ledartvärsnitt från 16 mm² till 120 mm². Specifika kärnarrangemang och modeller bör bekräftas enligt utrustningen och tillämpningen.

F2: Vilken skärmningsstruktur används i den här kabeln?

S: Kabeln använder en sammansatt metallisk skärm som består av koppartrådsfläta och fiber. Den är avsedd att minska elektromagnetiska störningar som påverkar kretsar i kabeln, medan den övergripande skärmningsprestandan också beror på korrekt installation och jordning.

F3: Var används denna typ av gruvkabel normalt?

S: Avskärmad kolklippargummikabel är huvudsakligen förknippad med mobil underjordisk gruvutrustning och kolbrytningsarbetsyta. Det kan övervägas för kolklippare och annan mobil utrustning när spänning, ledarstorlek, kärnkonfiguration och mekaniska krav är kompatibla.

F4: Vad ska bekräftas innan du beställer?

S: Bekräfta utrustningens märkspänning, ledartvärsnitt, antal och typ av kärnor, kabellängd, skärmningskrav, installationsmetod och miljöförhållanden. För gruvprojekt bör även de erforderliga standarderna, certifikaten och testdokumentationen bekräftas före produktion eller leverans.

F5: Har kabeln flamskyddande prestanda?

S: Den medföljande tekniska specifikationen anger att kabeln uppfyller kraven för MT 386 flamskyddsmedel för gruvdrift och är självslocknande efter att lågan tagits bort. Alla projektspecifika certifierings- eller testkrav bör bekräftas mot den exakta kabelmodellen och tillämpliga specifikationer.

F6: Kan Qiancheng tillhandahålla tekniska dokument för projektupphandling?

S: Tekniska parametrar och stödjande dokumentation kan tillhandahållas enligt den valda modellen och projektkraven. För en offert eller specifikationsgranskning är det användbart att tillhandahålla den erforderliga spänningen, ledarstorleken, kärnkonfigurationen, kvantiteten och applikationsförhållandena.
