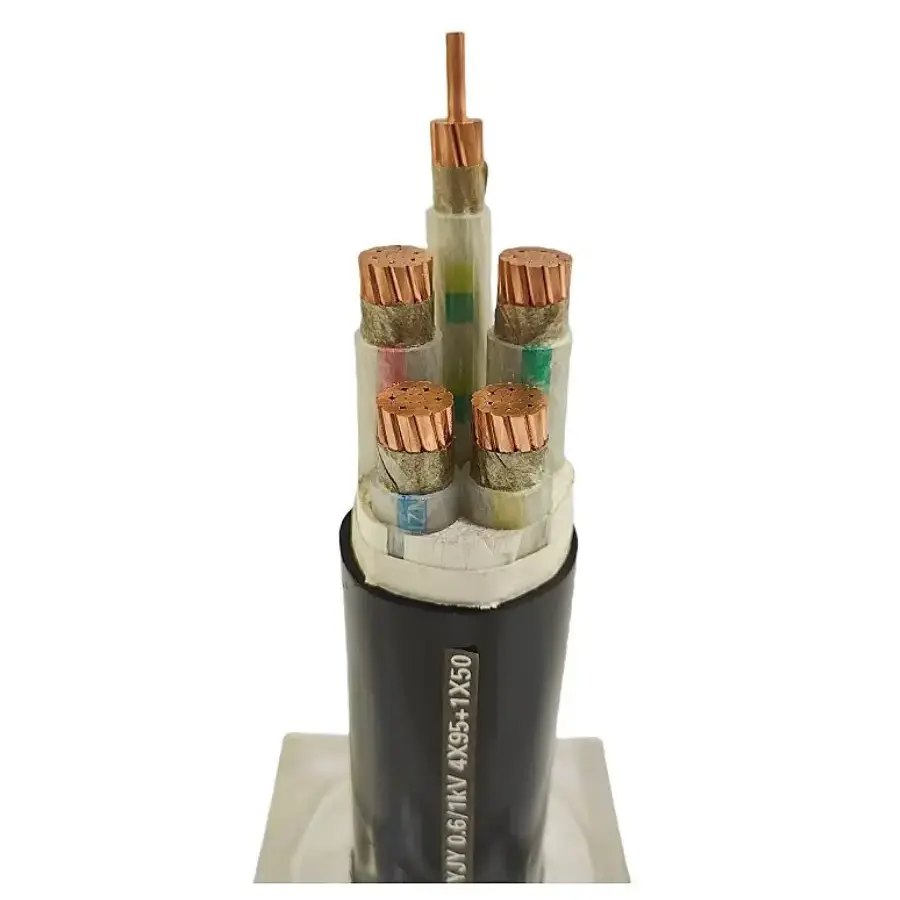

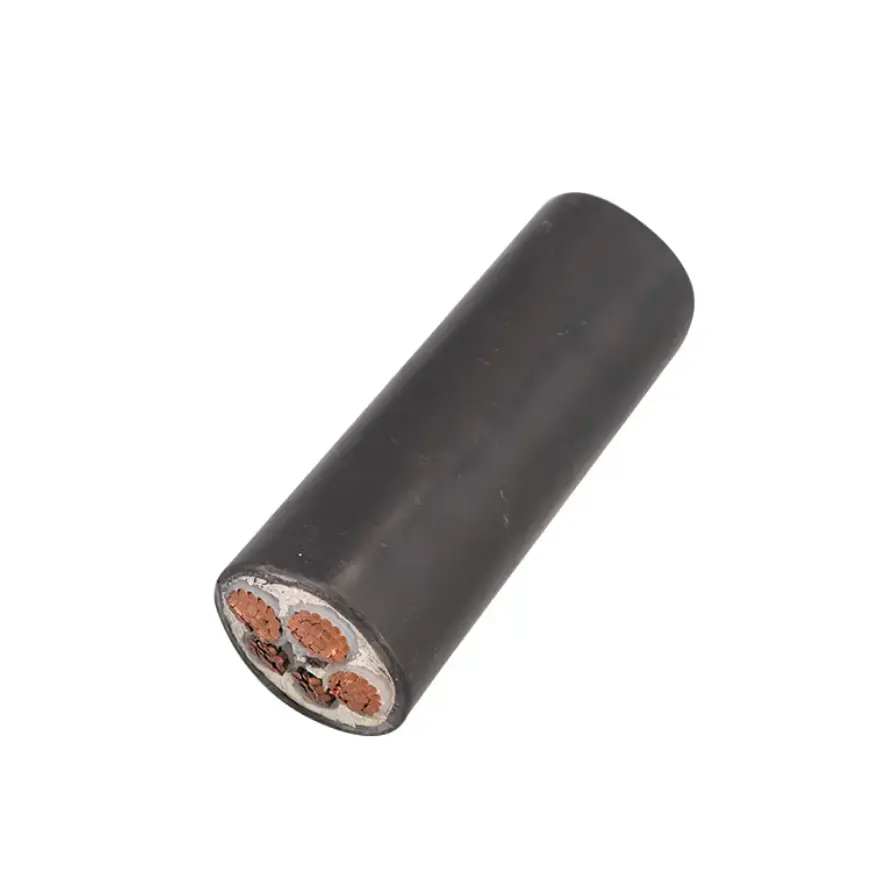

XLPE-isolerad gruvströmkabel

Modell: MYJV, MYJV22.

XLPE-isolerad gruvströmkabel överensstämmer med MT/T 818.13-2009, med syrefria kopparledare med hög renhet, tvärbunden XLPE-isolering och en flamskyddad PVC-mantel. Märkspänningen sträcker sig från 0,6/1kV till 8,7/10kV, med en långtidsdriftstemperatur på 90℃. Kabeln är avsedd för fast kraftdistribution i kolgruvor under jord och dagbrott. Den är avsedd för statisk installation och bör inte användas på mobil utrustning som kräver kontinuerlig släpning eller upprepad böjning.

Tabell för produktspecifikationer och tekniska parametrar

Viktiga konstruktionsfunktioner

1. XLPE-isolering för högre driftstemperaturer

XLPE-isoleringen har en specificerad långtidsdriftstemperatur på 90 ℃, med en kortvarig kortslutningstemperatur på upp till 250 ℃. Jämfört med PVC-isolering ger XLPE en högre temperaturklassificering för fasta strömkretsar där ledarbelastning och omgivningsförhållanden måste beaktas tillsammans.

2. Kopparledare och elektrisk prestanda

Ledaren är gjord av syrefri koppar med hög renhet och finns i solid eller tvinnad konstruktion enligt kabelspecifikationen. Ledartvärsnitt, kärnarrangemang och märkspänning bör matchas med ansluten last, överföringsavstånd och installationsförhållanden. DC-ledarens resistans kontrolleras mot tillämpliga MT 818 eller GB/T 3956 krav.

3. Flamskyddande PVC-mantel

Den yttre manteln ger kabelns yttre skydd och har flamskyddande egenskaper för gruvdrift. Den medföljande specifikationen identifierar också resistens mot olja och syra-alkaliexponering. Faktisk kemisk exponering, vattenförhållanden, temperatur och mekanisk påfrestning bör beaktas när man bekräftar lämplig mantelkonstruktion.

4. Valfri ståltejprustning

För installationer där ytterligare mekaniskt skydd krävs finns en armerad ståltejpkonstruktion tillgänglig. MYJV22 skiljer sig därför från den obepansrade MYJV-konstruktionen genom sitt pansarskikt. Den slutliga konstruktionen bör väljas enligt läggningsmetod, mekanisk risk och tillämplig projektspecifikation.

Installations- och tillämpningsvillkor

Denna kabelserie är avsedd för fast kraftdistribution snarare än kontinuerlig mobiltjänst. Typiska applikationer inkluderar underjordiska huvudvägar, elektromekaniska kammare, fasta pumpsystem, ventilationsutrustning, strömkretsar för transportörer och andra stationära kraftfördelningspunkter för gruvdrift.

1. Fast kraftdistribution under jord

För underjordiska installationer bör kabelspecifikationen kontrolleras mot märkspänning, belastningsström, installationsväg, omgivningstemperatur, fuktexponering och tillgängligt mekaniskt skydd. Där kabeln dras genom områden med högre risk för stötar eller kompression kan en pansarkonstruktion övervägas.

2. Dagbrottsgruvans kraftsystem

Fasta kretsar i dagbrott kan innebära exponering utomhus, damm, regn och temperaturförändringar. Kabelval bör ta hänsyn till dessa miljöförhållanden tillsammans med erforderlig spänningsnivå, ledarstorlek och förläggningsarrangemang.

3. Koltvätt och stödjande anläggningar

Fasta kraftkretsar för koltvättverk, pumprum, ventilationssystem och andra stödjande anläggningar kan specificeras efter utrustningens belastning och distributionsavstånd. Kabelkonstruktionen bör kontrolleras för den faktiska miljön snarare än att tillämpa en specifikation för alla gruvanläggningar.

Tekniskt urval och besiktning

Innan du beställer ska den erforderliga märkspänningen, ledartvärsnittet, antalet kärnor, pansarkonstruktion, kabellängd och installationsmetod bekräftas. För längre strömförsörjningsvägar bör även spänningsfall och ledarmotstånd beaktas tillsammans med den förväntade belastningen.

För inkommande besiktning kan produktmodell och kabelkonstruktion kontrolleras mot inköpsspecifikationen. Beroende på projektkraven kan dokumentation och testprotokoll innefatta ledarmotstånd, isolationsrelaterade tester, spänningsmotståndsresultat och flamskyddade testprotokoll. Där gruvspecifik certifiering eller ytterligare inspektionsdokument krävs, bör dessa bekräftas före produktion och transport.

FAQ

F1: Vilken standard gäller för denna gruvströmkabel?

S: Produkten är specificerad enligt MT/T 818.13-2009, med ledningskrav hänvisade till GB/T 3956 där tillämpligt. Den exakta standarden och dokumentationen som krävs för ett projekt bör bekräftas mot den valda modellen och märkspänningen.

F2: Vilka spännings- och ledarstorlekar finns tillgängliga?

S: Det angivna märkspänningsområdet är 0,6/1 kV till 8,7/10 kV, medan den tekniska tabellen listar ledartvärsnitt från 2,5 mm² till 300 mm². Kärnkonfigurationen kan vara 3-kärnig eller 3+1-kärnig, med den exakta kombinationen beroende på vald kabelspecifikation.

F3: Vad är skillnaden mellan MYJV och MYJV22?

S: MYJV hänvisar till den XLPE-isolerade, PVC-mantlade konstruktionen, medan MYJV22 lägger till armering med ståltejp. Den pansarversionen övervägs där installationen kräver ytterligare mekaniskt skydd. Lämplig konstruktion beror på kabeldragningen och förläggningsförhållandena.

F4: Kan den här kabeln användas på kolklippare eller annan mobil gruvutrustning?

S: Nej. Denna kabel är avsedd för statisk installation och fast strömfördelning. Utrustning som involverar kontinuerlig släpning, upprepad bockning eller annan mobil service kräver normalt en flexibel gruvkabel specifikt specificerad för det drifttillståndet.

F5: Vilken information ska lämnas när du begär en offert?

S: Den information som krävs inkluderar normalt märkspänning, ledartvärsnitt, kärnkonfiguration, kabellängd, kvantitet, installationsmetod och applikationsutrustning. Om projektet kräver specifik certifiering, besiktningsprotokoll, förpackningskrav eller tekniska dokument ska även dessa anges i förfrågan.

F6: Vad bör kontrolleras före leverans eller godkännande av platsen?

S: Kontrollera kabelmodellen, märkspänningen, ledarstorleken, kärnkonfigurationen, pansartyp och kabellängd mot inköpsspecifikationen. Beroende på projektet, granska relevanta elektriska testresultat, ledarresistansdata, spänningsmotståndsregister, flamskyddsdokumentation och erforderliga certifikat innan godkännande.

För fasta elfördelningssystem för gruvdrift bör XLPE-isolerad gruvströmkabel väljas enligt elektrisk belastning, märkspänning, installationsmetod och miljöförhållanden. För tillämpningar som involverar kontinuerlig rörelse bör kabelkonstruktionen ses över separat för att matcha utrustningens mekaniska krav.
