Koppar XLPE brandbeständig lågspänningsströmkabel använder syrefria kopparledare, XLPE-isolering och brandsäkra barriärskikt. Den kan upprätthålla strömförsörjningskapaciteten under brandförhållanden. Till skillnad från vanliga flamskyddade kablar har den en högre säkerhetsnivå och fungerar som den föredragna kabeln för nödkraftdistribution i utländska offentliga byggnader och högrisklokaler.
|
Nominell sektion (mm²) |
Minsta antal ledare |
Ledarens ytterdiameter （mm） |
Nominell tjocklek på XLPE-isolering/mm |
Ungefärlig ytterdiameter på isolering/mm |
Maximalt ledarmotstånd vid 20 ℃ (Ω/km) koppar |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2,5 (B) |
7 |
2,01±0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4(B) |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |
Utmärkt ledningsförmåga och stabilt motstånd genererar mindre värme under långvarig drift. Flersträngad struktur ger bättre flexibilitet för läggning i komplexa scenarier.
Jämfört med traditionell PVC-isolering ger den överlägsen värmebeständighet, anti-åldrande prestanda och kemisk korrosionsbeständighet. Dess långsiktiga driftstemperatur kan nå 90 ℃ med kraftigt förbättrad isoleringsstabilitet.
Detta kärndifferentieringsmaterial antar ett brandbeständigt lager av glimmer. När den utsätts för förbränning med öppen låga bildar den ett hårt värmeisolerande karboniserat skikt för att blockera högtemperaturerosion på ledarna och garanterar kortvarig kontinuerlig strömförsörjning under brandförhållanden.
Slitstark, fuktsäker och UV-beständig. Den står emot fukt och mild korrosion utomhus och i kabelgravar för att förlänga kabelns totala livslängd.

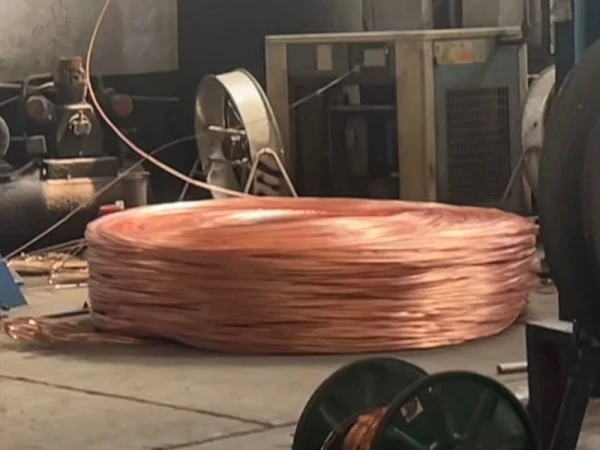

Provtagningstester utförs för kopparmaterial, XLPE-pellets och glimmerbrandbeständiga tejper. Råvaror som inte uppfyller kraven är förbjudna att producera.
Ledartvärsnitt, isoleringstjocklek och brandbeständig lindningsprocess övervakas i realtid för att undvika dimensionsavvikelser och ojämn lindning.

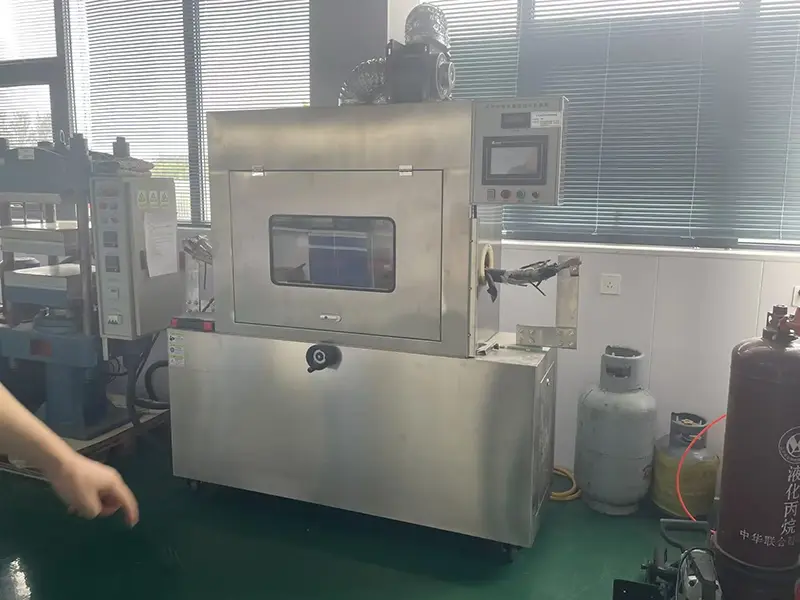

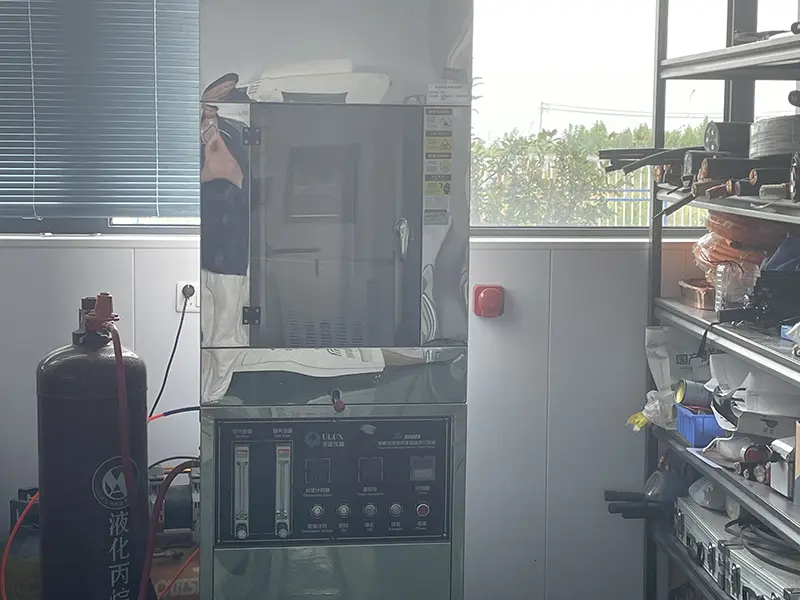

DC-resistanstest, effekt-frekvens motstå-spänningstest, isolationsmotståndstest, brandbeständigt brinntest, åldringstest och lågtemperaturböjningstest simulerar fullständigt tekniska serviceförhållanden.
Utseende, specifikationer och förpackning inspekteras punkt för artikel. Testarkiv bevaras för varje batch. Engelskspråkiga testdokument kan utfärdas för att tillgodose utländska projektacceptans och tullklareringskrav.
Strömförande medium. Syrgasfri koppar med hög ledningsförmåga säkerställer stabil kraftöverföring.
Kärn särskiljande struktur. Den isolerar hög temperatur under brand och upprätthåller strömförsörjningen, vilket är den största skillnaden från vanliga strömkablar.
Huvudsaklig elektrisk isoleringskomponent, högtemperaturbeständig och anti-åldring, inte lätt att knäcka vid långvarig drift.
Gör kabeln kompakt och rund och förbättrar det mekaniska kompressionsmotståndet.
Ger mekaniskt skydd mot friktion, fukt, solljus och mild jordkorrosion.
Flerskiktsstrukturen fungerar synergistiskt för att realisera dubbla möjligheter: stabil kraftöverföring under normala förhållanden och kortvarig kontinuerlig strömförsörjning under brandförhållanden.
Klarar brandbeständiga brinntest. Den kan upprätthålla normal strömförsörjning under en viss period under förhållanden med öppen låga för att säkerställa driften av nödbelysning, brandsläckningspumpar och larmsystem. Vanliga flamskyddade kablar kan bara bromsa brandspridningen och kan inte hålla strömförsörjningen.
XLPE-isolering tillåter långvarig drifttemperatur på 90 ℃ och högre kortslutningsmotståndstemperatur, med mycket bättre värmebeständighetsprestanda än PVC-isolerade kablar.
Tvärbundet polyetenmaterial är UV-beständigt och värmeåldringsbeständigt för långtidsförläggning på kabelrännor inomhus och utomhus.
Tät mantel blockerar fukt, lämplig för fuktiga kabelgravar och läggning under jord. Den motstår svag syra och svag alkalisk korrosion.
Kompakt övergripande struktur ger bra kompressions- och dragmotstånd och motstår skador under anläggningsarbeten.
S: Vanliga flamskyddande kablar är huvudsakligen avsedda att begränsa flamutbredning, medan brandsäkra kablar är konstruerade för att bibehålla kretsens integritet under en specificerad period under brandförhållanden. Kabeln innehåller brandbeständiga lager av glimmer som hjälper till att upprätthålla elektrisk kontinuitet under brandexponering, vilket gör den tillämpbar på kretsar som betjänar brandbekämpningspumpar, nödbelysning och larmsystem.
S: XLPE-isoleringen har en specificerad långtidsdriftstemperatur på upp till 90 ℃. Det ger god termisk stabilitet och motståndskraft mot åldrande och kemisk exponering. Jämfört med PVC-isolering är XLPE generellt bättre lämpad för applikationer där högre kontinuerliga driftstemperaturer krävs, beroende på vald kabelspecifikation och installationsförhållanden.
S: Det brandsäkra skiktet är tillverkat av brandbeständigt glimmertejp. Vid lågexponering för hög temperatur bibehåller glimmer sina isolerande egenskaper och bildar en värmebeständig barriär runt ledaren, vilket hjälper till att skydda det elektriska isoleringssystemet och bibehålla kretskontinuitet under den specificerade brandsäkra perioden.
S: Inspektion kan inkludera råvarukontroller, produktionslinjeövervakning, slutproduktens ledarresistanstestning, effekt-frekvensmotståndsspänningstestning, isolationsmotståndstestning, brandbeständiga brinntester, åldringstester och böjtester vid låg temperatur. Relevanta testdokument kan bevaras i grupp, och engelskspråkiga tekniska eller testdokument kan tillhandahållas enligt dokumentationskraven för utländska projekt.
S: Den tillämpliga läggningsmetoden beror på kabelkonstruktionen och platsförhållandena. Höljet ger skydd mot fukt, UV-exponering och svag syra eller svag alkalisk miljö. Kabeln kan övervägas för kabelrännor inomhus, dragning utomhus, fuktiga kabelgravar och vissa direkt nedgrävda applikationer där de mekaniska, miljömässiga och installationskraven har bekräftats.

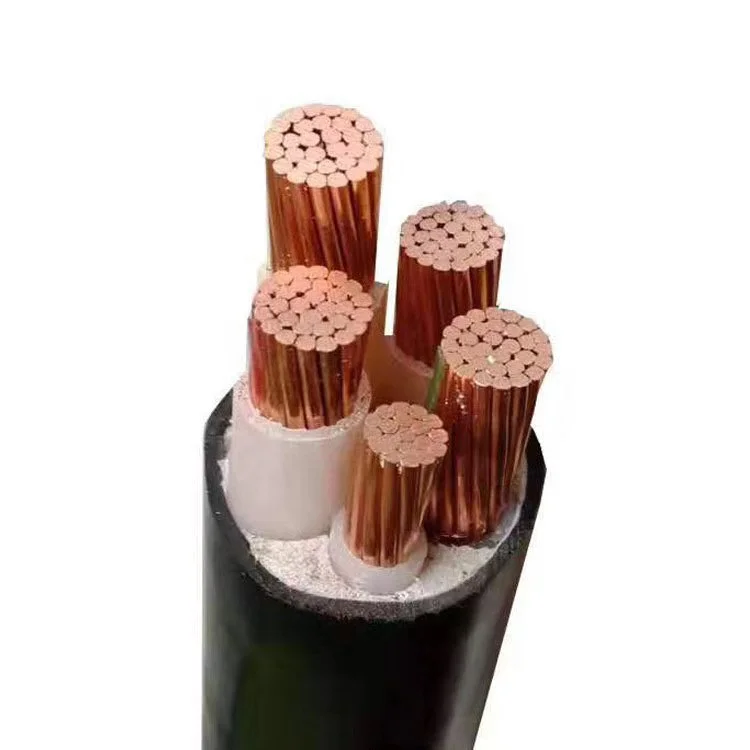

S: Huvudkonstruktionen kan beskrivas i fem lager:
1. Syrefri kopparledare för elektrisk strömöverföring;
2. Brandbeständigt glimmerlager för att bibehålla kretskontinuitet under brandförhållanden;
3. XLPE-isoleringsskikt som ger elektrisk isolering och termisk stabilitet;
4. Fyllskikt för strukturellt stöd och dimensionsstabilitet;
5. Ytterhölje ger skydd mot mekaniskt slitage, fukt och utomhusexponering.
Den kombinerade konstruktionen uppfyller både normal kraftöverföring och brandsäkra kretskrav.
S: Ledaren är gjord av syrefri koppar med hög renhet. En tvinnad ledningskonstruktion ger större flexibilitet än en solid ledare med samma tvärsnitt, vilket gör dragning och anslutning enklare i kabelrännor, ledningar och andra trånga ledningsutrymmen. Elektrisk prestanda bör utvärderas enligt ledarens storlek och tillämpliga kabelspecifikationer.
S: XLPE-isolering har en kortslutningstemperaturgräns på upp till 250 ℃ under den angivna korta varaktigheten, beroende på tillämplig kabelstandard och driftsförhållanden. Färdiga kablar kan genomgå effekt-frekvens-motstånds-spännings- och isolationsresistanstestning före leverans. För fuktiga underjordiska installationer bör manteln, isoleringssystemet, dräneringsförhållandena och läggningsmetoden beaktas för att bibehålla den elektriska prestanda på lång sikt.
