Qiancheng Copper XLPE LSZH Low Voltage Power Cable är designad för lågspänningskraftdistribution i byggnader och infrastruktur där reducerad rök och halogenfri kabelkonstruktion specificeras. Den kan användas i tunnelbaneanläggningar, sjukhus, kontorsbyggnader, allmännyttiga tunnlar och andra slutna utrymmen, med ledningsstorlekar som väljs enligt erforderlig belastning, installationsmetod och projektspecifikationer.
|
Nominell ledarens tvärsnitt (mm²) |
Minsta antal ledare |
Ledarens ytterdiameter (mm) |
Nominell XLPE-isoleringstjocklek (mm) |
Ungefärlig isolering Ytterdiameter (mm) |
Max. Ledarmotstånd vid 20℃ koppar (Ω/km) |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2,5 (B) |
7 |
2,01±0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4 (B) |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |
Koppar XLPE LSZH lågspänningsströmkabel använder XLPE-isolering för elektrisk separation mellan ledaren och omgivande kabelkomponenter. XLPE ger en högre normal driftstemperatur än konventionell PVC-isolering och väljs ofta där termisk prestanda, isoleringsstabilitet och långsiktig elektrisk tillförlitlighet krävs. Faktiska driftsgränser bör följa tillämplig kabelstandard och projektspecifikation.
LSZH-konstruktionen är avsedd för installationer där rökutveckling och halogenhaltiga förbränningsprodukter behöver kontrolleras. Rökdensitet och halogensyragas är separata prestandaegenskaper och bör verifieras mot tillämpliga teststandarder och projektkrav. IEC 61034 täcker rökemissionsmätning, medan IEC 60754-1 specificerar en metod för att bestämma innehållet av halogensyragas.
Kabeln använder kopparledare för lågspänningskraftöverföring. Ledarresistans är en viktig parameter för att bedöma spänningsfall och driftförluster, medan ledartvärsnitt bör väljas efter strömförande kapacitet, installationsförhållanden, omgivningstemperatur, gruppering och tillåtet spänningsfall.
De tillgängliga ledarstorlekarna i den tekniska tabellen täcker små styr- och grenkretskrav samt större lågspänningskraftfördelningstillämpningar. Det slutliga valet bör ta hänsyn till ansluten last, kretslängd, installationsmetod, kortslutningsförhållanden och tillämpliga lokala elektriska krav snarare än enbart ledartvärsnittet.

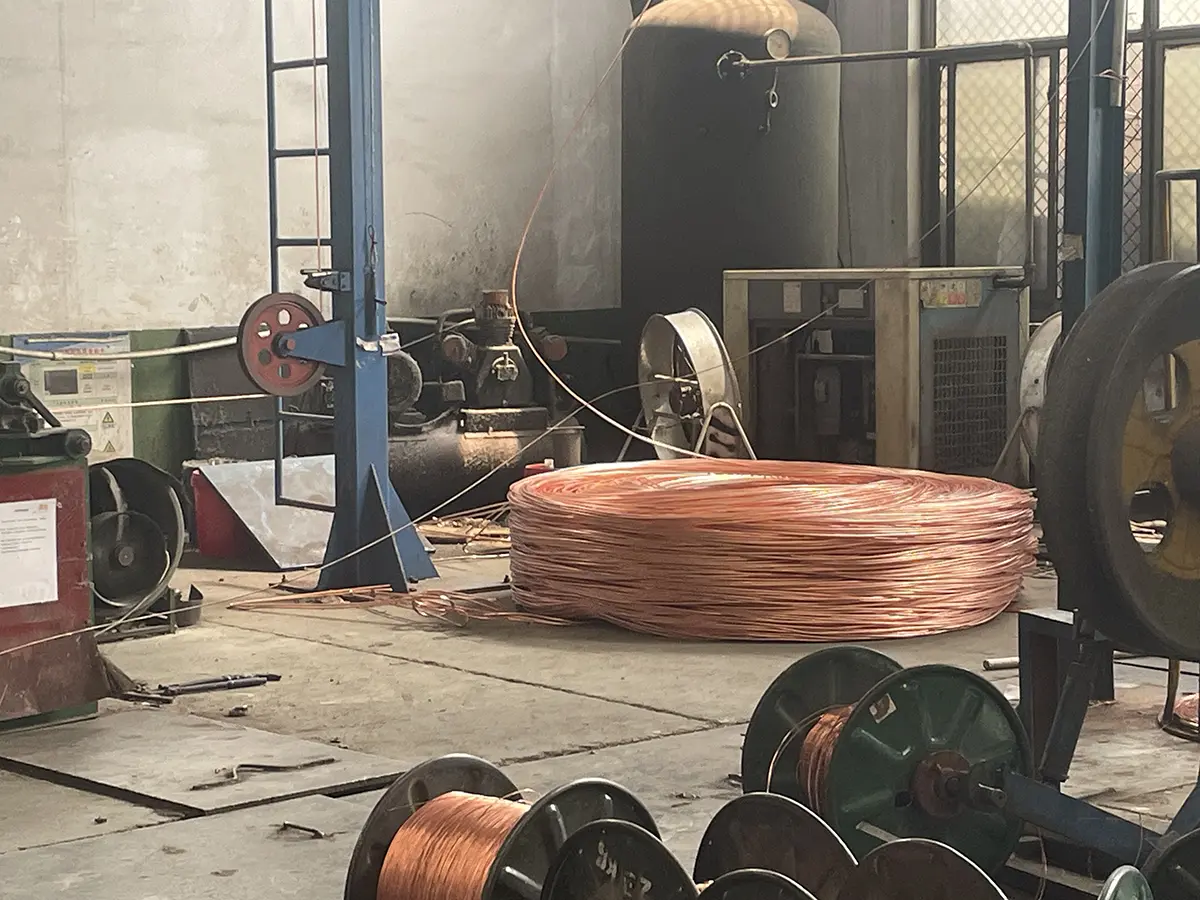

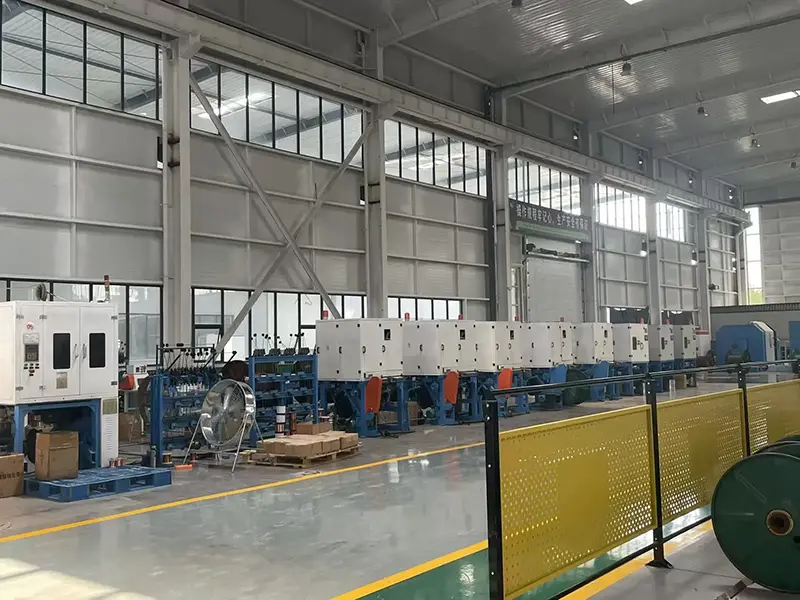

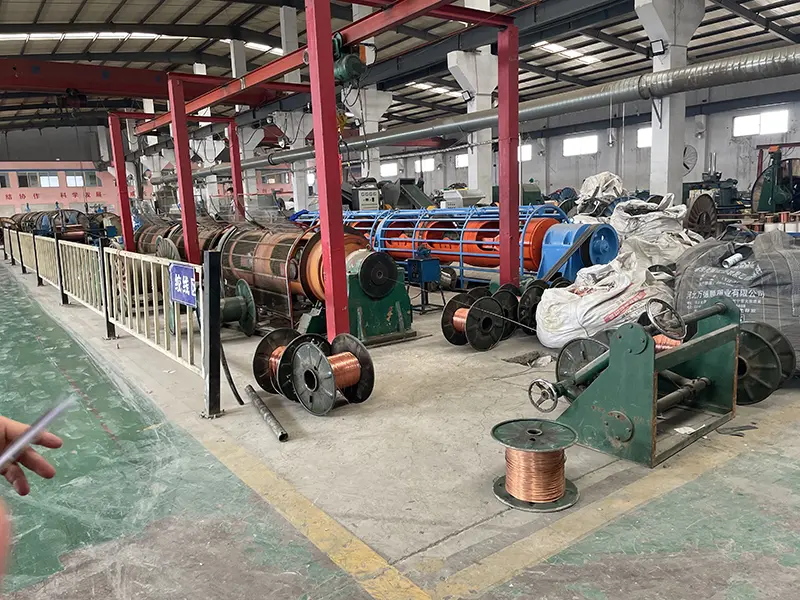

Qiancheng driver sina egna produktionsanläggningar med kabelextrudering och testutrustning för tillverkning och rutinmässig kvalitetskontroll. Produktionsjournaler, råvaruinspektion och elektriska eller förbränningsrelaterade testresultat kan upprätthållas enligt projektdokumentationskrav. För projekt som kräver ytterligare verifiering kan fabriksbesök och provtagning från tredje part ordnas i enlighet med projektvillkoren.
Ledarmaterial, isoleringsmassa, mantelmaterial, ledardimensioner och isoleringstjocklek kontrolleras under tillverkningen enligt gällande specifikation. Dimensionskontroller och elektriska tester ger praktiska kontrollpunkter innan färdig kabel släpps för leverans.
Dokumentation på batchnivå kan användas för att ansluta den färdiga kabeln med dess produktions- och inspektionsregister. Där projektdokumentation kräver rullidentifiering, testrapporter eller materialregister kan den erforderliga informationen förberedas med försändelsen.
För export- och infrastrukturprojekt med oberoende kvalitetskontrollkrav kan tredjepartsinspektion eller provtagning koordineras före leverans. Besiktningens omfattning kan definieras enligt inköpsspecifikationen, tillämplig standard och acceptanskrav.
Där IEC 60332-testning specificeras, kan den relevanta kabelkonstruktionen utvärderas för flamutbredning enligt tillämplig del av IEC 60332-serien. Den exakta testnivån bör bekräftas mot projektspecifikationen eftersom olika kabelkonstruktioner och installationsarrangemang kan kräva olika testmetoder.
Prestanda med låg röknivå är särskilt relevant i slutna utrymmen där rök kan påverka sikten, evakueringen och brandtjänstens tillgång. IEC 61034 tillhandahåller testmetoder för att mäta rökdensitet under definierade brinnförhållanden, så projektdokumentationen bör identifiera den erforderliga testmetoden och acceptansnivån snarare än att bara förlita sig på termen "låg rök".
För projekt som specificerar halogenfria material bör de relevanta kabelkonstruktions- och materialtestkraven bekräftas före produktion. IEC 60754-1 behandlar bestämning av sur halogengas som utvecklas från kabelmaterial under förbränning, vilket ger en separat verifieringspunkt från flamutbredning och rökdensitetstestning.
Koppar XLPE LSZH lågspänningskabel kan specificeras för lågspänningsdistributionskretsar i tunnelbanestationer, järnvägsbyggnader, plattformar, serviceområden och annan sluten infrastruktur där projektdokument kräver lågrök- och halogenfri kabelkonstruktion.
Tillämpningar kan inkludera kraftfördelningskretsar som betjänar avdelningar, operationsområden, akutmottagningar, allmänna utrymmen och stödjande anläggningar. Kabelval bör följa byggnadens elektriska design, brandsäkerhetsspecifikationer och installationskrav.
Kabeln är lämplig för lågspänningsdistribution i kontorsbyggnader, köpcentrum, skolor, utställningsanläggningar och andra offentliga byggnader där krav på rök och förbränningsprodukter ingår i den elektriska specifikationen.
Typiska applikationer inkluderar underjordiska parkeringsområden, allmännyttiga tunnlar, utrustningsrum och annan sluten serviceinfrastruktur. Installationsdesign bör ta hänsyn till kabelgruppering, värmeavledning, mekaniskt skydd och åtkomst för underhåll.
Flygplatser, järnvägsanläggningar, kommunikationsrum och andra tekniska byggnader kan ange LSZH-kabelkonstruktioner för utvalda lågspänningskretsar. Den slutliga kabeltypen bör anpassas till kretsfunktionen och projektets brandprestandakrav.
Kabeldimensionering bör börja med konstruktionsströmmen och sedan kontrolleras mot installationsmetod, omgivningsförhållanden, ledargruppering och tillåten temperatur. Det tabellerade ledarmotståndet kan också användas som en del av spänningsfall och förlustberäkningar.
För ledning, tråg eller annan sluten installation bör tillgängligt utrymme, böjradie, värmeavledning och dragförhållanden beaktas innan beställning. Långa kabeldragningar kan kräva ytterligare granskning av spänningsfall och installationsspänning.
Inomhus, underjordiska och delvis utsatta installationer kan ha olika krav på fukt, mekaniskt skydd, temperatur och kemikalieexponering. Kabelkonstruktionen bör därför bekräftas mot den faktiska installationsmiljön snarare än att endast väljas utifrån spänning och ledarstorlek.
För infrastruktur- och exportorder kan upphandlingsdokumenten innehålla tekniska datablad, rutintestprotokoll, inspektionsrapporter, förpackningsinformation och rullidentifiering. Att tillhandahålla dessa krav före produktion hjälper till att anpassa tillverkning och inspektion till processen för projektacceptans.
För specifikationsgranskning kan kunder tillhandahålla märkspänning, ledarstorlek, erforderlig kabellängd, installationsmetod, förväntad belastning och projektstandard. Qiancheng kan använda dessa detaljer för att bekräfta lämplig koppar XLPE LSZH lågspänningskabelkonstruktion och förbereda motsvarande tekniska dokumentation.
För projektorder är det också användbart att bekräfta de erforderliga flamskydds-, rökemissions- och halogenfria testnivåerna före produktion. Där tredjepartsbesiktning eller specifika krav på rullemärkning och dokumentation gäller, kan dessa inkluderas i det tekniska avtalet och inköpsspecifikationen.
S: LSZH-kabelkonstruktionen är utformad för att begränsa rökutveckling och halogenhaltiga förbränningsprodukter när de specificerade materialen och testkraven är uppfyllda. Konventionell PVC-kabel använder ett halogeninnehållande polymersystem. Rätt val beror på brandsäkerhetsspecifikationen och gällande standarder för installationen.
S: XLPE ger elektrisk isolering med en högre normal driftstemperaturkapacitet än konventionell PVC-isolering. Det används ofta där stabil isoleringsprestanda och värmebeständighet krävs. Den tillåtna driftstemperaturen bör bekräftas från tillämplig kabelspecifikation.
S: Huvudfaktorerna inkluderar designström, installationsmetod, omgivningstemperatur, kabelgruppering, kretslängd, spänningsfall och kortslutningsförhållanden. Ledarstorleken bör bestämmas utifrån den kompletta elektriska konstruktionen snarare än enbart strömstyrkan.
S: Det kan övervägas för dessa applikationer där projektspecifikationen kräver en lågspänningskopparkabel med XLPE-isolering och LSZH-konstruktion. De erforderliga låga-, rök- och halogenfria testnivåerna bör bekräftas mot tillämplig projektstandard innan beställning.
S: Beroende på beställningskraven kan dokumentationen innehålla tekniska specifikationer, inspektions- eller testprotokoll, rullidentifiering, förpackningsinformation och andra överenskomna kvalitetsdokument. Tredjepartsbesiktning kan också samordnas när projektet kräver det.
A: Ja. Fabriksbesök och tredje parts provtagning eller besiktning kan samordnas enligt beställning och besiktningsplan. Kontrollomfattningen bör överenskommas i förväg så att nödvändiga produktionsdokument, prover och testartiklar finns tillgängliga.
S: Användbar information inkluderar ledarstorlek, antal kärnor, nödvändig kabellängd, spänningsnivå, installationsmetod, destination, tillämplig standard och eventuella specifika krav på låga, rök eller halogenfri. Om den slutliga specifikationen ännu inte är fastställd kan projektansökan och elektrisk belastning tillhandahållas för första teknisk granskning.
