21/35kV XLPE isolerad strömkabel

21/35kV XLPE-isolerad kraftkabel från Qiancheng uppfyller monteringskraven för högspänningsledningar som t.ex. renovering av kraftnät i stadsmiljö och kraftöverföring för transformatorstationer för industriell gruvdrift.

Produktdefinition och introduktion

Fullständigt produktnamn

Qiancheng 21/35kV XLPE-isolerad strömkabel. Den överensstämmer med dubbla standarder GB/T 12706 och IEC 60840. Med märkspänning på 21/35kV fungerar den som en viktig kraftöverföringskabel för medel- och högspänning.

Enterprise Qualification Support

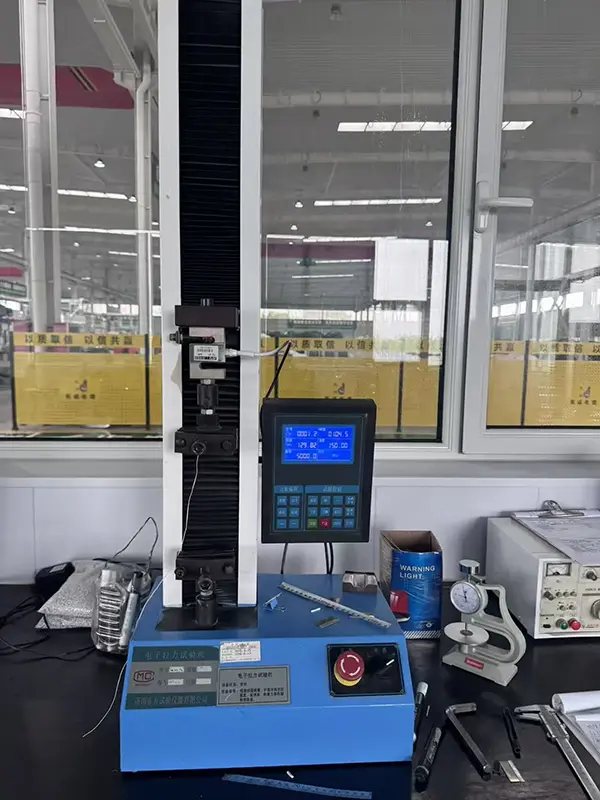

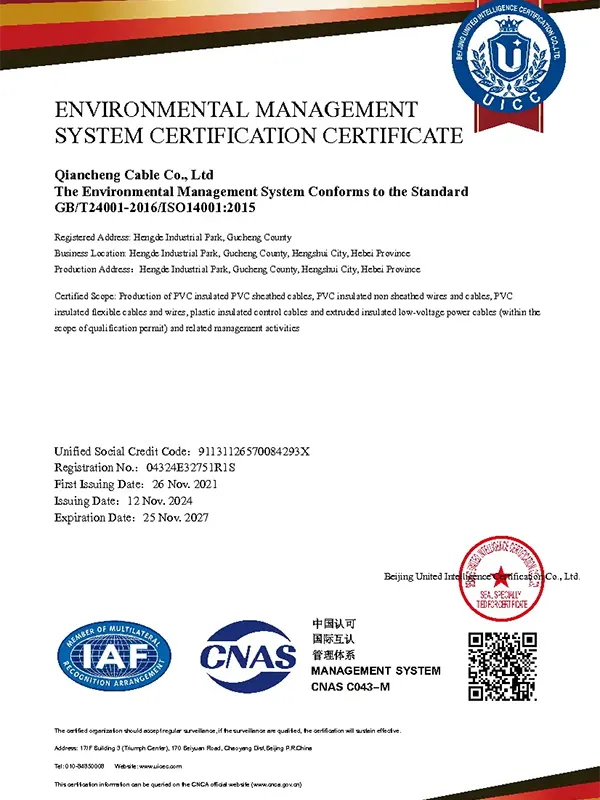

Vår fabrik har 20 års erfarenhet av kabeltillverkning. Den är utrustad med ett CNAS-ackrediterat testlaboratorium. Fullständiga kvalifikationer kan verifieras på den officiella webbplatsen. Varje parti kablar levereras med kvalitetskontrollrapporter och fabrikscertifikat, och alla kvalifikationsdokument är spårbara för verifiering.

Verifierade praktiska projektfall

Mer än 800 000 meter Qiancheng 21/35kV XLPE-isolerad strömkabel har levererats för utbyggnad av transformatorstation, renovering av högspänningsströmförsörjning i gruvområden och övergripande kraftdistributionsprojekt i industriparker i Shandong-regionen. Fältdriftstester visar att isoleringen inte åldras eller går sönder efter 3 års kontinuerlig fulllastdrift.

Tabell för produktspecifikationer och tekniska parametrar

Intern kabelstruktur

Dirigent

Högren syrefri komprimerad tvinnad kopparledare. Uppmätt DC-resistans hos ledaren hålls strikt inom nationella standardgränser, med låg ledningsförlust. Uppmätt temperaturökning vid starkströmsbelastning ≤65K.

Trippel samextruderad XLPE-isoleringsskikt

Tillverkad genom integrerad trippel-samextruderingsprocess. Isoleringstjockleken är enhetlig utan luftspalter. Den klarar stabilt 42kV effekt-frekvens spänningstest i 1 timme utan haveri. Den fungerar som den tryckbärande kärnstrukturen för Qiancheng 21/35kV XLPE-isolerad strömkabel.

Avskärmande lager

Kombinerad struktur av inre halvledande skärm och yttre halvledande skärm, som utjämnar elektriskt fältfördelning och förhindrar isolationsskador orsakade av lokal elektrisk fältkoncentration.

Pansar & Ytterhölje

Armering av stålband motstår krosskraft och skador från underjordisk utgrävning. HDPE ytterhölje ger syra-alkali-korrosionsbeständighet och UV-åldringsbeständighet, lämplig för flera läggningsscenarier: direkt nedgrävning, installation av ledningar och dragning av kabelrännor.

Kärnproduktfördelar

Utmärkt isoleringsstabilitet

XLPE tvärbundet material har en temperaturbeständighetsklass på 90 ℃. Den tål kortvarig överbelastning vid 250 ℃ i 5 sekunder utan att smälta. Isolering försämras knappast under långvarig tung belastningsöverföring, vilket minskar frekvensen av linjefelsunderhåll.

Fullt spårbar kvalitetskontroll

Testprocedurer från inkommande inspektion av kopparmaterial till leverans av färdig kabel. Nyckeltestdata inklusive spänningshållfasthet, partiell urladdning och termisk åldring registreras i systemet. Köpare kan komma åt alla ursprungliga testdata via batchnummer.

Lägre förlust & högre energibesparing

Prestanda Kompaktformad ledare uppnår en fyllningskoefficient över 92%. Jämfört med vanliga löst tvinnade kablar minskar spänningsfallet med cirka 7 % vid faktisk mätning, vilket sparar strömförbrukningsförlust under långvarig drift av elnätet.

Stark anpassningskompatibilitet

Anpassningsbar Qiancheng 21/35kV XLPE-isolerad strömkabelalternativ: LSZH halogenfri lågrökmantel, klass-A flamskyddad typ och brandbeständig typ, anpassad till speciella brandskyddsarbetsförhållanden som tunnlar och slutna kraftfördelningsrum.

Standard riktlinjer för installation och läggning

Direkt nedgrävd Läggning

Lägg finsanddyna på dikets botten före läggning. Nedgravningsdjup för pansarkablar ≥0,8m. Undvik områden där tunga fordon rullar. Komplett vägmarkering efter byggnationen för att förhindra kabelavskärning vid senare grävning.

Kabelränna / Tunnelförläggning

För enkel Qiancheng 21/35kV XLPE-isolerad kraftkabel ska läggningsböjningsradien inte vara mindre än 15 gånger kabelns yttre diameter. Reservera värmeavledningsgap för flerkablar för att undvika överhettning orsakad av tät stapling.

Begränsningar för läggningsmiljö

Undvik långvarig nedsänkning i starkt korrosivt avloppsvatten och oskyddad exponering utomhus under intensivt solljus. Förvärm kablarna innan de läggs vid temperaturer under 0℃ för att förhindra spröd sprickbildning i yttermanteln.

Acceptans av slutförande

Omtestning av effekt-frekvensspänningsbeständighet ska utföras efter avslutad läggning. Strömbrytning är tillåten endast efter godkända tester. Våra professionella tekniker kan skickas för att ge vägledning om acceptans på plats.

FAQ

F1: Vilka praktiska fördelar kan den kompakterade ledareprocessen med 21/35kV XLPE-isolerad strömkabel ge?

S: Jämfört med en konventionell löst tvinnad ledare kan den komprimerade konstruktionen minska ledargap och stödja lägre elektriskt motstånd. Det hjälper också till att hantera temperaturhöjningar under högströmsbelastning, vilket är användbart för långvariga kraftöverföringstillämpningar.

F2: Vilken kortvarig överbelastningstemperatur tål XLPE-isoleringen?

S: Den långsiktiga driftstemperaturen för XLPE-isolering är 90 ℃. Under kortslutning eller kortvariga överbelastningsförhållanden kan isoleringen motstå temperaturer på upp till 250 ℃ under en specificerad kort period. Faktiska driftgränser bör följa tillämplig kabelstandard och installationsvillkor.

F3: Vilka funktioner utför de inre och yttre halvledande sköldarna?

S: De inre och yttre halvledande skikten hjälper till att kontrollera det elektriska fältfördelningen runt isoleringen. Genom att minska den lokala koncentrationen av elektriska fält vid ledar- och isoleringsgränssnitten, stödjer skärmningssystemet stabil isoleringsprestanda under högspänningsdrift.

F4: Vilka är de viktigaste konstruktionspunkterna för direkt nedgrävd installation?

S: En pansarkonstruktion är i allmänhet att föredra där direkt nedgrävning kräver ytterligare mekaniskt skydd. En lämplig sandkudde kan tillhandahållas i botten av diket, och nedgrävningsdjupet bör uppfylla tillämplig projektspecifikation. Kabelsträckor bör också vara tydligt markerade efter installation, särskilt i områden där senare schaktning eller fordonstrafik kan förekomma.

F5: Vilka är kraven på bockning och arrangemang för kabelrännor eller tunnelinstallation?

S: Den minsta böjradien för en enstaka kabel bör inte vara mindre än 15 gånger dess ytterdiameter om inte tillämplig specifikation anger annat. När flera kablar installeras parallellt bör tillräckligt avstånd upprätthållas för värmeavledning. Överdriven stapling bör undvikas för att förhindra onödig temperaturhöjning.

F6: Vilka miljöer är olämpliga för direktläggning?

S: Långvarig exponering för starkt korrosivt avloppsvatten och oskyddade utomhusförhållanden med intensivt solljus bör undvikas om inte den valda kabelkonstruktionen har verifierats för dessa miljöer. För installation vid omgivningstemperaturer under 0℃ bör lämpliga förvärmningsåtgärder vidtas för att minska risken för spröda skador på höljet.

F7: Vilka tester bör slutföras innan den installerade kabeln spänningssätts?

S: Efter installationen ska den erforderliga elektriska inspektionen och spänningsmotståndstestet för effektfrekvensen slutföras i enlighet med tillämplig standard och projektkrav. Kretsen ska spänningssättas först efter att de erforderliga testerna har godkänts och installationen har godkänts. Teknisk assistans kan tillhandahållas för projektspecifika acceptanskrav.
