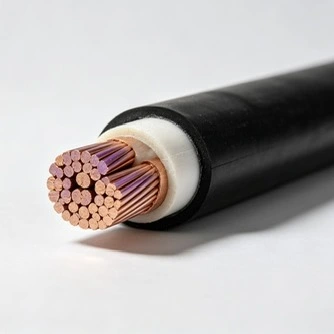

För inhemska och internationella infrastrukturprojekt är Qiancheng 6/10kV XLPE isolerad strömkabel designad för applikationer för medelspänningsdistribution. Produkten finns med koppar- eller aluminiumledare och kan specificeras för olika ledarstorlekar och installationsförhållanden. Qiancheng upprätthåller produktions- och testregister för att stödja kvalitetskontroll på batchnivå och produktspårbarhet.
|
Nominell ledarens tvärsnittsarea (mm²) |
Isoleringstjocklek (mm) |
Skifttjocklek (mm) |
Ungefärlig kabel yttre diameter (mm) |
DC-motstånd Cu (Ω/km) |
DC-motstånd Al (Ω/km) |
Testspänning (kV/5min) |
Ampacity-Cu in Air (A) |
Ampacity-Al in Air (A) |
Ampacity-Cu i direkt begravd jord (A) |
Ampacity-Al i direkt begravd jord (A) |
|
1×251×35 |
3.43.4 |
2.02.0 |
2022 |
≤0,7270≤0,5240 |
≤1,2000≤0,8680 |
2121 |
140170 |
110135 |
150180 |
115135 |
|
1×501×70 |
3.43.4 |
2.02.0 |
2324 |
≤0,3870≤0,2680 |
≤0,6410≤0,4430 |
12.512.5 |
205260 |
160200 |
215265 |
160200 |
|
1×951×120 |
3.43.4 |
2.02.0 |
2628 |
≤0,1930≤0,1530 |
≤0,3200≤0,2530 |
12.512.5 |
315360 |
245280 |
315360 |
240270 |
|
1×1501×185 |
3.43.4 |
2.02.0 |
3031 |
≤0,1240≤0,0991 |
≤0,2060≤0,1640 |
12.512.5 |
410470 |
320365 |
405455 |
305345 |
|
1×2401×300 |
3.43.4 |
2.02.0 |
3436 |
≤0,0754≤0,0601 |
≤0,1250≤0,1000 |
12.512.5 |
555640 |
435500 |
530595 |
400455 |
|
1×4001×500 |
3.43.4 |
2.52.5 |
3942 |
≤0,0470≤0,0366 |
≤0,0778≤0,0600 |
12.512.5 |
745885 |
585580 |
680765 |
520595 |
|
1×6301×800 |
3.43.4 |
2.52.6 |
4852 |
≤0,0283≤0,0221 |
≤0,0469≤0,0367 |
12.512.5 |
9801100 |
790910 |
850950 |
680765 |
|
1×10003×25 |
3.43.4 |
2.82.5 |
5742 |
≤0,0176≤0,7270 |
≤0,0291≤0,1200 |
12.512.5 |
1230120 |
103090 |
1040125 |
850100 |
|
3×353×50 |
3.43.4 |
2.52.5 |
4446 |
≤0,5240≤0,3870 |
≤0,8680≤0,6410 |
12.512.5 |
140165 |
110130 |
155180 |
120140 |
|
3×703×95 |
3.43.4 |
3.03.0 |
5054 |
≤0,2680≤0,1930 |
≤0,4430≤0,3200 |
12.512.5 |
210255 |
165300 |
220265 |
170210 |
|
3×1203×150 |
3.43.4 |
3.03.0 |
5862 |
≤0,1530≤0,1240 |
≤0,2530≤0,2060 |
12.512.5 |
290330 |
225255 |
300340 |
235200 |
|
3×1853×240 |
3.43.4 |
3.03.5 |
6571 |
≤0,0991≤0,0754 |
≤0,1640≤0,1250 |
12.512.5 |
375435 |
295345 |
380435 |
300345 |
|
3×3003×400 |
3.43.4 |
3.53.7 |
7584 |
≤0,0601≤0,0470 |
≤0,1005≤0,0778 |
12.512.5 |
495565 |
390450 |
485520 |
390440 |
XLPE-isoleringssystemet ger stabil elektrisk isolering för mellanspänningsdistribution. Dess prestanda beror på isoleringskvalitet, ledardesign, skärmningsstruktur och korrekt installation. Kabelspecifikationen bör väljas enligt märkspänning, driftström, installationsmiljö och tillämplig kabelstandard.
Det metalliska skärmskiktet ger en kontrollerad elektrisk bana runt den isolerade ledaren och stöder det övergripande isoleringssystemet. Korrekt skärmning, skarvning och avslutning är viktiga för att bibehålla elektrisk prestanda efter installation, särskilt i mellanspänningsdistributionsnät.
Koppar- och aluminiumledare finns tillgängliga för olika projektkrav. Koppar ger högre elektrisk ledningsförmåga, medan aluminium har lägre densitet och kan minska kabelvikten. Val av ledare bör ta hänsyn till strömkapacitet, spänningsfall, installationsutrymme, kabelvikt och projektkostnad snarare än bara ledarematerial.
De angivna storlekarna täcker olika belastningskrav och installationsförhållanden. Det slutliga valet bör baseras på beräknad driftström, tillåtet spänningsfall, krav på kortslutningsmotstånd, omgivningsförhållanden, läggningsmetod och tillämpliga elektriska konstruktionskrav.
För underjordiska allmännyttiga tunnlar, sjukhus, järnvägstransitanläggningar och andra slutna platser bör krav på kabelbrandprestanda bekräftas under den elektriska designfasen. Halogenfria lågrökkonstruktioner kan specificeras där projektet kräver lägre rökemission och minskade korrosiva gaser. Den erforderliga konstruktionen bör bekräftas mot tillämplig lokal standard och projektspecifikation.
För strömfördelning på långa avstånd kan kabelvikt och installationsförhållanden vara viktiga faktorer vid val av ledare. Aluminiumledare kan minska den totala kabelvikten, medan koppar kan väljas där högre ledningsförmåga eller ett mer kompakt ledararrangemang krävs. Det slutliga valet bör baseras på den elektriska beräkningen och installationsförhållandena.
För infrastruktur- och exportprojekt hjälper produktionsdokumentation och testdokumentation att ge spårbarhet från tillverkning till leverans. Qiancheng upprätthåller batch-relaterade produktions- och testregister, som kan stödja kundinspektion och projektkvalitetsdokumentation enligt orderkraven.
Exportprojekt kan kräva fabrikscertifikat, inspektionsprotokoll, tekniska specifikationer och andra stödjande dokument. Dokumentationskraven bör bekräftas före produktionen så att de tillhandahållna dokumenten överensstämmer med kontraktet, inspektionsförfarandet och destinationsmarknadens krav.
Produkten kan användas i 6/10 kV medelspänningskraftdistributionssystem som betjänar industriparker, gruvanläggningar, kommunala tunnlar, järnvägsinfrastruktur, sjukhus och stadstransformatorstationer. Kabelkonstruktion och ledarstorlek bör väljas i enlighet med den specifika installationsmiljön och elektrisk belastning.
När omgivningstemperaturen är under 0℃ bör installationen följa tillverkarens specificerade hanteringstemperatur. Om förvärmning krävs, bör kabeln föras över 5 ℃ före läggning. Undvik överdriven böjning, stötar och kontakt med vassa kanter under installationen som kan skada manteln eller isoleringen.
Kabelmantlar bör skyddas mot skärsår, nötning och mekanisk påverkan under transport och läggning. För underjordiska installationer behövs lämpliga tätnings-, skarv- och avslutningsprocedurer för att begränsa vatteninträngning. Den specificerade böjningsradien och dragspänningen bör också beaktas vid installationen.
Enledade AC-kablar bör inte dras individuellt genom ferromagnetiska stålrör eftersom inducerade strömmar kan orsaka ytterligare uppvärmning. Där ledningsskydd krävs bör kabelarrangemanget utformas enligt gällande elinstallationskrav.
Leveranspaketet kan innehålla fabrikscertifikat, inspektionsprotokoll, tekniska specifikationer och information om batchspårbarhet enligt orderkraven. För utländska projekt kan kinesisk-engelsk dokumentation utarbetas vid behov för tull, inspektion eller projektöverlämnande.
För val av specifikationer kan kunder tillhandahålla den erforderliga spänningsnivån, ledarmaterial, tvärsnittsarea, kabellängd, installationsmetod och applikationsförhållanden. Qiancheng kan granska dessa krav och tillhandahålla motsvarande produkt och teknisk dokumentation för beställningen.
S: Den är lämplig för medelspänningskraftdistributionssystem i industriparker, gruvanläggningar, kommunala tunnlar, järnvägsinfrastruktur, sjukhus och stadstransformatorstationer. Den specifika konstruktionen bör väljas i enlighet med installationsmiljön, belastningskrav och tillämpliga standarder.
S: En halogenfri lågrökkonstruktion kan specificeras när projektet kräver det. Dess brandprestandakrav bör bekräftas mot tillämplig kabelstandard, lokal brandkod och projektspecifikation före produktion.
S: Valet beror på strömkapacitet, spänningsfall, ledarstorlek, kabelvikt, installationsförhållanden och projektkostnad. Koppar övervägs generellt där högre ledningsförmåga krävs, medan aluminium kan övervägas när lägre kabelvikt är en viktig projektfaktor.
S: Produktionskvaliteten kontrolleras genom materialinspektion, tillverkningsprocesskontroll och testning av färdiga produkter. Batchrelaterade produktions- och testregister upprätthålls för att stödja spårbarhet och kundinspektionskrav.
S: Installationen ska följa den specificerade lägsta hanteringstemperaturen och tillverkarens instruktioner. När omgivningstemperaturen är under 0 ℃ kan förvärmning över 5 ℃ krävas innan läggning. Kabeln bör också skyddas från överdriven böjning, stötar och vassa kanter.
S: Detta arrangemang bör generellt undvikas eftersom en enledad AC-kabel inuti en ferromagnetisk stålledning kan generera inducerade strömmar och ytterligare värme. Rörarrangemanget och kabelgrupperingen bör utformas enligt tillämpliga installationskrav.
