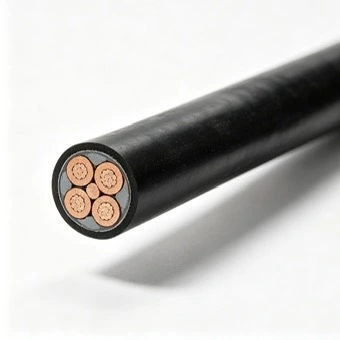

Koppar PVC-brandsäker lågspänningskabel är en lågspänningskabelkonstruktion som innehåller kopparledare, PVC-isolering och mantel, och ett brandsäkert glimmerskikt. Den är avsedd för kretsar där strömkontinuitet under ett specificerat brandtillstånd krävs, inklusive nödkraft, brandskydd och andra säkerhetsrelaterade elektriska system. Qiancheng tillverkar kabeln med kontrollerade processer för ledare, isolering, brandbeständighet och testning av färdiga produkter.
|
Nominell sektion (mm²) |
Minsta antal ledare |
Ledarens ytterdiameter （mm） |
Nominell tjocklek på PVC-isolering/mm |
Ungefärlig ytterdiameter på isolering/mm |
Maximalt ledarmotstånd vid 20 ℃ (Ω/km) koppar |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5 (B) |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4(B) |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Elektrolytiska kopparstavar med hög renhet dras in i den erforderliga ledardiametern genom dragutrustning med flera munstycken. Kontinuerlig glödgning används för att lindra inre spänningar och bibehålla de erforderliga mekaniska egenskaperna. Ledarresistans kontrolleras under produktionen mot specificerade elektriska krav.

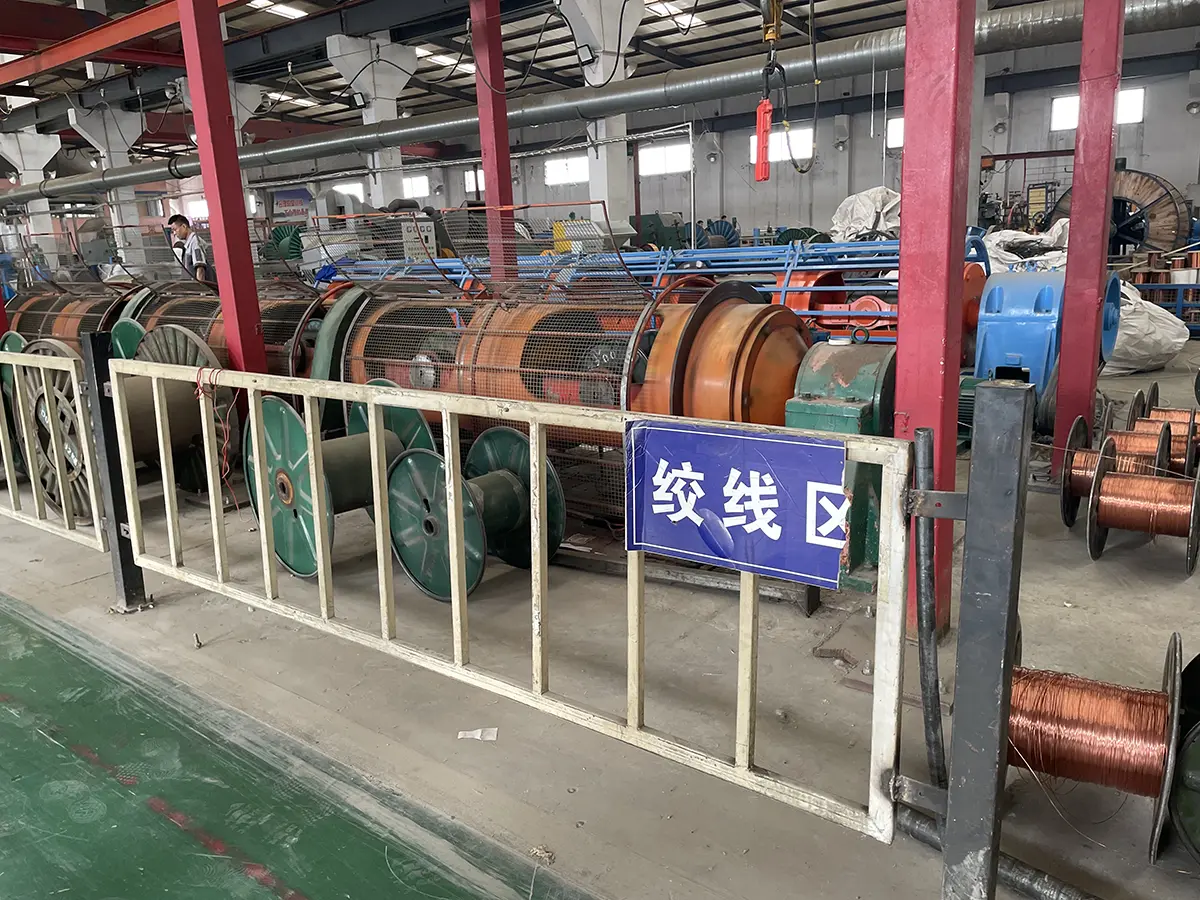

För tvinnade konstruktioner arrangeras och tvinnas individuella koppartrådar enligt den specificerade ledarstrukturen. Processen styr förläggningslängden och ledargeometrin samtidigt som den bibehåller den flexibilitet som krävs för kabelinstallation.
Det brandsäkra skiktet bildas genom att linda glimmerband runt ledaren eller kabelkärnan enligt angiven konstruktion. Överlappning och täckning kontrolleras under produktionen så att det brandsäkra skiktet förblir kontinuerligt runt den skyddade sektionen.
Flamskyddad PVC-isolering extruderas runt ledaren. Isoleringsdimensioner och koncentricitet övervakas under produktionen för att bibehålla den specificerade tjockleken och minska lokal elektrisk spänning orsakad av överdriven excentricitet.
En gnisttestare online kontrollerar isoleringens integritet under extrudering. När ett isoleringsfel upptäcks kan den påverkade positionen identifieras för inspektion och korrigerande åtgärder innan nästa produktionssteg.
För flerkärniga konstruktioner sammankopplas de isolerade kärnorna med angivna fyllnadsmaterial. Processen bibehåller den avsedda kabelgeometrin och ger en konsekvent grund för den yttre manteln.
Flamskyddad PVC extruderas som yttermantel enligt vald kabelkonstruktion. Produktidentifiering kan markeras på höljet, inklusive relevant modell- och specifikationsinformation som krävs för installation och inspektion.
Färdiga kablar kontrolleras enligt gällande tekniska specifikationer. Inspektion kan innefatta brandmotståndstestning, effekt-frekvens motstå-spänningstestning, isolationsmotståndsmätning, ledarresistans och lågtemperaturböjningstest där så krävs.

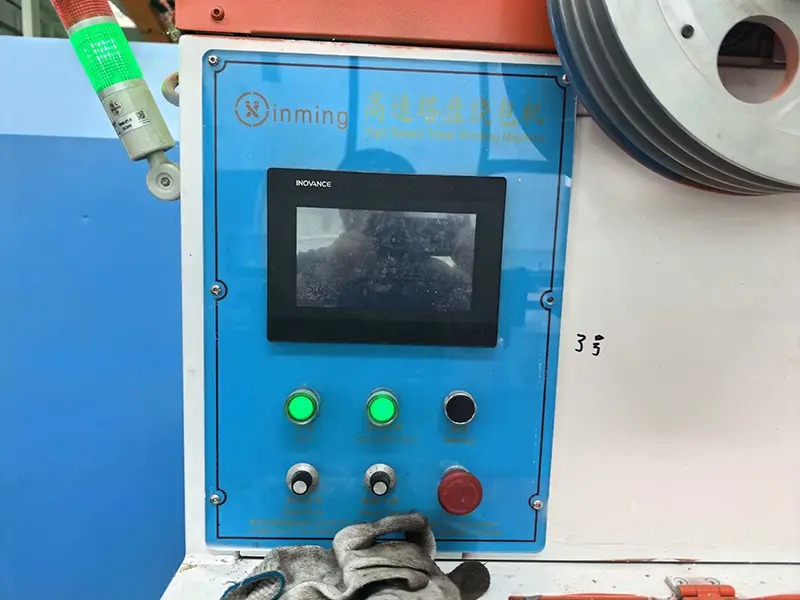

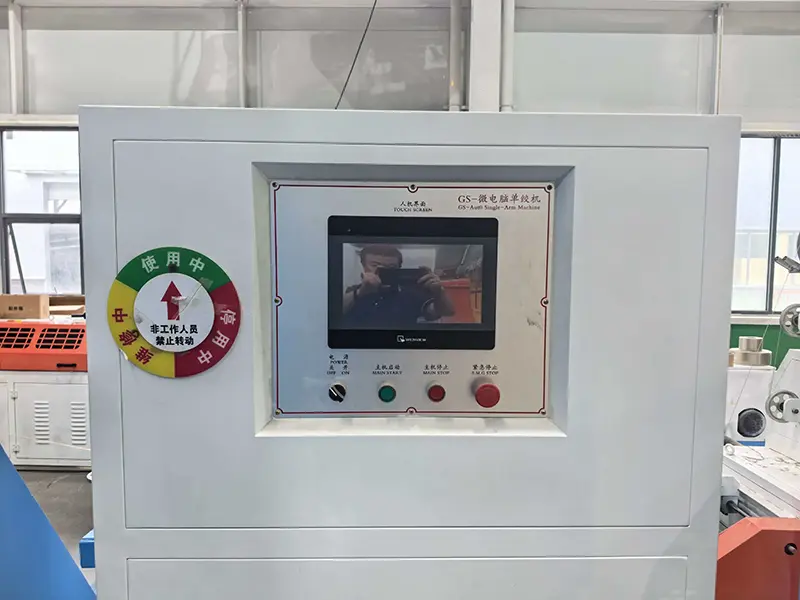

Qianchengs kabelproduktionsutrustning inkluderar enkelsträngare, sexskivors tvärsträngare, mikrodatorstyrda strängare, höghastighetslindningsmaskiner, PVC-isolerings- och mantelsträngsprutningslinjer, kabelutrustning, integrerad märknings- och strängsprutningsutrustning och automatiska lindnings- och upptagningssystem.
Inkommande material som syrefria kopparstavar, glimmerbrandbeständig tejp och flamskyddade PVC-föreningar kan inspekteras innan de går in i produktionen. Materialinspektionsregister ger en referens för efterföljande partispårbarhet och processkontroll.
Viktiga processparametrar inkluderar glimmer-tejpöverlappning, isoleringstjocklek, ledardimensioner och extruderingsförhållanden. Patrullinspektion utförs under produktionen för att identifiera dimensions- eller processavvikelser innan kabeln når färdigproduktstadiet.

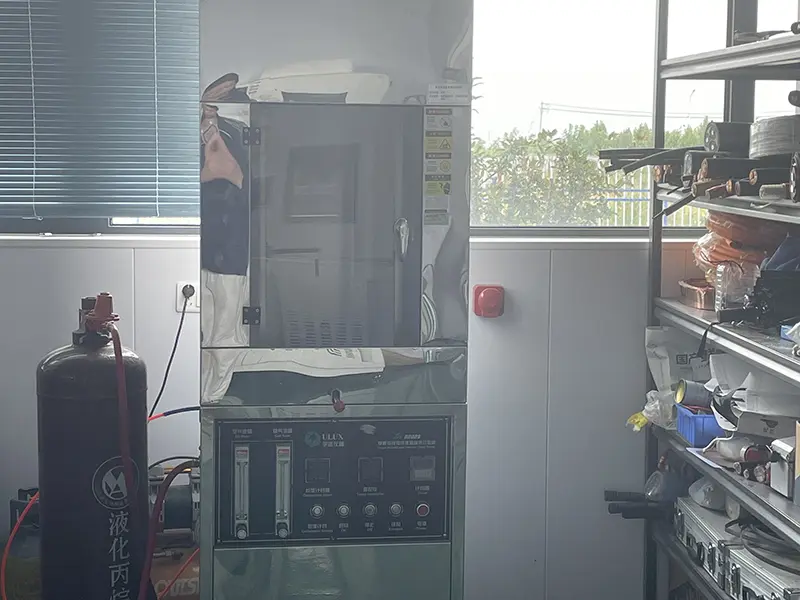

För den tillämpliga brandbeständiga konstruktionen kan brandexponeringstestning utföras under de angivna testförhållandena. Den tillhandahållna produktionsinformationen hänvisar till ett 750℃ brandtest med 90 minuters varaktighet enligt GB/T 19216. Den faktiska testmetoden, provkonstruktionen och acceptanskriterierna bör bekräftas mot tillämplig standard och produktspecifikation.
Elektrisk inspektion kan inkludera effekt-frekvens motstå-spänningstestning, isolationsmotståndsmätning och ledarens DC-resistans. De tillhandahållna data specificerar ett 3,5 kV effekt-frekvens motstå-spänningstest i 5 minuter och isolationsresistans på ≥100 MΩ/km för tillämplig produktspecifikation.
Beroende på produktspecifikationen kan miljöutvärdering inkludera lågtemperaturböjning, UV-vittring och syra-alkali-korrosionstestning. Tillämplig testtemperatur, varaktighet och acceptanskriterier bör bekräftas enligt beställningskraven.
Före leverans kan färdiga kablar kontrolleras med avseende på utseende, produktmärkning, kabelkonstruktion och haspelinformation. Fabriksinspektionsprotokoll och andra erforderliga tekniska dokument kan tillhandahållas enligt beställning och projektkrav.
Det brandbeständiga glimmerskiktet bildar en isolerande barriär runt ledaren vid exponering för hög temperatur. I kombination med den flamskyddade PVC-isoleringen och manteln är konstruktionen avsedd att bibehålla kretsens integritet under den specificerade testtiden snarare än att bara begränsa flamutbredningen.
Koppar PVC Brandsäker Lågspänningsströmkabel har enhetlig, icke-excentrisk isoleringsskikttjocklek. Alla färdiga kablar klarar vattennedsänkning motstå-spänningstest, vilket eliminerar risker för elektriskt läckage och kortslutning i fuktiga underjordiska miljöer. Jämfört med icke-standardiserade kablar tillverkade av återvunnet material, minskar risken för haverier med 98 %.
Kabelkonstruktionen kombinerar kopparledare, glimmerbrandbeständigt material och flamskyddad PVC-isolering och mantel. Under installationen ska kabeln skyddas från överdrivet drag, vassa kanter och skador på det brandsäkra lagret. Lämpliga brandsäkra skarvtillbehör bör väljas där det krävs av installationsdesignen.
Qiancheng Cable tillverkar kraft- och kontrollkabelprodukter vid sin produktionsanläggning i Hengshui, Hebei. Fabriksbesiktning, teknisk dokumentation och projektspecifik produktinformation kan tillhandahållas enligt beställning. För utländska projekt bör de erforderliga certifikaten, testrapporterna och dokumentationen bekräftas före produktion så att de tillhandahållna dokumenten matchar destinations- och projektkraven.
Kabeln kan övervägas för lågspänningskretsar där bibehållande av elektrisk kontinuitet under ett specificerat brandtillstånd är en del av projektkravet, inklusive nödbelysning, brandlarm och andra säkerhetsrelaterade system.
Sjukhus, skolor, kommersiella byggnader och andra offentliga anläggningar kan specificera brandsäkra kabelkonstruktioner för utvalda nöd- och brandskyddskretsar. Den nödvändiga brandtiden och teststandarden bör bekräftas från projektspecifikationen.
Produkten kan användas i kabelrännor, diken och andra skyddade dragsystem där kabelkonstruktionen och installationsförhållandena är kompatibla. Kabeldragning bör ge lämpligt skydd mot mekanisk skada och överdriven böjning.
Industriella anläggningar, infrastrukturanläggningar och andra lågspänningsdistributionssystem kan kräva brandsäkra kretsar för kritisk utrustning. Ledarstorlek, kärnkonfiguration, installationsmetod och brandprestandakrav bör bekräftas före specifikation.
S: En flamskyddad kabel begränsar i första hand flamutbredning, medan en brandbeständig konstruktion innehåller ett brandsäkert skikt avsett att bibehålla kretsens integritet under en specificerad period under definierade brandtestförhållanden. Tillämplig brandtid och testtemperatur beror på produktspecifikation och standard.
S: Ledaren är gjord av koppar. Den tillhandahållna produktionsinformationen specificerar högren elektrolytisk kopparstav som utgångsmaterial, följt av dragning och glödgning. Ledarens DC-resistans kontrolleras mot tillämpliga tekniska krav.
S: Beroende på den specificerade konstruktionen kan testning inkludera brandmotstånd, effekt-frekvensmotståndsspänning, isolationsresistans, ledarmotstånd och lågtemperaturböjning. Erforderlig testrapport och inspektionsdokument kan bekräftas vid beställning.
S: Engelskspråkiga tekniska dokument kan utarbetas enligt projektets och beställningskraven. Det erforderliga certifikatet, testrapporten och inspektionsdokumentlistan bör bekräftas i förväg eftersom dokumentationskraven varierar beroende på destination, projekt och tillämplig standard.
S: Kabellängd och specifikation kan diskuteras enligt beställningen. Erforderlig ledartvärsnitt, konstruktion, kvantitet, rullelängd, märkning och andra tekniska detaljer ska anges vid offertbegäran.
S: Typiska installationsmiljöer inkluderar kabelrännor, kabelgravar och andra skyddade lågspänningssystem. Det kan övervägas för nödkraft, brandskydd och kritiska lågspänningskretsar i offentliga byggnader, infrastruktur och industrianläggningar, med förbehåll för projektkraven.
S: Fabriksbesök och tredjepartsinspektion kan diskuteras enligt projektet och inspektionsarrangemanget. Om oberoende provtagning eller testning krävs, bör provtagningsmetod, inspektionsomfattning och tillämplig teststandard överenskommas före leverans.
S: Ange erforderlig ledartvärsnitt, kärnkonfiguration, kabellängd, märkspänning, installationsmetod, brandmotståndskrav och destination. Om projektet kräver specifika standarder, certifikat eller testrapporter, inkludera dessa krav i förfrågan så att produkten och dokumentationen kan kontrolleras tillsammans.
För en projektoffert, tillhandahållande av kabelspecifikation, erforderlig brandbeständighetstid, installationsmetod och dokumentationskrav på förfrågningsstadiet hjälper Qiancheng att bekräfta lämplig konstruktion och inspektionsomfattning.
