För lågspänningsströmkretsar som behöver bibehålla elektrisk kontinuitet under specificerade brandförhållanden, använder koppar PVC FR brandsäker lågspänningsströmkabel en kopparledare med glimmerbrandbeständigt skydd och flamskyddad PVC-isolering och mantel. Konstruktionen är avsedd för nödkraftdistribution och andra installationer där både kretsintegritet och flamspridningskontroll beaktas vid kabelval.
|
Nominell sektion (mm²) |
Minsta antal ledare |
Ledarens ytterdiameter （mm） |
Nominell tjocklek på PVC-isolering /mm |
Ungefärlig ytterdiameter på isolering/mm |
Maximalt ledarmotstånd vid 20 ℃ (Ω/km) koppar |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5 (B) |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4(B) |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Ledaren är gjord av koppar och finns i solid eller tvinnad konstruktion enligt den angivna ledarstorleken. Ledardimensionerna och maximala resistansvärden finns i den tekniska tabellen för referens vid produktval och inspektion.
Ett glimmerbaserat brandbeständigt skikt är inkorporerat runt den isolerade ledaren för att ge termiskt skydd under en definierad brandexponering. Dess funktion är att hjälpa till att bibehålla elektrisk isolering och kretsintegritet under den tid som specificeras av det tillämpliga brandmotståndstestet.
PVC-isoleringen ger elektrisk separation mellan kopparledaren och de yttre skikten. Isoleringstjockleken varierar med ledarens storlek, vilket visas i produktdata. Tillverkningskontroll fokuserar på konsekvent isoleringstäckning och nödvändiga elektriska egenskaper.
Den yttre manteln ger mekaniskt skydd och bidrar till flamskyddande prestanda. För installation utomhus, brickor eller dike bör de faktiska miljöförhållandena beaktas, inklusive temperatur, fukt, ultraviolett exponering och mekanisk belastning.

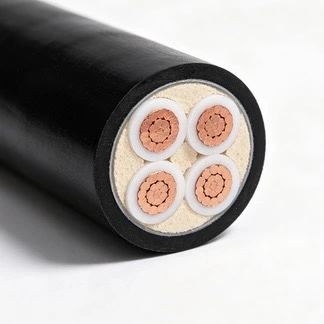

Koppar PVC FR brandsäker lågspänningsströmkabel använder separata funktionella lager för strömöverföring, elektrisk isolering, brandmotstånd och externt skydd. Denna konstruktion gör att kabeln kan utvärderas enligt de specifika elektriska och brandtekniska kraven för ett projekt.

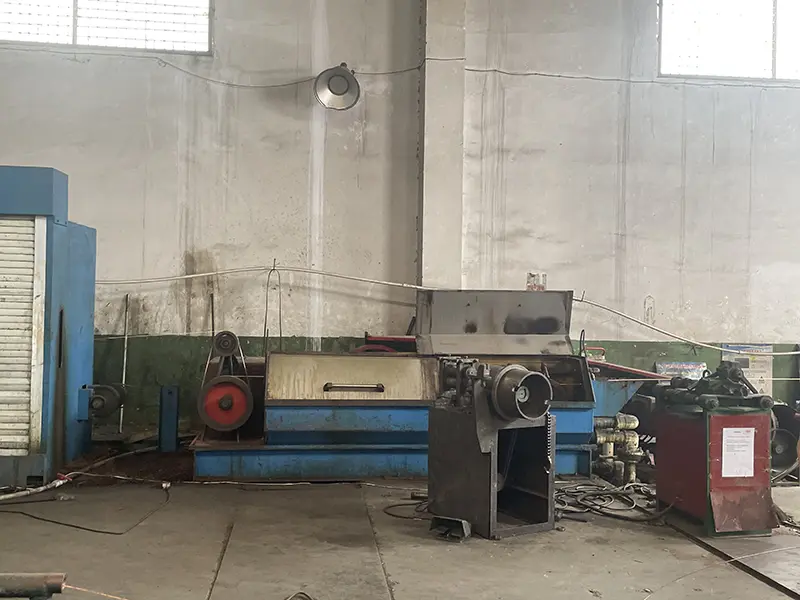

Kopparstavar bearbetas genom tråddragningsutrustning för att erhålla ledare med erforderlig diameter och elektriska egenskaper. Ledarresistans och dimensionskrav styrs under produktion enligt beställd specifikation.
Kontinuerlig glödgning används där det behövs för att justera ledarflexibiliteten och lindra inre spänningar efter dragning. Processtemperatur och linjeförhållanden styrs enligt ledarspecifikationen snarare än att behandlas som ett universellt fast värde för varje kabelkonstruktion.

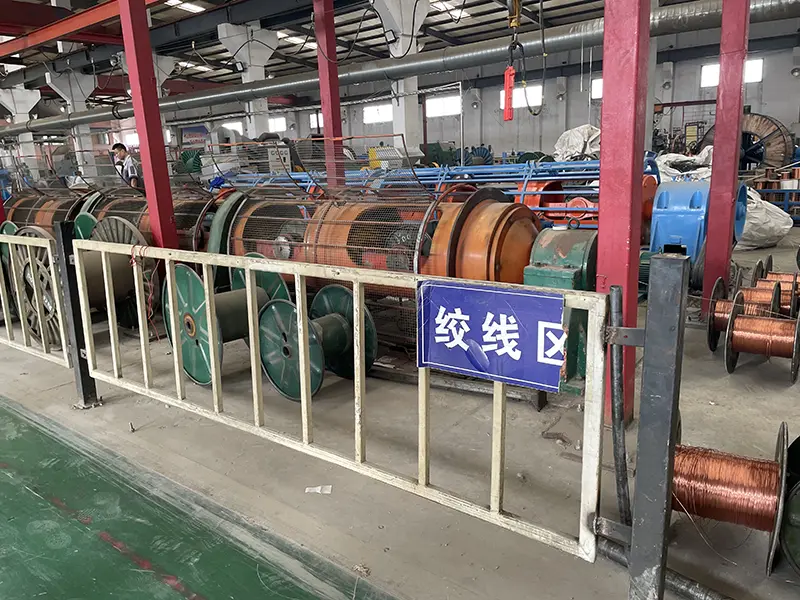

För tvinnade ledare formas individuella ledningar till den specificerade ledarstrukturen. Trådningsprocessen styr läggningslängden och ledargeometrin för att ge ett konsekvent tvärsnitt för efterföljande isolering och bearbetning av brandbeständigt skikt.
Den brandsäkra glimmertejpen appliceras runt ledaren eller den isolerade kärnan med kontrollerad lindningsspänning och överlappning. Konsekvent täckning är viktigt eftersom luckor eller skadade sektioner kan påverka det brandsäkra skiktet under efterföljande testning.
PVC-isolering extruderas runt den förberedda ledaren. Linjestyrning inkluderar isoleringsdimensioner, yttillstånd och elektrisk integritet. Där så anges kan gnisttestning online användas för att identifiera isolationsdefekter under extrudering.
On-line gnisttestning ger kontinuerlig övervakning av isoleringens integritet under extrudering. Defekta sektioner kan identifieras och märkas för ytterligare inspektion innan kabeln går vidare till senare tillverkningsstadier.
För tillämpliga kabelkonstruktioner används fyllnadsmaterial för att bibehålla den avsedda inre geometrin och stödja den erforderliga brandprestandakonstruktionen. Kabeldragningen styrs för att hålla de färdiga kabeldimensionerna inom det specificerade området.
Den flamskyddade PVC-manteln är extruderad över kabelenheten för att ge mekaniskt och miljöskydd. Mantelmått, yttillstånd och färdig ytterdiameter kontrolleras mot produktspecifikationen.
Före leverans kan färdiga kablar kontrolleras för dimensioner, ledarresistans, isoleringsintegritet, spänningsbeständighet och tillämpliga brandprestandakrav. Testprotokoll bevaras enligt produktions- och orderkraven.
Inkommande kopparstavar, glimmerbrandbeständig tejp och PVC-material inspekteras mot erforderligt material och produktionsspecifikationer före användning. Relevanta inkommande inspektionsprotokoll kan behållas som en del av batchkontrollen.
Produktionsinspektionen omfattar ledardimensioner, isoleringsextrudering, glimmerband, kabelgeometri och andra processparametrar som är relevanta för produktkonstruktionen. Elektriska kontroller utförs i de steg som specificeras av produktions- och kvalitetskontrollprocedurerna.
Testning av färdiga kablar kan inkludera brandbeständighetstestning, flamskyddstestning, effekt-frekvensspänningsbeständig testning och isolationsmotståndstestning enligt tillämplig produktspecifikation och projektkrav. De verifierade testförhållandena och resultaten bör refereras från motsvarande testposter.
Produktions- och inspektionsinformation kan kopplas till relevant kabelsats eller rulle. Där det krävs för projektacceptans, kan stödjande testdokument och spårbarhetsinformation tillhandahållas enligt överenskommen dokumentationsomfattning.
Det brandsäkra glimmerskiktet är avsett att hjälpa till att bibehålla kretsintegriteten när kabeln utsätts för specificerade brandförhållanden. Brandbeständighetens varaktighet är ett testresultat snarare än en allmän driftsgaranti, så tillämplig testmetod, temperatur, varaktighet och acceptanskriterier bör bekräftas för varje projekt.
Flamskydd och brandmotstånd beskriver olika kabelegenskaper. Flamskyddande prestanda avser begränsning av flamutbredning under ett definierat test, medan brandmotstånd avser att bibehålla kretsens funktion under en specificerad period under specificerad brandexponering. Båda kraven bör utvärderas separat vid val av kabel.
PVC-isolering utgör den primära elektriska barriären runt ledaren. Enhetlig isoleringstjocklek och elektriska tester är viktiga för att upprätthålla isoleringens integritet under normal drift. Den erforderliga testspänningen och inspektionsmetoden bör följa produktspecifikationen och tillämplig standard.
Den brandsäkra lågspänningskabeln i koppar PVC FR väljs därför inte bara efter ledarens storlek, utan också efter dess nödvändiga brandprestandanivå, installationsmiljö, belastningsström, krav på spänningsfall och tillämpliga elektriska standarder.
Denna kabel kan specificeras för lågspänningsströmkretsar som betjänar nödbelysning, brandpumpar, larmutrustning och andra brandsäkerhetsbelastningar där projektet kräver brandsäker kabelkonstruktion. Den slutliga kabeltypen bör följa byggnadens design och tillämpliga brandsäkerhetskrav.
I industrianläggningar kan kabeln användas för kraftkretsar i områden där flamskyddande och brandbeständiga egenskaper ingår i den elektriska designen. Kabelrännans arrangemang, omgivningstemperatur, gruppering och mekaniskt skydd bör beaktas vid installationen.
Kabeln kan användas i kommunala eldistributions- och kabelgravsprojekt där dess konstruktion är lämplig för de lokala miljöförhållandena. Fukt, temperatur, mekanisk belastning och dränering bör ses över innan du väljer installationsmetod.
Kabelrännor inomhus, utomhusinstallation och kabelgravar kan övervägas i enlighet med kabelkonstruktionen och projektkraven. Långvarig nedsänkning under vatten rekommenderas inte för denna produkt om inte en konstruktion som är speciellt utformad för kontinuerlig vattenexponering specificeras.
För kablar med PVC-isolering, PVC-mantel eller halogenfri flamskyddad mantel, får den omgivande installationstemperaturen inte vara lägre än 0 ℃. Installationsprocedurer bör också ta hänsyn till kabelhantering och miljöförhållanden på arbetsplatsen.
|
Punkt |
Enkelkärnig kabel |
|
Flerkärnig kabel |
|
|
|
Icke bepansrade |
Armerad |
Icke bepansrade |
Armerad |
|
Minsta böjradie vid installation |
20D |
15D |
15D |
12D |
|
Minsta böjningsradie nära anslutningslådor och plintar (böjning ska kontrolleras noggrant, t.ex. genom att bilda styrplåtar) |
15D |
12D |
12D |
10D |
Efter avslutad kabelförläggning ska ett spänningshållfasthetstest utföras i 15 minuter vid en provspänning på 3,5 kV.
För projektutvärdering kan Qiancheng tillhandahålla produktspecifikationer, tillgängliga fabrikstestdokument och andra stödjande dokument enligt den beställda kabelkonstruktionen och kontraktskraven. Kunder kan lämna in ledarstorlek, kabellängd, installationsmetod, erforderlig brandprestandanivå och tillämpliga standarder för teknisk granskning innan produktion.
För utländska projekt kan dokumentationskrav bekräftas före produktion så att relevant produktdata, inspektionsprotokoll och testdokument förbereds med beställningen. Engelskspråkiga tekniska dokument kan tillhandahållas där de är tillgängliga och tillämpliga på den specificerade produkten.
S: Flamskydd avser en kabels förmåga att begränsa flamutbredning under ett definierat test. Brandmotstånd avser att bibehålla kretsens integritet under en specificerad period under specificerade brandförhållanden. De är separata prestandakrav och bör inte behandlas som utbytbara termer.
S: Glimmerskiktet utgör en del av den brandsäkra konstruktionen runt ledaren eller den isolerade kärnan. Under ett specificerat brandtest hjälper det till att skydda isoleringen och stödkretsens integritet under den verifierade testtiden.
S: Den tekniska tabellen innehåller både solida och tvinnade ledningskonfigurationer för vissa mindre tvärsnitt, medan större storlekar använder tvinnade konstruktioner. Ledarstrukturen bör bekräftas enligt erforderlig tvärsektion och produktspecifikation.
S: Valet bör beakta belastningsström, installationsmetod, omgivningstemperatur, kabelgruppering, spänningsfall och kortslutningsförhållanden. Dimensionerna och resistansvärdena i tabellen ger produktdata, medan slutlig dimensionering bör följa gällande elektrisk designstandard.
S: Den specificerade lägsta omgivningstemperaturen för installation är 0 ℃. Minsta böjningsradie är 20D för icke-armerad enkelkärnig kabel, 15D för armerad enkelkärnig kabel, 15D för icke-armerad flerkärnig kabel och 12D för pansarkabel med flera kärnor. Mer restriktiva värden gäller nära anslutningsdosor och plintar som anges i installationstabellen.
S: Enligt de medföljande installationskraven ska ett spänningsbeständighetstest utföras efter läggning vid 3,5 kV i 15 minuter. Själva testproceduren bör följa tillämplig projektspecifikation och elsäkerhetskrav.
S: Installation utomhus och kabeldike kan övervägas när kabelkonstruktionen är lämplig för den faktiska temperaturen, fukt, UV-exponering och mekaniska förhållanden. Långvarig nedsänkning under vatten rekommenderas inte för denna produkt.
S: Beroende på produktkonfiguration och kontrakt kan tillgänglig dokumentation inkludera produktspecifikationer, fabrikstestprotokoll, spänningsmotståndstestresultat, brandprestandatestrapporter och batchrelaterad spårbarhetsinformation. Nödvändiga dokument bör bekräftas före produktion.
