Aluminium PVC FR Brandsäker lågspänningsströmkabel

Qiancheng Aluminium PVC FR Brandbeständig lågspänningskabel är designad för lågspänningskraftdistribution där flamskyddande och brandbeständiga prestanda krävs. Ledarkonstruktionen i aluminium kan specificeras för byggnadstjänster, nödströmkretsar, industrianläggningar och andra projekt där ledarvikt, installationsförhållanden och brandprestandakrav måste beaktas tillsammans.

Tabell för produktspecifikationer och tekniska parametrar

Konstruktion och brandegenskaper

Aluminiumledare

Kabeln använder en aluminiumledare för lågspänningskraftöverföring. Aluminiumkonstruktion kan minska ledarvikten jämfört med koppar vid en ekvivalent tvärsnittsarea, men valet av ledare bör även beakta resistans, tillåten ström, spänningsfall, anslutningsmetod och installationsförhållanden. Värdena i den tekniska tabellen ger utgångspunkten för val av kabel på projektnivå.

Brandsäkert lager

Den brandsäkra konstruktionen är avsedd att hjälpa till att upprätthålla kretskontinuitet under specificerade brandtestförhållanden. Den erforderliga brandmotståndsnivån bör bekräftas från tillämplig produktstandard och projektspecifikation. Brandbeständighet och flamskydd är olika prestandaegenskaper och bör utvärderas med hjälp av motsvarande testkrav.

Flamskyddande isolering och mantel

Flamskyddad PVC används för isolering och yttermantel i angiven konstruktion. Dess roll är att begränsa flamspridningen under de specificerade testförhållandena. Den faktiska prestandanivån bör verifieras genom den relevanta produkttestrapporten snarare än enbart från materialnamnet.

Isolerings- och mantelmått

Isolering och manteltjocklek ökar med ledarens tvärsnittsarea enligt produktspecifikationen. Dessa dimensioner påverkar den totala kabeldiametern, installationsutrymmet och kraven på mekaniskt skydd, så den slutliga kabelstorleken bör kontrolleras mot det tillgängliga arrangemanget för tråg, ledning eller dike.

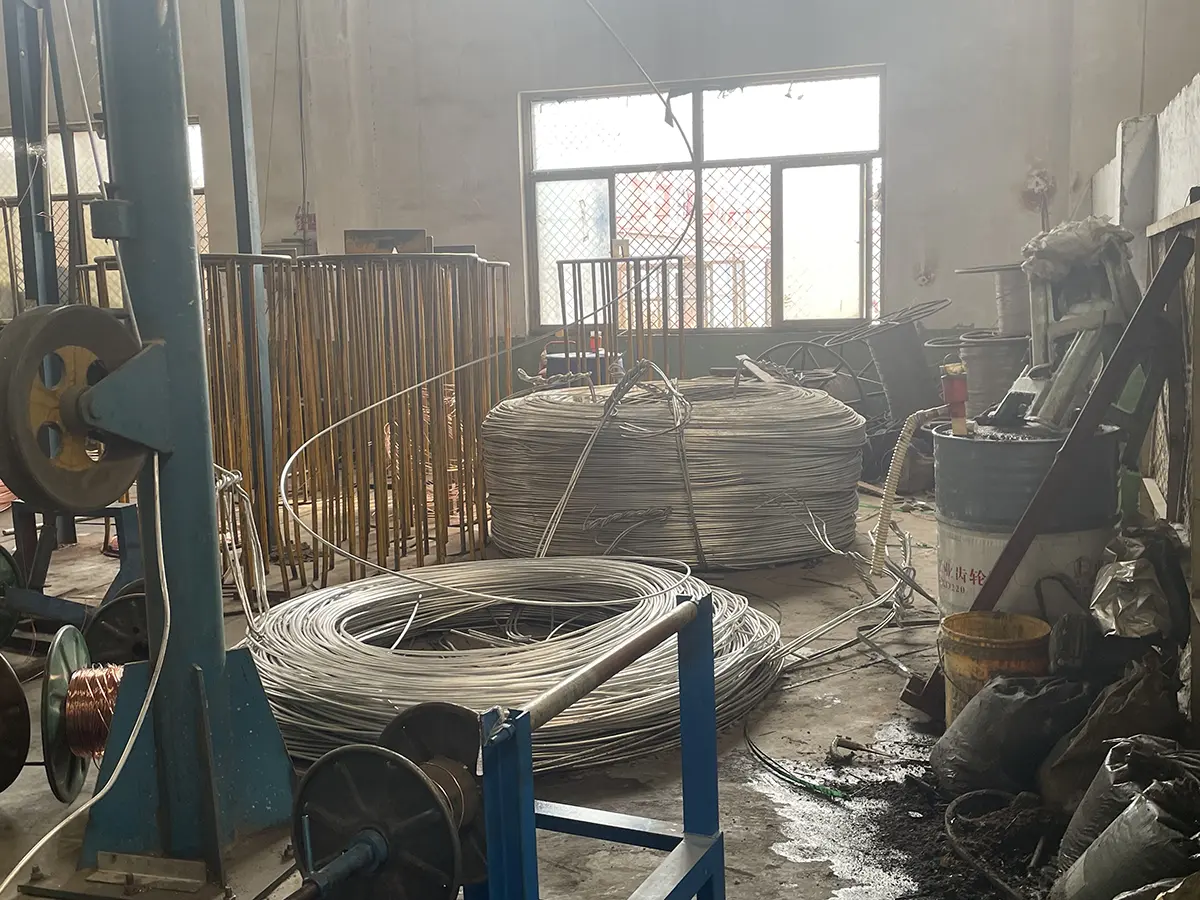

Produktion och kvalitetskontroll

Qiancheng tillverkar kabeln genom ledarbearbetning, brandbeständig skiktapplicering, isoleringsextrudering och mantelextrudering. Produktionsinspektion kan innefatta ledarmotstånd, dimensionskontroller, isoleringsprestanda och relevanta brandprestandaprovningar enligt överenskommen specifikation.

Materialinspektion

Inkommande ledare och isoleringsmaterial kontrolleras mot gällande produktionskrav före bearbetning. Aluminiumledarmotstånd och dimensionskonsistens är viktiga kvalitetskontrollpunkter eftersom de direkt påverkar elektrisk prestanda och överensstämmelse med färdiga kablar.

Processkontroll

Ledarbearbetning, brandbeständig skiktapplicering och extruderingsparametrar kontrolleras under produktionen. Isolering och manteltjocklek kontrolleras mot produktspecifikationen för att minska dimensionella variationer mellan produktionssatser.

Batchspårbarhet

Produktions- och inspektionsposter kan kopplas till den relevanta identifieringen av kabelbatch och haspel. För ingenjörsbeställningar kan de erforderliga inspektionsdokumenten, testprotokoll och rullinformation avtalas före produktion för att stödja projektarkivering och godkännande.

Tredjepartsinspektion

Tredjeparts fabriksinspektion, provtagning eller bevittnad testning kan ordnas när så krävs enligt inköpsspecifikationen. Inspektionens omfattning bör bekräftas i förväg så att relevanta prover, testutrustning och produktionsdokument är tillgängliga.

Brandbeständighet och flamskyddande prestanda

Brandbeständighet

Den brandsäkra konstruktionen är avsedd för kretsar där fortsatt elektrisk funktion under en definierad brandexponering är en del av projektkravet. Erforderlig testlängd, flamtemperatur, mekaniska förhållanden och kretsintegritetskriterier bör bekräftas från tillämplig standard och projektspecifikation.

Flamskydd

Flamhämmande prestanda avser begränsningen av flamutbredning längs kabeln under definierade testförhållanden. IEC 60332 täcker tester på elektriska och optiska fiberkablar under brandförhållanden, inklusive vertikala flamutbredningsmetoder för individuella kablar och grupperade kablar.

Brandprestandadokumentation

För projekt med brandsäkerhetskrav ska den tillämpliga testrapporten identifiera den testade kabelkonstruktionen, ledarens storlek, testmetod och resultat. Detta är mer användbart för teknisk granskning än att bara förlita sig på allmänna beskrivningar som brandbeständigt eller flamskyddsmedel.

Verifiering av brandmotståndstest

För lågspänningskablar som krävs för att bibehålla kretsintegritet under brand, tillhandahåller IEC 60331 testmetoder under definierade brandförhållanden. Olika delar av standarden gäller beroende på kabeldiameter och testarrangemang, så den exakta testmetoden bör anpassas till kabelkonstruktionen och projektkravet.

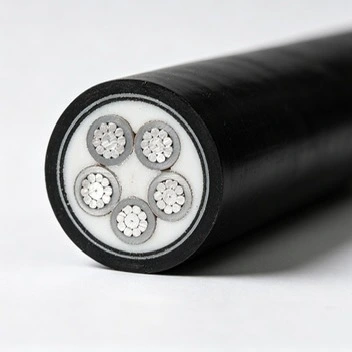

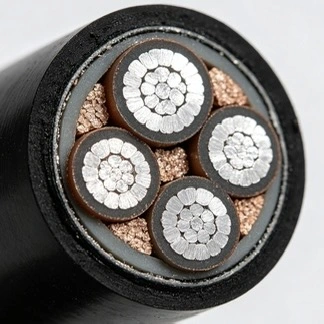

Kabelkonstruktion

Kabelkonstruktionen kombinerar aluminiumledaren, det brandsäkra skiktet, isoleringen och den yttre manteln. Varje lager fyller en annan funktion, så valet bör överväga den fullständiga konstruktionen snarare än ledaren enbart.

Aluminiumledare

Ledaren tillhandahåller den elektriska vägen för lågspänningskretsen. Tvärsnittsarea bör väljas enligt designström, tillåtet spänningsfall, installationsförhållanden och tillämpliga elektriska krav.

Brandsäkert lager

Det brandsäkra skiktet ger termiskt skydd runt ledaren under den specificerade brandexponeringen. Dess prestanda bedöms genom det tillämpliga brandbeständighetstestet snarare än genom normala driftstemperaturdata.

PVC-isoleringsskikt

Isoleringen separerar den strömförande ledaren från andra ledande eller externa komponenter. Enhetlig isoleringstjocklek är viktig för elektrisk integritet och dimensionell konsistens under produktion.

Flamskyddad PVC Yttermantel

Den yttre manteln ger skydd mot den yttre installationsmiljön och bidrar till kabelns flamskyddande prestanda. Om utomhusinstallation krävs, bör mantelmaterialet och miljöbeständigheten bekräftas mot de faktiska exponeringsförhållandena.

Applikation och installation

Offentliga och kommersiella byggnader

Den brandsäkra lågspänningskabeln i aluminium PVC FR kan specificeras för utvalda lågspänningskretsar på sjukhus, skolor, köpcentra, kontorsbyggnader och andra offentliga anläggningar där brandprestandakrav gäller. Typiska kretsar kan innefatta nödkraft, brandrelaterad utrustning och andra avsedda lågspänningsbelastningar.

Industrianläggningar

Industriella anläggningar och produktionsanläggningar kan använda brandsäkra lågspänningskablar för utvalda nöd- eller väsentliga kraftkretsar. Kabelstorleken bör bestämmas utifrån utrustningens belastning, startström, installationsarrangemang och erforderliga gränser för spänningsfall.

Kommunala och allmännyttiga projekt

Kabeln kan komma i fråga för lågspänningsdistribution och renoveringsprojekt där aluminiumledare är lämpliga för den elektriska utformningen och specificerade brandprestandakrav. Installationen kan innefatta kabelrännor, diken eller andra skyddade dragsystem beroende på projektet.

Underjordisk infrastruktur

Underjordiska kabeldragningar kräver hänsyn till fukt, mekaniska skador, korrosion, dränering och åtkomst för underhåll. Direkt nedgrävning bör endast användas där kabelkonstruktionen och projektspecifikationen tillåter det, med ytterligare skydd tillämpat där platsförhållandena kräver.

Kabelbricka och vertikal installation

Innan brickan eller vertikal installation bör ingenjörer verifiera kabelvikt, böjningskrav, stödavstånd, värmeavledning och antalet kretsar som är installerade tillsammans. Aluminiumledare kan vara användbara där kabelvikt är en viktig installationsfaktor, men elektrisk dimensionering förblir den primära valfaktorn.

Urval och projektkrav

Ledare Tvärsnitt

Tvärsnittsarea bör väljas enligt designström och kontrolleras mot tillåtet spänningsfall, installationsförhållanden, omgivningstemperatur och kabelgruppering. Ampacity-värdena i tabellen bör tolkas tillsammans med de faktiska installationsförhållandena för projektet snarare än att användas som universella fältvärden.

Brandprestandanivå

Brandbeständighet och flamskydd bör specificeras separat i inköpsdokumentationen. Om ett projekt kräver fortsatt kretsdrift under brand bör den erforderliga brandintegritetstestmetoden och varaktigheten tydligt anges. Om projektet endast kräver begränsning av flamspridning, bör det tillämpliga flamskyddstestet identifieras.

Installationsmiljö

Installationer inomhus, utomhus, under jord och kabelrännor kan ställa olika krav på den yttre manteln och stödjande installationssystem. För projekt som involverar fukt, kemikalieexponering, starkt solljus eller hög mekanisk risk bör installationsförhållandena ses över innan kabelkonstruktionen slutförs.

Besiktning och acceptans

För export- och infrastrukturorder kan inköpsspecifikationen definiera ledarresistans, isoleringsdimensioner, testspänning, brandprestandaprovning, inspektionsomfattning och dokumentationskrav. Att komma överens om dessa artiklar före produktion hjälper till att undvika skillnader mellan upphandlingsdokument och slutgiltiga acceptanskriterier.

Teknisk support och beställningsinformation

För en offert eller teknisk granskning kan kunder tillhandahålla märkspänning, ledartvärsnitt, erforderlig kabellängd, installationsmetod, projektapplikation och tillämplig standard. Qiancheng kan granska dessa detaljer och bekräfta lämplig aluminium PVC FR brandbeständig lågspänningskabelkonstruktion tillsammans med de nödvändiga tekniska dokumenten.

För projekt som involverar brandbeständiga kretsar är det också användbart att specificera erforderlig brandintegritetstestmetod, flamskyddstestnivå, ledarresistanskrav och inspektionsprocedur före produktion. Denna information gör det möjligt för tillverknings- och kvalitetskontrollteamen att arbeta mot en definierad teknisk specifikation.

Kvalificering och projektdokumentation

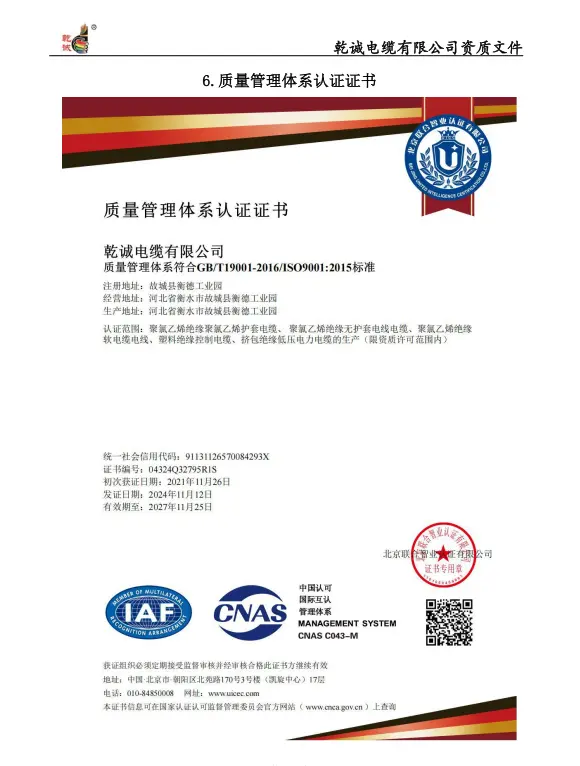

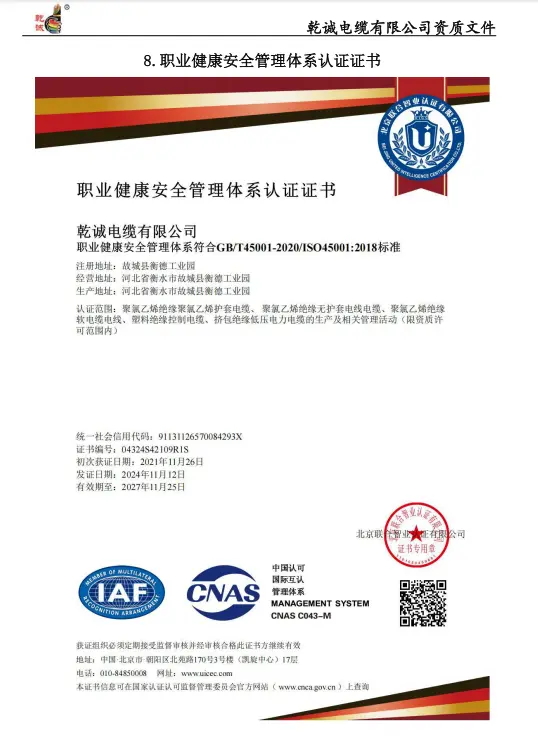

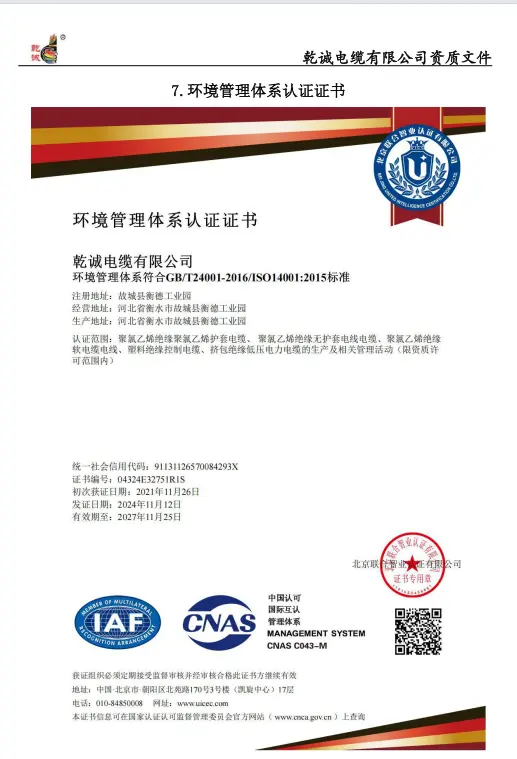

Certifieringar för ledningssystem

Där det är tillämpligt för projektet kan Qiancheng tillhandahålla dokumentation relaterad till kvalitets-, miljö- och arbetsmiljö- och säkerhetsledningssystem, inklusive ISO9001, ISO14001 och ISO45001-certifikat.

Produktion och produktkvalifikationer

Produktionslicenser och produktspecifika kvalifikationsdokument kan tillhandahållas enligt produkt-, destinationsmarknaden och projektkrav. Kunder bör bekräfta de exakta certifikat som krävs för lokala bestämmelser eller projektacceptans innan de beställer.

Brandprestandatestrapporter

Brandbeständighet och flamskyddstestrapporter kan tillhandahållas enligt den testade konstruktionen och tillämplig testmetod. För teknisk granskning bör rapporten kontrolleras mot beställd kabelkonstruktion, ledarstorlek och erforderlig prestandanivå.

Exportera dokumentation

För utländska beställningar kan tekniska dokument inkludera engelskspråkiga specifikationer, inspektionsdokument, fabriksacceptansdokument, förpackningsinformation och batchspårbarhet när de ingår i köpeavtalet.

FAQ

F1: Vad är skillnaden mellan en brandsäker kabel och en flamskyddad kabel?

S: De adresserar olika brandegenskaper. En flamskyddad kabel är utformad för att begränsa flamutbredning under definierade testförhållanden, medan en brandsäker kabel är designad för att bibehålla kretsens integritet under en specificerad period under tillämpliga brandtestförhållanden. Erforderlig prestanda ska anges i projektspecifikationen.

F2: Varför använda en aluminiumledare för en brandsäker lågspänningskabel?

S: Aluminium kan minska ledarvikten jämfört med koppar vid samma nominella tvärsnittsarea. Det kan därför övervägas för projekt där kabelvikt, installationshantering och materialkostnad är viktiga faktorer. Ledarstorleken måste fortfarande väljas enligt strömkapacitet, spänningsfall och tillämpliga elektriska krav.

F3: Hur ska ledarstorleken väljas?

S: Valet bör beakta designström, installationsmetod, omgivningstemperatur, kabelgruppering, kretslängd, spänningsfall och kortslutningsförhållanden. Ampacity-värdena i tabellen ger referensdata, men det slutliga valet bör kontrolleras mot det faktiska installationsarrangemanget.

F4: Kan den här kabeln användas för brandpumpar och nödströmkretsar?

S: Det kan övervägas för lågspänningskretsar där projektet kräver motsvarande brandsäker konstruktion. För brandpumpar, nödbelysning eller annan livssäkerhetsutrustning bör den erforderliga kretsintegritetens varaktighet och tillämplig lokal eller projektstandard bekräftas innan kabelvalet.

Q5: Can the cable be installed outdoors?

S: Användning utomhus beror på mantelkonstruktionen, miljöexponeringen och installationsmetoden. Om kabeln utsätts för långvarig solljus, fukt, kemikalier eller mekanisk skada, bör projektet specificera erforderligt miljöskydd och installationssystem.

F6: Kan kabeln grävas ner direkt?

S: Direkt nedgrävning bör endast användas när det är tillåtet av kabelspecifikationen och projektdesignen. Markfuktighet, korrosion, mekaniskt skydd, dränering och förväntade driftsförhållanden bör utvärderas innan man väljer direkt nedgrävning. Rörledning eller andra skyddsåtgärder kan krävas i krävande miljöer.

F7: Kan tredjepartsinspektion anordnas för ett exportprojekt?

A: Ja. Fabriksbesiktning, provtagning och bevittnad provning kan ordnas enligt överenskommen besiktningsplan. Erforderliga testobjekt, provtagningsmetod, dokumentation och acceptanskriterier bör bekräftas före produktion.

F8: Vilken information krävs för en offert?

S: Användbar information inkluderar ledarstorlek, kabellängd, spänningsnivå, installationsmetod, applikation, destinationsland, tillämplig standard och erforderlig brandprestandanivå. Om kabelspecifikationen inte har slutförts kan projektets belastning och installationsförhållanden tillhandahållas för en första teknisk granskning.
