Brandsäker strömkabel av aluminium XLPE använder en aluminiumledare, XLPE-isolering, ett brandbeständigt glimmerskikt och ett skyddande PVC-hölje för lågspänningsströmkretsar med definierade krav på brandkontinuitet. Konstruktionen kan specificeras för byggnadsfördelning, utomhusstråk, kabelgravar och andra installationer där både elektrisk prestanda och brandprestanda behöver beaktas.
Produktsortimentet omfattar nominella ledartvärsnitt från 1,5 mm² till 1000 mm². Den tekniska tabellen nedan visar motsvarande isolerings- och manteltjocklek, ungefärlig ytterdiameter, ledarens DC-resistans, testspänning och referensampacitetsvärden för installation i luft och direkt nedgrävd jord.
|
Nominellt tvärsnitt (mm²) |
Isoleringstjocklek (mm) |
Skidans tjocklek (mm) |
Ca kabelns ytterdiameter (mm) |
Ledarens DC-resistans (Ω/km)Al |
Testa spänning (kV/5min) |
Ampacity i luft(A) (A)-Al |
Ampacity i direkt nedgrävd jord(A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12,1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |

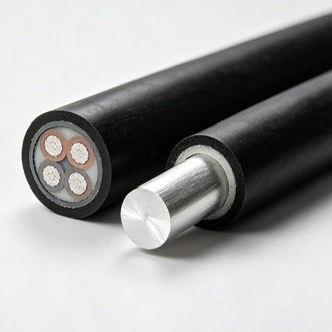

Kabeln använder flera funktionella lager, där varje lager tjänar olika elektriska eller miljömässiga syften. Ledaren leder ström under normal drift, XLPE ger elektrisk isolering, glimmerskiktet används för brandbeständighet och PVC-manteln ger yttre mekaniskt och miljöskydd. Dessa funktioner bör övervägas tillsammans när kabeln väljs för en specifik installation.
Ledaren är tillverkad av aluminium och finns i ett brett utbud av nominella tvärsnitt. Jämfört med koppar har aluminium en lägre densitet, vilket kan minska kabelvikten och kan förenkla hanteringen på längre kabelsträckor. Eftersom dess elektriska resistans och avslutningsegenskaper skiljer sig från koppar, bör ledarstorlek, tillåtet spänningsfall och anslutningsmetod kontrolleras vid val av kabel.

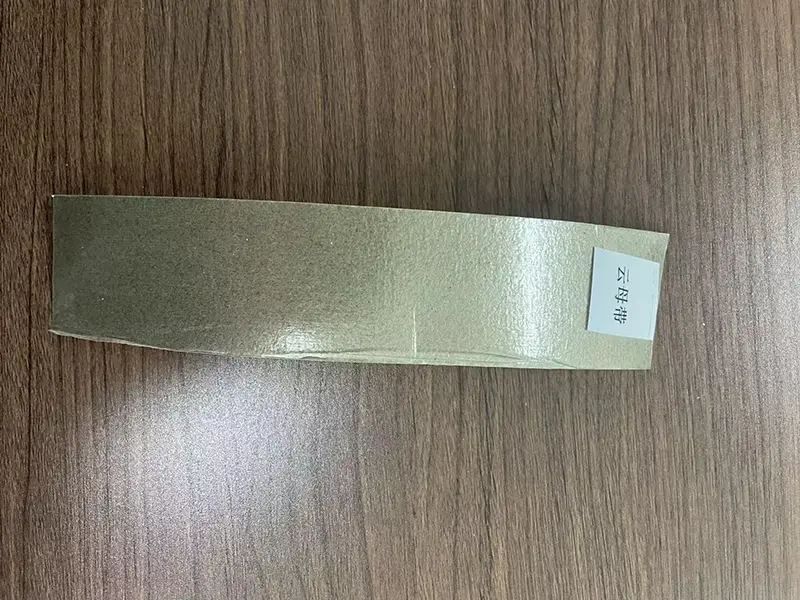

Glimmertejpen utgör den brandsäkra delen av kabelkonstruktionen. Under de specificerade brandtestförhållandena ger det oorganiska glimmermaterialet en värmebeständig barriär runt ledaren och hjälper till att upprätthålla elektrisk isolering när de yttre polymermaterialen utsätts för hög temperatur. Den faktiska brandintegriteten bör verifieras mot den tillämpliga produkttestrapporten och testmetoden.
XLPE, eller tvärbunden polyeten, används som primär isolering runt ledaren. Den medföljande produktspecifikationen ger en maximal långtidsdriftstemperatur för ledaren på 90 °C. XLPE väljs vanligtvis för kraftkablar där högre driftstemperaturkapacitet och motståndskraft mot termisk åldring krävs jämfört med konventionell PVC-isolering.
Den yttre PVC-manteln skyddar de interna kabelskikten under transport, läggning och normal service. För utomhusapplikationer bör mantelformuleringen anpassas till den erforderliga UV-, fukt- och miljöexponeringen. För installation under jord måste markförhållanden, mekaniskt skydd och vattenexponering också beaktas snarare än att anta att alla gravmiljöer är likvärdiga.
För brandrelaterade kraftkretsar är den relevanta prestandan inte begränsad till flamutbredning. En brandsäker kabel utvärderas enligt om kretsen kan upprätthålla elektrisk kontinuitet under ett definierat brandtest. Normala elektriska egenskaper, isoleringsprestanda, ledarresistans och installationsförhållanden är fortfarande viktiga under daglig drift.
Den medföljande produktinformationen anger ett brandmotståndstestvillkor på 750 °C under 90 minuter. Detta bör behandlas som ett produktspecifikt testvillkor snarare än en universell förutsägelse av kabelbeteende i varje brand. När kabeln lämnas in för ett byggprojekt bör motsvarande brandtestrapport, testmetod och erforderlig kretsintegritetslängd kontrolleras mot projektspecifikationen.
Den tekniska tabellen listar DC-resistansvärden för tillämpliga aluminiumledarstorlekar och ger separata ampacitetstal för installation i luft och direkt nedgrävd jord. Dessa värden ska tolkas tillsammans med omgivningstemperatur, kabelgruppering, marktermiska förhållanden, installationsdjup, sträckningslängd och tillåtet spänningsfall.
The listed test voltage is 3.5 kV for 5 minutes according to the supplied product data. Withstand-voltage testing provides a defined check of the cable insulation system. The applicable manufacturing standard and project testing requirements should be confirmed before final approval.
Kabelval bör börja med den elektriska belastningen och installationsmiljön snarare än den nominella ledarstorleken enbart. För nöd- eller brandrelaterade kretsar bör den erforderliga brandmotståndstiden och tillämpliga byggnads- eller elektriska krav också fastställas före beställning.
Ledartvärsnittet bör kontrolleras mot driftström, spänningsfall, sträckningslängd och installationsförhållanden. För längre sträckor kan spänningsfallet avgöra den erforderliga ledarstorleken även när den beräknade ampaciteten är tillräcklig. Värdena i den tekniska tabellen är produktreferensdata och bör användas med tillämplig kabeldimensioneringsmetod.
Vid installation i kabelrännor, schakt eller liknande bör kabelavstånd, böjradie, omgivningstemperatur och mekaniskt skydd beaktas. Under dragning ska kabeln skyddas från vassa kanter och överdriven mekanisk kraft som kan skada manteln eller inre brandbeständiga skikt.
För luftvägar utomhus bör manteln vara lämplig för förväntad UV-exponering och väderförhållanden. Stödavstånd, kabelvikt, mekanisk belastning och omgivningstemperatur bör beaktas under installationen. Ytterligare skydd kan krävas där kabeln utsätts för mekanisk påverkan eller andra platsspecifika faror.
Där direkt nedgrävning tillåts enligt kabelkonstruktionen och projektspecifikationen, bör dikets djup, jordens termiska egenskaper, dränering, kabelavstånd och mekaniskt skydd ses över. De direkt nedgrävda ampacitetssiffrorna i tabellen är referensvärden och bör inte ersätta en projektspecifik kabelberäkning.
Aluminiumledare kräver plintar, flänsar eller kontakter som är lämpliga för aluminiumledare och den specificerade elektriska belastningen. Korrekt avisolering, ledningsförberedelse, kompression och fogskydd är viktigt eftersom en dåligt förberedd anslutning kan öka kontaktmotståndet och orsaka lokal uppvärmning. Avslutningsmetoden bör följa kontakttillverkarens installationskrav.
Brandsäker strömkabel av aluminium XLPE kan övervägas för lågspänningskretsar där fortsatt elektrisk drift under ett definierat brandtillstånd är en del av projektkravet. Typiska applikationer inkluderar nödkraftsdistribution, utvalda brandrelaterade laster, offentliga byggnader, industrianläggningar och underjordiska distributionsvägar.
Applications may include designated emergency power circuits, fire pumps, emergency lighting and other loads identified by the electrical and fire-protection design. Den erforderliga brandbeständighetens varaktighet bör bekräftas från projektspecifikationen snarare än endast väljas från produktnamnet.
Sjukhus, skolor, köpcentrum, kontorsbyggnader och andra offentliga anläggningar kan innehålla kretsar som kräver definierade brandegenskaper. Kabeltyp, ledarstorlek och brandklassning bör väljas enligt byggnadens elektriska design, evakueringsstrategi och tillämpliga lokala föreskrifter.
Alternativet aluminiumledare kan övervägas för längre lågspänningsdistributionsvägar i industrianläggningar, kommunala projekt och andra installationer där ledarvikt är en teknisk hänsyn. Lastström, spänningsfall, vägförhållanden och installationsmetod bör kontrolleras innan kabel specificeras.
De större ledarstorlekarna som anges i produkttabellen kan användas som referens vid utvärdering av distributionsvägar under jord. Kabelgravar och nedgrävda installationer kräver uppmärksamhet på markförhållanden, dränering, mekaniskt skydd och termisk avledning. Långvarig vattennedsänkning bör inte antas vara acceptabel utan specifikt produktgodkännande.

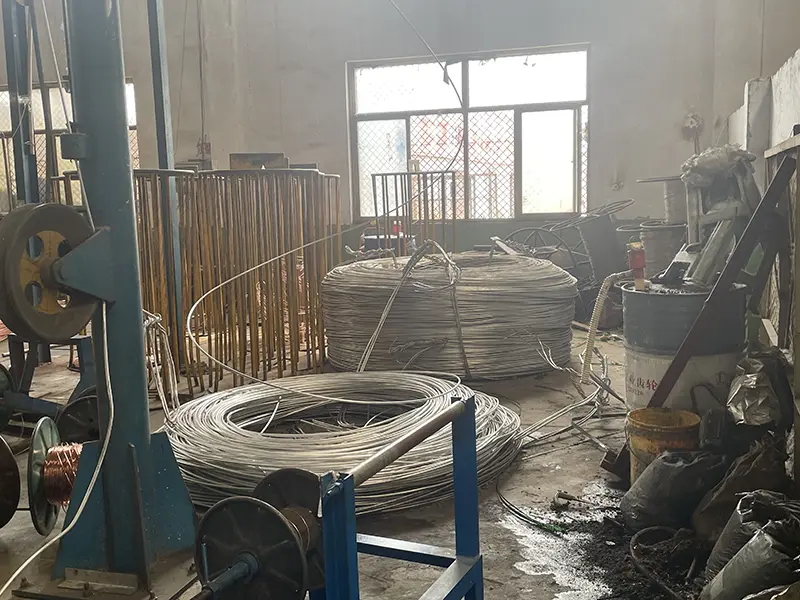

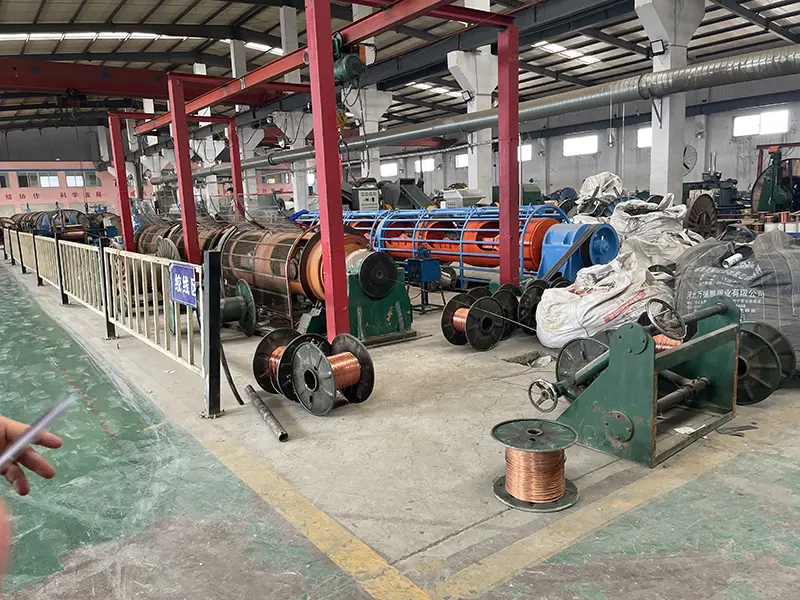

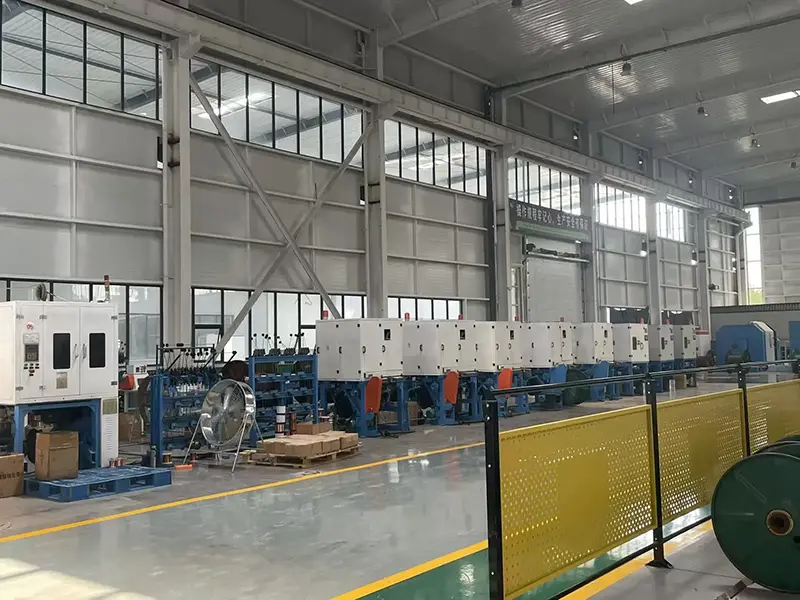

Qiancheng Cable tillverkar kabeln genom sina egna produktionsanläggningar och upprätthåller testmöjligheter för produktinspektion. Relevanta produktionssteg inkluderar ledarbearbetning, isoleringsextrudering, applicering av det brandsäkra skiktet och yttermantelextrudering. Produktions- och inspektionsregister kan ge stödjande information för partiidentifiering och produktverifiering.

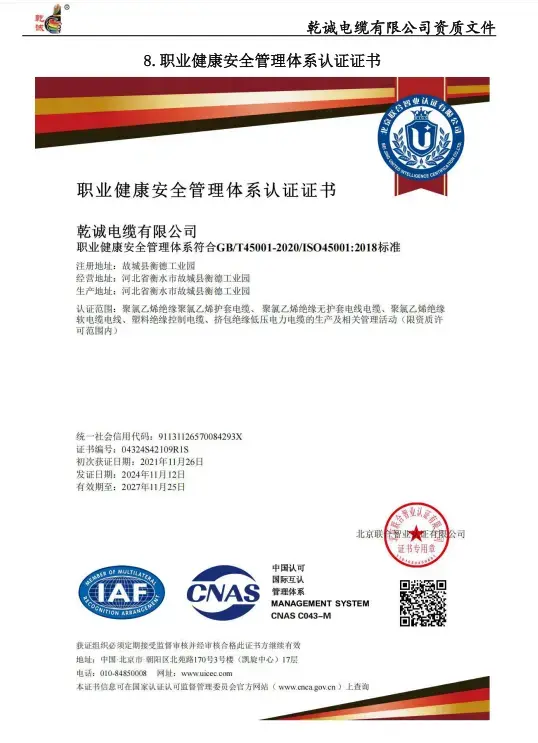

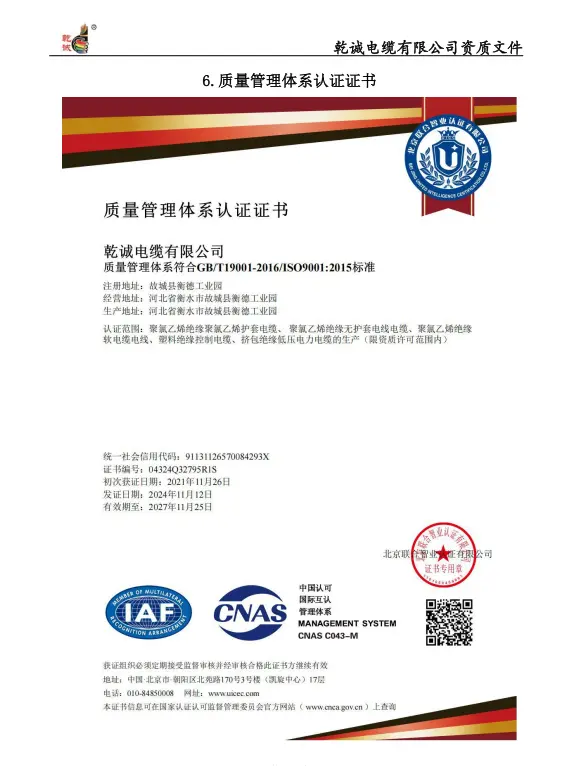

Tillgänglig företagsdokumentation inkluderar ISO 9001 kvalitetsledning, ISO 14001 miljöledning och ISO 45001 arbetsmiljö- och säkerhetscertifieringar, tillsammans med relevanta produktionskvalifikationer. Produktspecifika brandtestrapporter och elektriska testprotokoll bör granskas enligt kraven i det avsedda projektet.
Tillämplig standard beror på kabelkonstruktion, märkspänning, brandprestandakrav och destinationsmarknad. Den medföljande produktinformationen refererar till GB/T 12706 för konstruktion av strömkabel, GB/T 19216 för brandmotståndstestning, IEC 60502-1 för lågspänningskablar och IEC 60331 för testning av kretsintegritet. Den exakta standardutgåvan och testkonfigurationen bör bekräftas för den specifika produkten innan den skickas in för godkännande.
För exportprojekt kan ytterligare krav gälla beroende på destinationsland och projektspecifikation. Vid behov kan produktion och testning arrangeras enligt tillämpliga regionala krav, med relevanta tekniska dokument och överensstämmelsedokumentation granskad före leverans.
För en offert eller teknisk granskning är det användbart att tillhandahålla erforderlig ledartvärsnitt, driftspänning, uppskattad belastningsström, kabellängd, installationsmetod, omgivnings- eller jordförhållanden, kabelgruppering och tillåtet spänningsfall. För brandrelaterade kretsar ska även erforderlig brandtesttemperatur, varaktighet och tillämplig teststandard anges.
Där projektgodkännande krävs kan köparen begära produktspecifikation, tekniska data, eltestprotokoll, brandtestdokumentation och företagskvalifikationsintyg som gäller för den medföljande kabeln. Granskning av dessa dokument före produktion hjälper till att säkerställa att den valda konstruktionen matchar projektets krav.
Flamskydd handlar främst om att begränsa spridningen av flam längs kabeln. Brandmotstånd avser förmågan hos den specificerade kabelkonstruktionen att bibehålla den elektriska kretsens integritet under en definierad period under ett definierat brandtest. De två fastigheterna ska inte behandlas som utbytbara.
Den medföljande produktinformationen anger ett brandtest vid 750 °C under 90 minuter. Detta är ett definierat testvillkor för den specificerade kabelkonstruktionen. Den tillämpliga testrapporten bör kontrolleras för att bekräfta testmetoden, kabelkonfigurationen och kraven på kretsintegritet innan projektgodkännande.
Aluminium har en lägre densitet än koppar, vilket kan minska kabelvikten och kan vara användbart på längre sträckor eller där installationshantering är ett övervägande. Dess högre elektriska resistivitet innebär att ledardimensionering och spänningsfallsberäkningar måste ta hänsyn till aluminiumets egenskaper.
Produkten kan övervägas för luftvägar utomhus, kabelgravar och specificerade direktnedgrävningsinstallationer där kabelkonstruktionen och projektkraven tillåter dessa metoder. UV-exponering, markförhållanden, dränering, mekaniskt skydd och värmeavledning bör utvärderas för den faktiska installationen.
Använd plintar, klackar eller kontakter som är godkända för aluminiumledare och lämpliga för arbetsbelastningen. Korrekt avskalning, förberedelse, kompression och fogskydd är viktigt för att kontrollera kontaktmotstånd och lokal uppvärmning.
Beroende på produktspecifikation och projektkrav kan tekniska data, eltestprotokoll, brandtestdokumentation och företagskvalifikationscertifikat tillhandahållas för granskning. Tillämpliga dokument bör motsvara den faktiska kabelkonstruktionen och erforderlig teststandard.
