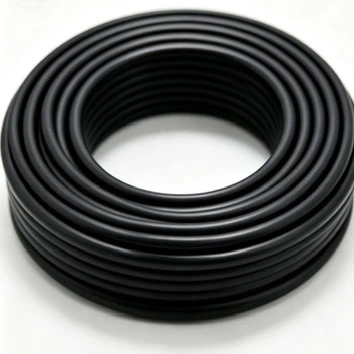

Aluminium XLPE FR Brandsäker lågspänningsströmkabel

Qiancheng Aluminium XLPE FR brandsäker lågspänningskabel är designad för lågspänningskraftdistribution där brandmotstånd, flamskyddande prestanda och installationsvikt måste beaktas tillsammans. Kabeln använder en aluminiumledare, XLPE-isolering, ett brandsäkert glimmerskikt och en flamskyddad yttre mantel för applikationer inklusive byggnadskraftsystem, kabelgravar, kommunala nätverk och industrianläggningar.

Tabell för produktspecifikationer och tekniska parametrar

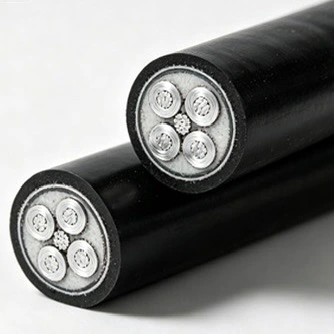

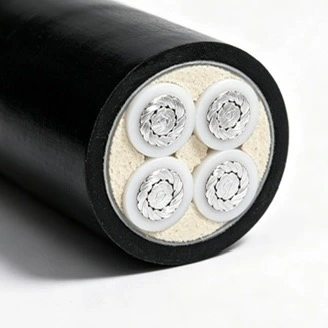

Kabelkonstruktion och materialval

Aluminiumledare

Ledaren använder aluminium som strömförande material. Jämfört med en kopparledare av likvärdig elektrisk design kan aluminium minska kabelmassan, vilket kan vara relevant för långa kabeldragningar, kabelrännans belastning och installationshantering. Ledartvärsnitt bör väljas enligt strömförande kapacitet, spänningsfall, installationsförhållanden och tillämplig elektrisk standard.

XLPE isolering

Tvärbunden polyeten ger den primära elektriska isoleringen runt ledaren. Jämfört med konventionell PVC-isolering väljs XLPE i allmänhet för sin högre tillåtna driftstemperatur och motståndskraft mot termisk åldring. Faktisk driftstemperatur, kortslutningsförhållanden och servicemiljö bör följa tillämplig produktspecifikation och installationsstandard.

Mica Brandsäkert lager

Ett glimmerbaserat brandbeständigt lager är inbyggt i kabelkonstruktionen för att bibehålla isolering och kretsintegritet när de utsätts för definierade brandförhållanden. Brandbeständighet och flamskydd är separata prestandaegenskaper, så den erforderliga testmetoden, varaktigheten och acceptanskriterierna bör bekräftas mot projektspecifikationen och tillgänglig testdokumentation.

Flamskyddande ytterhölje

Den yttre manteln ger mekaniskt skydd och bidrar till flamskyddande prestanda. Dess lämplighet för installation utomhus eller dikes beror på den specificerade mantelblandningen, exponering för ultraviolett ljus, fukt, temperatur och mekaniska förhållanden. Installationsskydd bör övervägas där kabeln utsätts för allvarliga miljömässiga eller mekaniska påfrestningar.

Aluminium XLPE FR brandsäker lågspänningsströmkabel kombinerar en aluminiumledare med XLPE-isolering, ett brandsäkert lager och en flamskyddad mantel. Denna konstruktion gör att de elektriska, termiska och brandprestandakraven för projektet kan betraktas separat i stället för att förlita sig på en enda materialegenskap.

Brandprestanda och elsäkerhet

Brandsäker prestanda

Den brandsäkra strukturen är avsedd att stödja kretskontinuitet under specificerade brandtestförhållanden. Den verifierade varaktigheten och temperaturen bör tas från motsvarande testrapport i stället för att behandlas som en allmän driftsgaranti för varje brandscenario.

Flamskyddande prestanda

Flamskydd avser kabelkonstruktionens förmåga att begränsa flamutbredningen under ett definierat test. Det skiljer sig från brandmotstånd, som handlar om att bibehålla kretsens integritet under en specificerad period under specificerade brandförhållanden. För projektacceptans bör båda kraven kontrolleras mot tillämpliga standarder och testdokument.

Elektrisk isolering

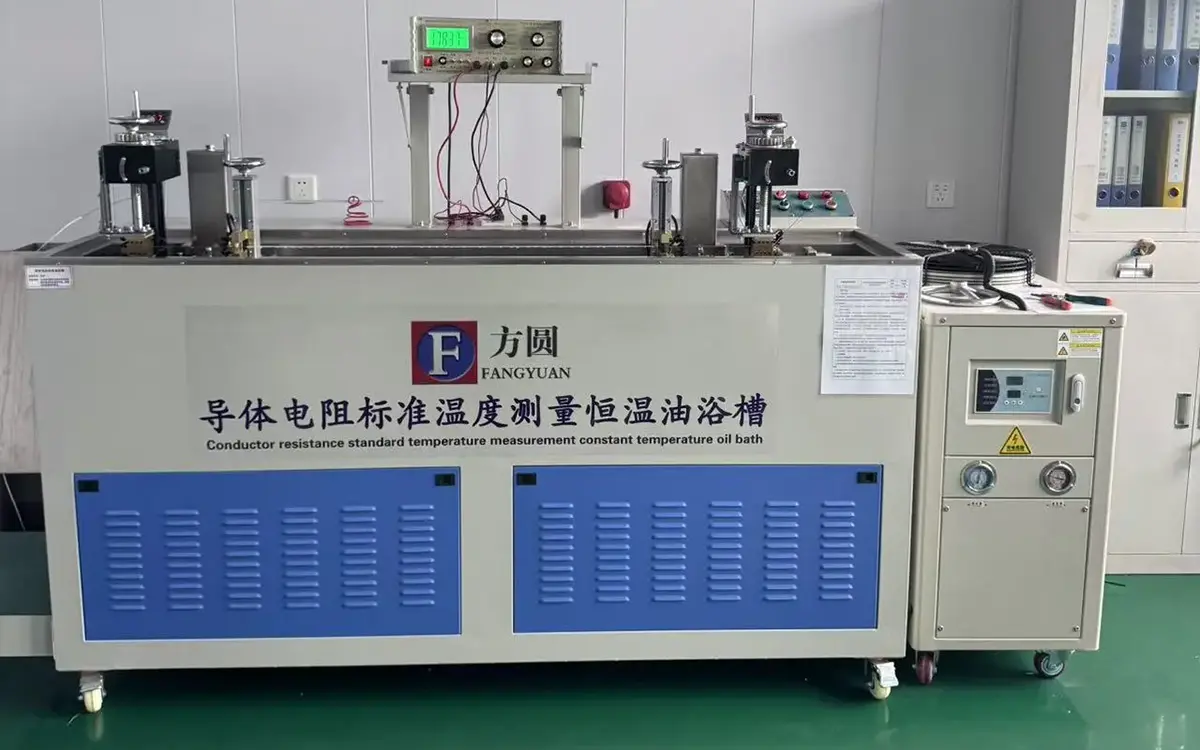

XLPE-isolering separerar ledaren från de yttre skyddsskikten och ger elektrisk isolering under normal drift. Inspektion av färdig kabel kan innefatta dimensionskontroller, ledarresistans, isolationsrelaterade tester och spänningshållfasthetstestning enligt den beställda specifikationen och tillämpliga testkrav.

Conductor och Batch Control

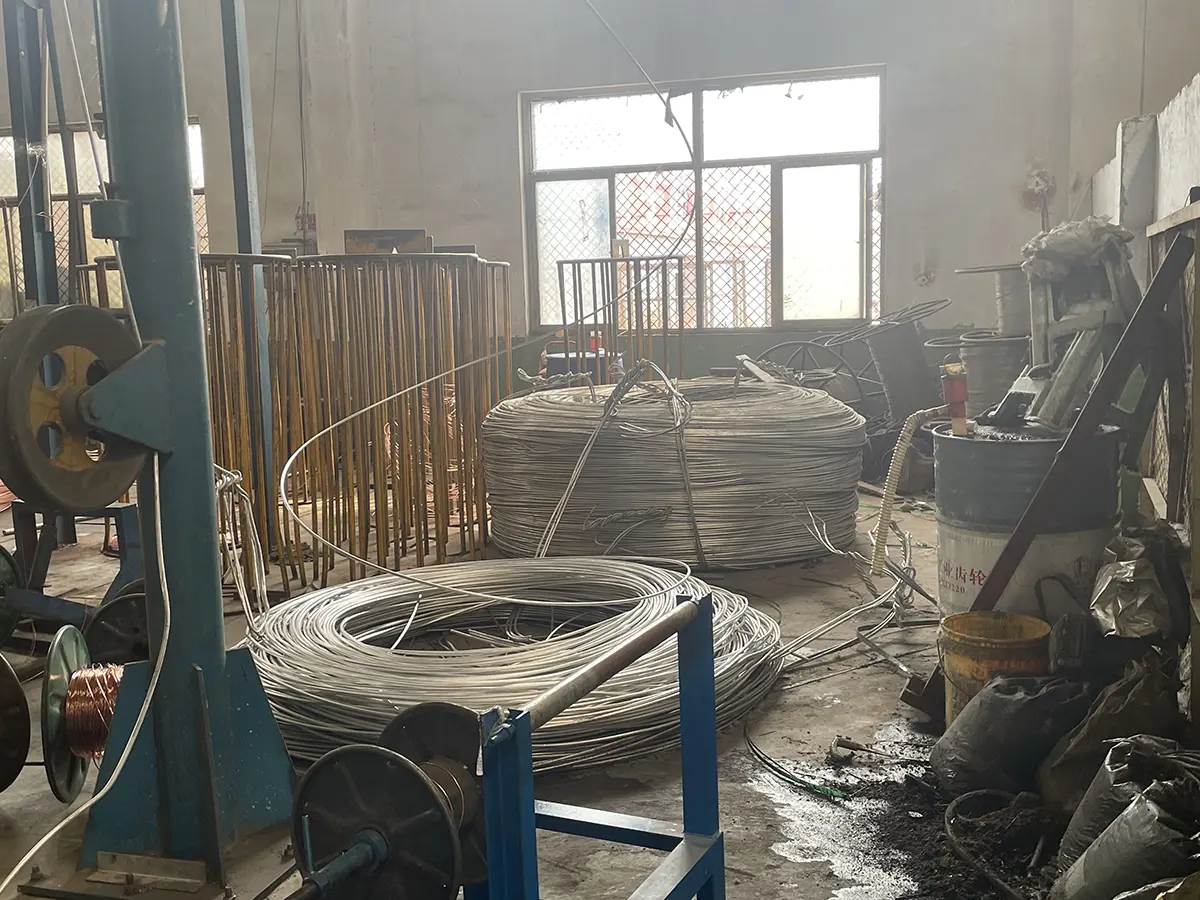

Ledarmaterial av aluminium bör kontrolleras för de erforderliga elektriska och dimensionella egenskaperna före kabeltillverkning. Produktionsprotokoll och testresultat av färdiga kablar ger en grund för batchspårbarhet. Där så krävs enligt ett projektkontrakt kan fabriksbesiktning eller tredjepartsprovtagning ordnas enligt en överenskommen inspektionsomfattning.

Val och installationsöverväganden

Ledarstorlek

Kabelval bör beakta belastningsström, installationsmetod, omgivningstemperatur, kabelgruppering, spänningsfall och kortslutningsförhållanden. Ampacity-värdena i tabellen är referensdata för de listade konfigurationerna; den slutliga ledarstorleken bör bekräftas med den beräkningsmetod och korrektionsfaktorer som krävs av projektstandarden.

Installationstemperatur

För kablar med PVC-isolering, PVC-mantel eller halogenfri flamskyddad mantel, får installationens omgivningstemperatur inte vara lägre än 0 ℃. Lågtemperaturinstallation bör endast utföras när kabelkonstruktionen och installationsproceduren tillåter det.

Minsta böjradie under installation

Efter avslutad kabelförläggning ska ett spänningshållfasthetstest utföras i 15 minuter vid en provspänning på 3,5 kV.

Ansökningar och arbetsvillkor

Aluminium XLPE FR brandsäker lågspänningskabel kan övervägas för lågspänningsbrandsäkerhetskraftdistribution i sjukhus, skolor, kommersiella byggnader, industrianläggningar, kommunala ledningsnät och liknande projekt. Urvalet bör baseras på erforderlig belastning, spänning, installationsmetod, miljöförhållanden och brandprestandakrav.

Kabelbrickor inomhus

Lämplig för lågspänningsströmkretsar installerade i kabelrännor inomhus där brandprestandakrav ingår i projektspecifikationen. Kabelstödsavstånd, gruppering och värmeavledning bör beaktas under installationen.

Installation utomhus och kabeldike

Kabeln kan användas för utomhusinstallation och kabelgravar när mantelkonstruktionen och miljöförhållandena är lämpliga. UV-exponering, fukt, temperaturförändringar och mekaniskt skydd bör utvärderas före installation.

Direkt begravning

Lätt direkt nedgrävning kan övervägas där kabelkonstruktionen och projektkraven tillåter det. Markförhållanden, fukt, korrosion, gravdjup och mekaniskt skydd bör utvärderas innan installationsmetoden bekräftas.

Begränsade arbetsvillkor

Långvarig nedsänkning under vatten är förbjuden. För platser med kontinuerlig vattenexponering, allvarlig kemisk kontaminering, exceptionell mekanisk belastning eller andra speciella förhållanden, bör en kabelkonstruktion som är speciellt utformad för dessa förhållanden väljas.

Kvalitetskontroll och teknisk dokumentation

Qiancheng upprätthåller produktions- och inspektionsregister för kabeltillverkning och testning av färdiga produkter. Beroende på produktkonfigurationen och projektkraven kan dokumentationen innehålla produktspecifikationer, fabrikstestprotokoll, spänningsbeständiga testresultat, brandprestandatestrapporter och information om batchspårbarhet.

För exportprojekt kan kunder tillhandahålla erforderlig ledarstorlek, kabellängd, installationsmetod, brandprestandakrav och tillämpliga standarder i förväg. Denna information hjälper till att bestämma lämplig kabelkonstruktion och dokumentationspaket före produktion.

Kundens fabriksbesök, överenskomna inspektionsprocedurer och oberoende tredje parts provtagning kan ordnas när så krävs enligt avtalet. Längdskärning och ytmärkning kan också diskuteras enligt beställningsspecifikationen.

FAQ

F1: Vad är den största skillnaden mellan en brandbeständig kabel med aluminiumkärna och kopparkärna?

S: Aluminium minskar ledarmassan jämfört med koppar under jämförbara elektriska konstruktionsförhållanden. Den faktiska skillnaden i kabelvikt och kostnad beror på ledarstorlek, kabelkonstruktion, installationsmetod och projektkrav. Ledarens dimensionering bör inte baseras enbart på vikt.

F2: Vad gör det brandsäkra glimmerskiktet?

S: Glimmerskiktet fungerar som en brandsäker barriär runt ledaren. Under ett kvalificerat brandtest hjälper det till att upprätthålla elektrisk isolering och kretsintegritet under den specificerade testtiden. Den verifierade prestandan bör hämtas från den relevanta testrapporten.

F3: Varför används XLPE istället för konventionell PVC-isolering?

S: XLPE väljs vanligtvis där högre driftstemperaturkapacitet och motståndskraft mot termisk åldring krävs. Det lämpliga isoleringssystemet beror fortfarande på spänningsnivå, omgivningsförhållanden, installationsmetod och tillämplig standard.

F4: Hur ska ledarstorleken väljas?

S: Valet bör ta hänsyn till belastningsström, installationsmetod, omgivningstemperatur, gruppering, spänningsfall och kortslutningsförhållanden. Ampacity-värdena som visas i specifikationstabellen ska användas tillsammans med tillämpliga konstruktionsberäkningar och korrektionsfaktorer.

F5: Vilka är minimikraven för böjningsradie?

S: Under installationen är den minsta böjradien 20D för icke-bepansrad enkelkärnig kabel, 15D för pansrad enkelkärnig kabel, 15D för icke-bepansrad flerkärnig kabel och 12D för pansarkabel med flera kärnor. Nära anslutningsdosor och plintar är de angivna värdena 15D, 12D, 12D respektive 10D.

F6: Vilket test krävs efter kabelläggning?

S: Enligt de medföljande installationskraven ska ett spänningsbeständighetstest utföras efter läggning vid 3,5 kV i 15 minuter. Själva testproceduren bör följa tillämplig projektspecifikation och säkerhetskrav.

F7: Kan den här kabeln installeras utomhus eller direkt grävas ner?

S: Installation utomhus, installation av kabelgravar och lätt direkt nedgrävning kan övervägas när miljö- och installationsförhållandena är lämpliga. Långvarig nedsänkning under vatten är förbjuden. UV-exponering, fukt, markförhållanden och mekaniskt skydd bör utvärderas före installation.

F8: Vilka dokument kan tillhandahållas för ett exportprojekt?

S: Beroende på produktkonfiguration och kontrakt kan tillgängliga dokument innehålla produktspecifikationer, fabrikstestprotokoll, spänningsmotståndstestresultat, brandprestandatestrapporter och batchspårbarhetsposter. Den nödvändiga dokumentationen bör bekräftas före produktion.
