Koppar XLPE FR Brandsäker lågspänningsströmkabel är designad för lågspänningskretsar där flamspridningskontroll och fortsatt strömförsörjning under specificerade brandförhållanden båda krävs. Dess konstruktion kombinerar en kopparledare, XLPE-isolering, glimmerbrandbeständig tejp, flamskyddande fyllmedel och ett skyddande yttre hölje för brand-nödkraftdistribution och andra lågspänningsinstallationer med definierade brandprestandakrav.
|
Nominell sektion (mm²) |
Minsta antal ledare |
Ledarens ytterdiameter （mm） |
Nominell tjocklek på XLPE-isolering /mm |
Ungefärlig ytterdiameter på isoleringen /mm |
Maximalt ledarmotstånd vid 20 ℃ (Ω/km) koppar |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1,5 (B) |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2,5 (B) |
7 |
2,01±0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4(B) |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |

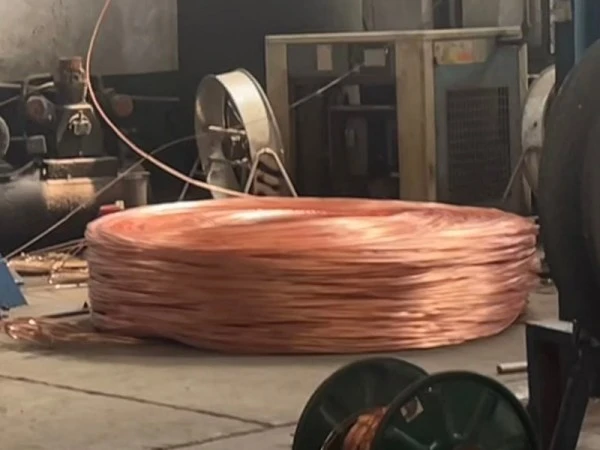

Ledaren är tillverkad av elektrolytisk koppar och finns i enkeltrådiga och tvinnade konstruktioner enligt angivet tvärsnitt. Ledarresistansvärdena i tabellen ovan ger en direkt referens för elektriskt val. Trådade ledare kan också ge större flexibilitet där kabeldragningen inkluderar böjar, brickor eller ledningar.

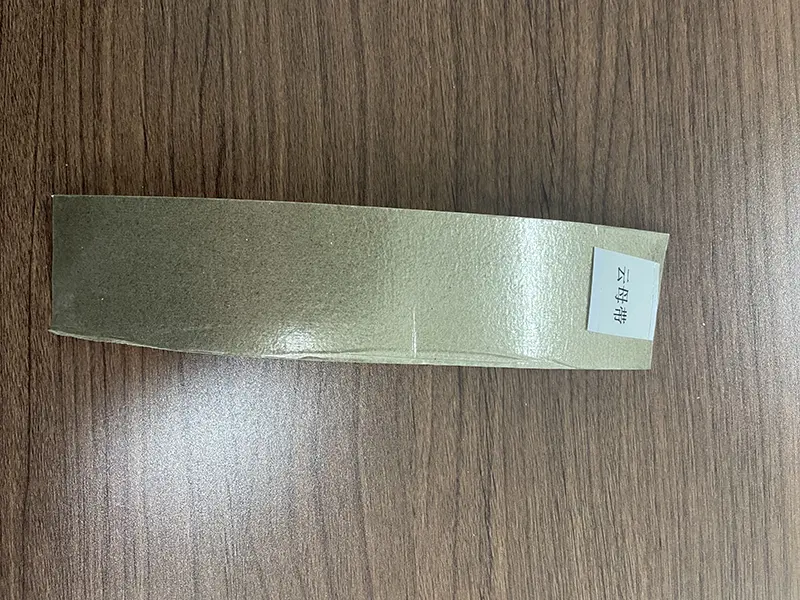

Dubbelskiktigt glimmertejp appliceras runt ledarenheten som den primära brandsäkra barriären. Under ett specificerat brandtest hjälper glimmerskiktet till att skydda ledaren och isoleringssystemet från direkt värmeexponering och stöder kretsens integritet under den erforderliga testtiden. Brandbeständighetens prestanda bör utvärderas enligt tillämplig produktstandard och testrapport snarare än med enbart temperatur.
XLPE tillhandahåller den huvudsakliga elektriska isoleringen runt ledaren. Dess allmänt specificerade kontinuerliga drifttemperatur är 90 ℃, beroende på tillämplig kabeldesign och standard. Jämfört med konventionell PVC-isolering har XLPE högre värmeförmåga och god motståndskraft mot åldring och många kemiska miljöer, vilket gör den lämplig för kraftkretsar som utsätts för förhöjda driftstemperaturer.
Flamskyddsmedel används för att uppta interna utrymmen mellan kabelkomponenter och bibehålla den avsedda kabelgeometrin. Dess roll är också att begränsa flamutbredning genom inre öppningar när kabeln utsätts för brand.
Den yttre manteln ger mekaniskt skydd och bidrar till kontroll av flamspridning. För utomhus- eller dikesinstallationer bör den faktiska motståndskraften mot UV-exponering, fukt och markförhållanden kontrolleras mot specificerat mantelmaterial och projektkrav.
Tillämpliga produktions- och testkrav beror på kabelkonstruktion, märkspänning, brandprestandaklassificering och destinationsmarknad. För exportprojekt bör de erforderliga GB-, IEC- eller destinationslandskraven bekräftas före produktion så att kabelkonfigurationen och dokumentationen matchar projektspecifikationen.

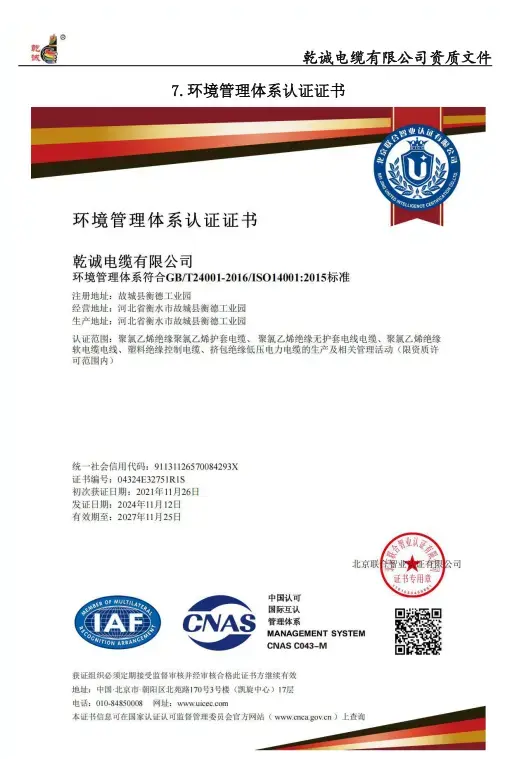

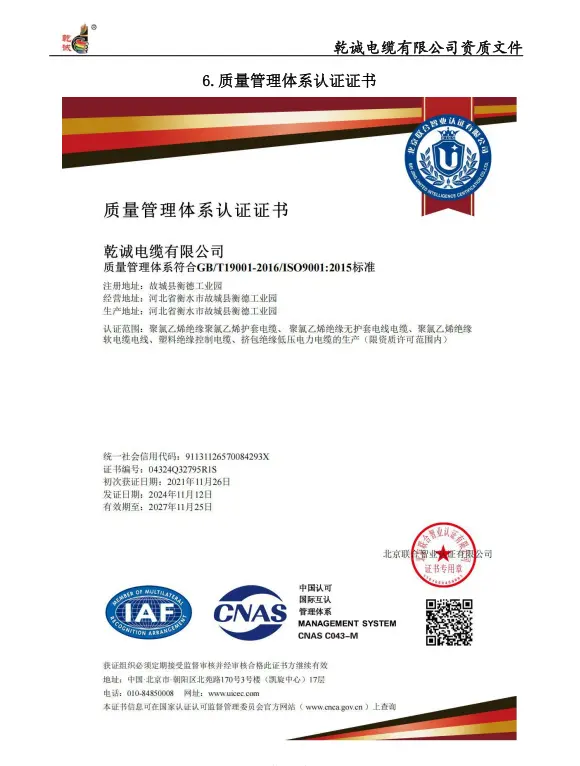

Tillgänglig kvalitetsdokumentation kan inkludera certifieringar enligt ISO 9001 kvalitetsledning, ISO 14001 miljöledning och ISO 45001 arbetsmiljö och säkerhet, tillsammans med tillämpliga produktionskvalifikationer och produkttestdokumentation.
För brandprestandakrav kan relevanta brandintegritets- och flamskyddstestrapporter tillhandahållas där det är tillämpligt för den specificerade produktkonstruktionen. Batchrelaterade produktions- och inspektionsregister kan också upprätthållas för spårbarhet enligt beställnings- och kvalitetskontrollkraven.
Koppar XLPE FR Brandsäker lågspänningsströmkabel använder separata konstruktionsskikt för olika brandrelaterade funktioner. De flamskyddade materialen är avsedda att begränsa flamutbredningen, medan det brandbeständiga glimmerskiktet stödjer fortsatt kretsdrift under det specificerade brandtestet. Dessa är olika prestandakrav och bör verifieras genom motsvarande testmetoder och rapporter.
XLPE-isolering är designad för en kontinuerlig ledardriftstemperatur på upp till 90 ℃ enligt tillämplig specifikation. Faktisk tillåten ström beror på ledarens storlek, installationsmetod, omgivningstemperatur, gruppering och andra korrigeringsfaktorer. Kabelval bör därför baseras på det fullständiga installationsförhållandet snarare än enbart isoleringstemperaturen.
Kopparledare tillhandahåller den elektriska vägen för lågspänningskraftöverföring. De maximala resistansvärdena som anges i den tekniska tabellen kan användas vid kontroll av spänningsfall, ledarvärme och kretskonstruktion. Inspektion av färdig kabel kan inkludera ledarresistans, isolering och spänningsmotståndsprovning enligt tillämpliga produktions- och projektkrav.
Ledarmått, isoleringstjocklek och färdiga kabelegenskaper kan kontrolleras under produktionen. Inspektionsprotokoll och produktdokumentation kan kopplas till relevant produktionssats eller kabelrulle där spårbarhet krävs. Detta ger en praktisk grund för inkommande besiktning, projektacceptans och senare underhåll.
Välj ledartvärsnitt enligt konstruktionsström, tillåtet spänningsfall, installationsmetod, omgivningstemperatur och kabelgruppering. Värdena i den tekniska tabellen beskriver ledardimensioner och resistans, men de bör inte behandlas som en fristående ampacitetstabell.
Innan du beställer, bekräfta om projektet kräver flamskyddande prestanda, brandbeständighet under en angiven varaktighet eller båda. När en brandintegritetsklassning krävs, bör den erforderliga testtemperaturen, varaktigheten, kretsförhållandet och tillämplig standard matchas med kabelns testdokumentation.
För konstruktioner under tillverkarens specificerade lägsta installationstemperatur bör lämpliga hanterings- och förvärmningsprocedurer följas enligt produktspecifikationen. Den maximala kontinuerliga ledardriftstemperaturen anges i allmänhet som 90 ℃ för denna XLPE-isolerade konstruktion. Värmekällor, kabelgruppering och omgivningsförhållanden bör också beaktas vid installationen.
Kabeln ska installeras utan att den specificerade minsta böjradien överskrids. För de värden som anges för denna produkt är en referens minsta böjningsradie ≥10 × kabelns ytterdiameter för enkellediga kablar och ≥15 × kabelns ytterdiameter för flerlediga kablar. Det faktiska installationskravet bör följa tillämplig produktspecifikation.
1. Inomhus nödkretsar för brand:Lämplig för applikationer som brandskyddande kraftdistribution, utrustningsströmkretsar och kabelränneinstallationer där fortsatt strömförsörjning under specificerade brandförhållanden krävs.
2. Kommersiella och offentliga byggnader:Kabelrännor, schakt och andra lågspänningsdistributionsvägar kan övervägas när den valda kabeln uppfyller projektets brandprestanda och elektriska krav.
3. Utomhus- och kabelgravsinstallationer:Installation kan övervägas där mantelkonstruktionen är lämplig för förväntade UV-, fukt- och mekaniska förhållanden.
4. Direkt begravning:Direkt nedgrävning bör endast användas när kabelkonstruktionen och manteln är specificerade för jord, fukt, mekaniska och kemiska förhållanden på installationsplatsen.
Mellanfogar bör minimeras i brand-nödkretsar. Om en skarv eller förgreningsanslutning är nödvändig bör skarvsystemet vara kompatibelt med kabelns elektriska kapacitet och erforderliga brandprestanda. Brandsäkra skarvar eller avslutningskomponenter bör väljas som ett komplett system snarare än att endast förlita sig på själva kabeln.
Kabelidentifiering bör upprätthållas i båda ändar och vid lämpliga vägpunkter för att stödja inspektion och framtida underhåll. Undvik överdriven dragkraft, skarpa kanter och okontrollerad böjning under dragning och läggning som kan skada isoleringen eller brandsäkra skikten.
Kabeln integrerar sina brandsäkra och flamskyddade skikt i den fabrikstillverkade strukturen, vilket minskar behovet av separat brandskyddsbehandling längs kabelkroppen. Avslutningar, fogar, stöd och genomföringar genom brandklassade strukturer kräver dock fortfarande kompatibla installationssystem för att bibehålla de erforderliga elektriska egenskaperna och brandegenskaperna för hela installationen.
S: Flamskyddande prestanda avser begränsning av flamutbredning efter antändning, medan brandbeständig prestanda avser bibehållande av specificerad kretsintegritet under definierade brandförhållanden. En kabel kan behövas för att uppfylla ett eller båda kraven beroende på projekt.
S: XLPE ger elektrisk isolering med en typisk kontinuerlig driftstemperatur på 90 ℃ för denna typ av konstruktion. Dess termiska förmåga och åldringsresistans gör den lämplig för lågspänningsströmkretsar där driftstemperatur och driftsförhållanden måste beaktas.
S: Bekräfta belastningsström, ledartvärsnitt, tillåtet spänningsfall, installationsmetod, omgivningstemperatur, kabelgruppering, sträckningslängd och erforderlig brandprestandanivå. Dessa faktorer avgör om en viss storlek och konstruktion är lämplig för projektet.
S: Relevanta produktspecifikationer, inspektionsprotokoll och tillämpliga testrapporter kan tillhandahållas enligt kabelkonstruktionen och beställningskraven. För exportprojekt bör den erforderliga standard- och destinationsmarknadsdokumentationen bekräftas före produktion.
S: Var uppmärksam på installationstemperatur, böjradie, dragspänning, värmekällor, kabelgruppering och mekaniskt skydd. Skarvar och avslutningar bör också använda komponenter som är kompatibla med de erforderliga specifikationerna för el och brandprestanda.
S: Det kan övervägas för dessa applikationer när manteln och den kompletta kabelkonstruktionen är lämpliga för de faktiska UV-, fukt-, jord-, mekaniska och kemiska förhållandena. Direkt nedgrävning bör inte enbart antas utifrån kabelns brandklassificering.
