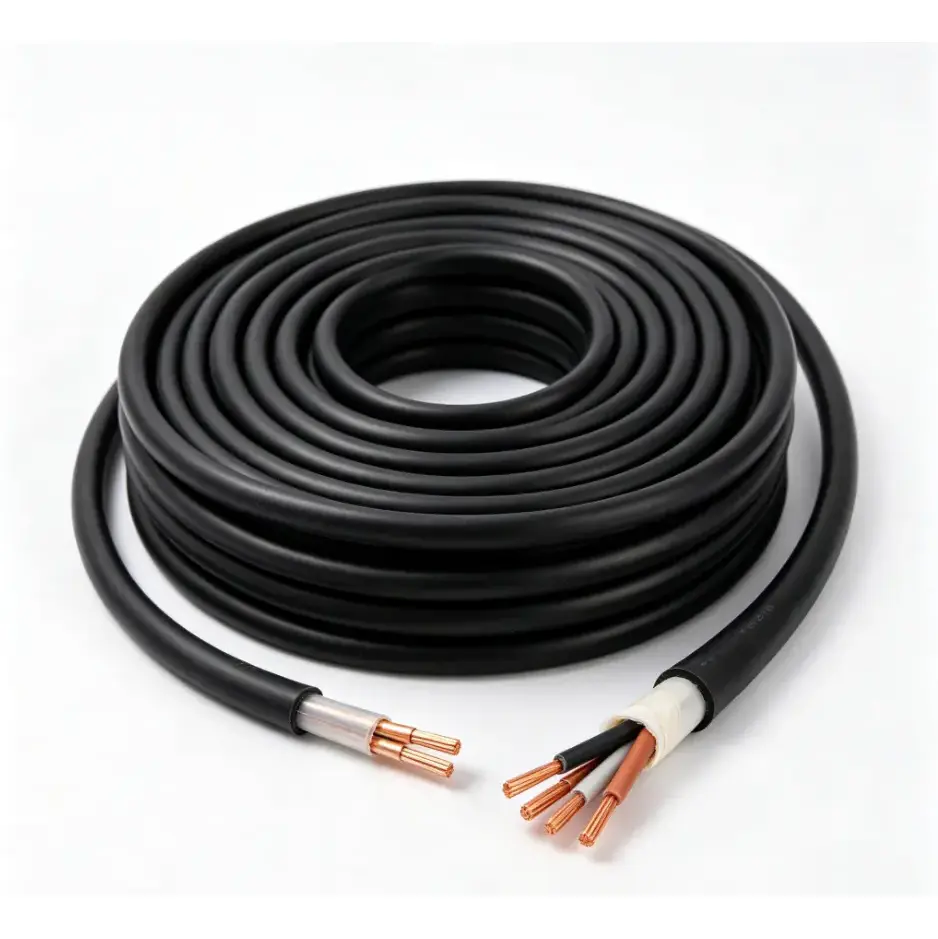

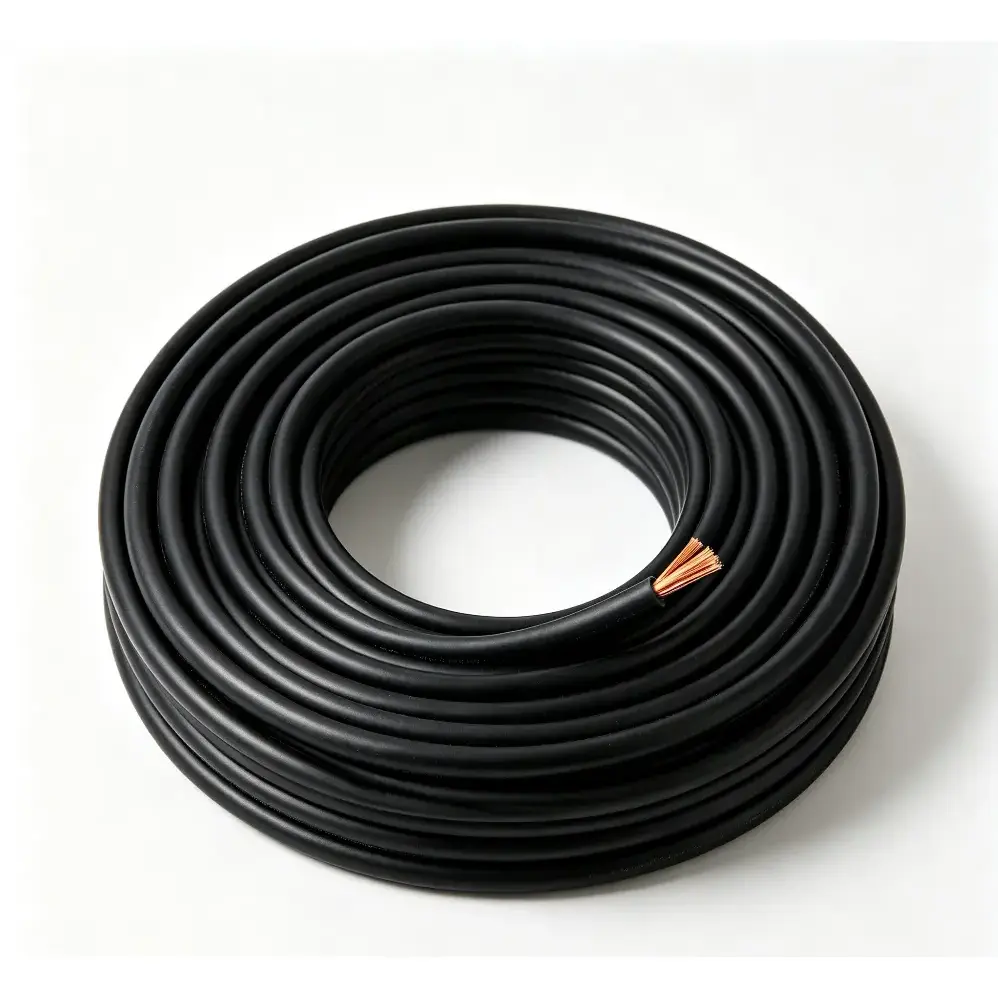

Koppar PVC Brandsäker flexibel kontrollkabel

Produktmodeller: N(NH)-KVVR, N(NH)-KVVRP, etc.

Koppar PVC Brandsäker Flexibel Styrkabel är designad för kontroll- och signalkretsar där flexibel installation och brandmotståndskrav måste beaktas tillsammans. Den använder klass 5 flexibla kopparledare, ett brandsäkert lager med glimmertejp och extruderad PVC-isolering och mantel. Denna konstruktion är avsedd att hjälpa till att bibehålla kretsens integritet under en specificerad period under brandförhållanden, beroende på tillämplig kabelkonfiguration och testkrav.

Den flexibla ledarstrukturen gör kabeln lämplig för kopplingsskåp, brandskyddssystem, mekanisk och elektrisk utrustning och industriella automatikkretsar där upprepade böjningar eller trånga ledningsutrymmen kan göra installationen mer krävande. Kabelval bör baseras på ledartvärsnitt, kärnkvantitet, installationsmetod, brandprestandakrav och den anslutna utrustningens elektriska egenskaper.

Produktspecifikationer Mått och teknisk parametertabell

Konstruktion och prestanda

Kabelkonstruktionen kombinerar en flexibel kopparledare med ett brandsäkert skikt av glimmertejp och PVC-isolering och mantel. Varje del har en specifik funktion i den övergripande kabelstrukturen, så den erforderliga specifikationen bör väljas i enlighet med styrkretsen, installationsmiljön och tillämpliga brandprestandakrav.

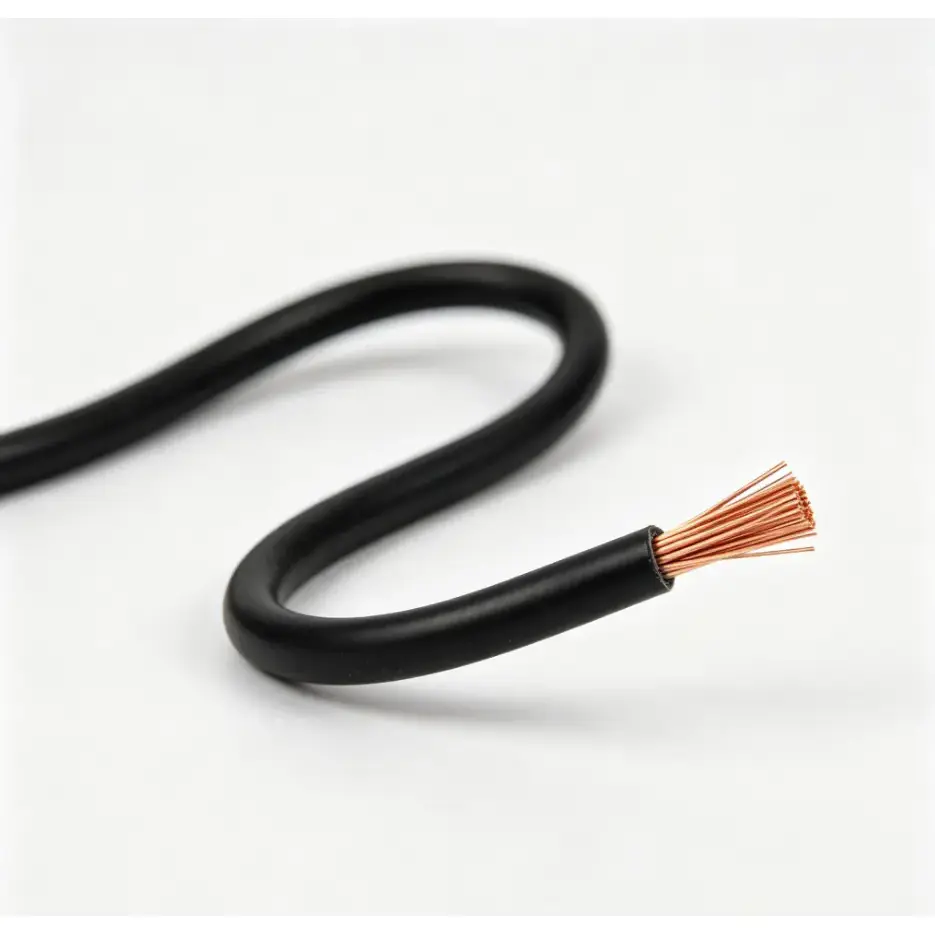

Flexibel Klass 5 kopparledare

Den flertrådiga ledarkonstruktionen ger större flexibilitet än en solid ledare med samma nominella tvärsnitt. Detta är användbart för skåpledningar, utrustningsanslutningar och installationer där kabeln behöver passera genom begränsade utrymmen eller runt utrustningskomponenter.

Glimmer-tejp brandsäkert lager

Glimmertejp är inbyggt som det brandsäkra skiktet runt ledaren. I en brandsäker kabelkonstruktion är detta lager avsett att hjälpa till att skydda den ledande banan när kabeln utsätts för förhöjda temperaturer eller lågor under den tid som definieras av tillämpliga testförhållanden.

PVC-isolering och mantel

Den extruderade PVC-isoleringen ger elektrisk separation mellan ledaren och omgivande kabelkomponenter, medan den yttre manteln ger ytterligare mekaniskt och miljöskydd. Isoleringstjockleken varierar med det nominella tvärsnittet, som visas i specifikationstabellen ovan.

Där den används

Koppar PVC brandsäker flexibel kontrollkabel är avsedd för kontroll- och signalledningar där kretskontinuitet under specificerade brandförhållanden är en viktig designövervägande. Typiska tillämpningar inkluderar brandkontrollskåp, brandskyddssystem för byggnader, mekanisk och elektrisk utrustning, kraftrelaterade styrsystem och industriella automationsinstallationer.

I slutna styrskåp eller utrustningskapslingar kan den flexibla ledarkonstruktionen förenkla dragningen jämfört med mindre flexibla kabelkonstruktioner. För industriella installationer bör det slutliga valet även ta hänsyn till omgivningstemperatur, kabelrännan eller ledningsarrangemang, böjningskrav, fukt, olja eller annan miljöexponering och den anslutna styrkretsens elektriska belastning.

Kvalitets- och specifikationsverifiering

För denna typ av kabel bör kvalitetsbedömningen baseras på mätbar konstruktion och elektriska parametrar snarare än bara utseendet. Ledartvärsnitt, ledarmotstånd, isoleringstjocklek, brandbeständigt lager, kärnmängd och tillämpliga brandprestandakrav bör kontrolleras mot den överenskomna specifikationen.

Före produktion eller leverans kan projektdokumentationen matchas med erforderlig modell, tvärsnitt, kärnkvantitet, ledaretyp och testkrav. För tekniska applikationer kan kunder också bekräfta om ytterligare inspektionsdokument, tekniska data eller prover krävs innan bulkproduktion.

Vad bör bekräftas innan du beställer?

Lämplig specifikation beror på styrsystemet och installationsförhållandena. Innan du gör en beställning är det bra att bekräfta följande punkter:

1. Ledartvärsnitt enligt kretskraven och tillämpliga elektriska beräkningar.

2. Nödvändig kärnkvantitet och om en standard eller anpassad kärnkonfiguration behövs.

3. Brandbeständiga prestandakrav och tillämplig projekt- eller teststandard.

4. Installationsmetod, inklusive kabeldragning i styrskåp, installation av kabelkanaler, installation av kabelrännor eller anslutning av utrustning.

5. Erforderlig kabellängd, förpackning, dokumentation och inspektionskrav för projektet.

FAQ

1. Kan denna koppar PVC brandsäkra flexibla kontrollkabel bibehålla kretskontinuitet under en brand?

Kabeln är utformad med ett brandbeständigt lager med glimmertejp för att bibehålla den ledande banan under en specificerad period under tillämpliga brandtestförhållanden. Den faktiska brandbeständighetens prestanda beror på kabelkonstruktionen, installationsmetoden och testkraven för den specificerade produkten.

2. Vilket ledarmaterial används i denna kabel?

Den använder flexibla kopparledare. Ledarkonfigurationen och maximal entrådsdiameter varierar beroende på det nominella tvärsnittet, med de relevanta värdena som anges i den tekniska tabellen.

3. Vilka tvärsnitt och kärnkvantiteter finns tillgängliga?

De angivna tvärsnitten är 0,5 mm², 0,75 mm², 1,0 mm², 1,5 mm², 2,5 mm², 4 mm² och 6 mm². Rekommenderade kärnkvantiteter inkluderar 2 till 61 kärnor i konfigurationerna som visas i tabellen, och anpassade kärnkvantiteter kan diskuteras enligt projektets krav.

4. Kan kabeln anpassas för ett projekt?

Ja. Kärnmängd och kabellängd kan anpassas enligt projektspecifikationen. Före produktionen bör erforderlig ledartvärsnitt, kärnkonfiguration, brandbeständig konstruktion, installationsförhållanden och dokumentationskrav bekräftas.

5. Var används denna typ av kabel vanligtvis?

Typiska applikationer inkluderar brandkontrollskåp, brandskyddssystem för byggnader, mekanisk och elektrisk utrustning, industriella styrkretsar och andra installationer där flexibla ledningar och brandsäker kabelkonstruktion krävs.

6. Vilken teknisk information ska lämnas för offert?

För en korrekt offert och specifikationskontroll, vänligen ange erforderlig modell, ledartvärsnitt, kärnkvantitet, kabellängd, installationsmiljö och tillämpliga brandprestandakrav. Om sådana finns kan projektritningar eller tekniska specifikationer också användas för att bekräfta kabelkonstruktionen innan produktion.
