Styrkabel för hög temperatur

Grundmodeller: KGG, KFF, etc. Isoleringsmaterial: silikongummi eller fluorplast.

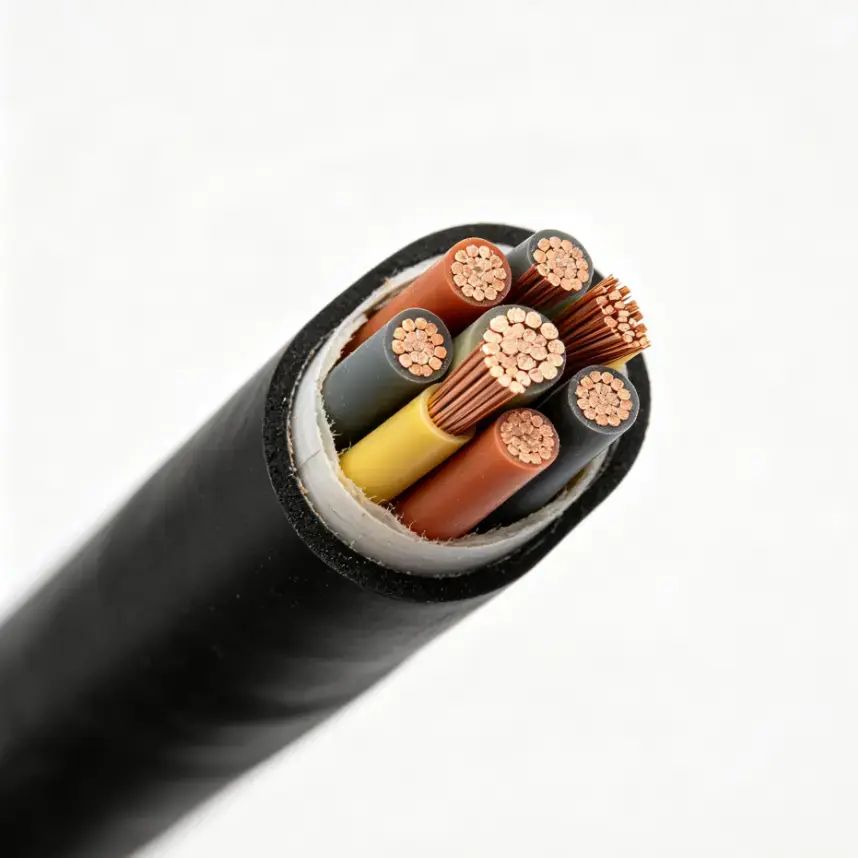

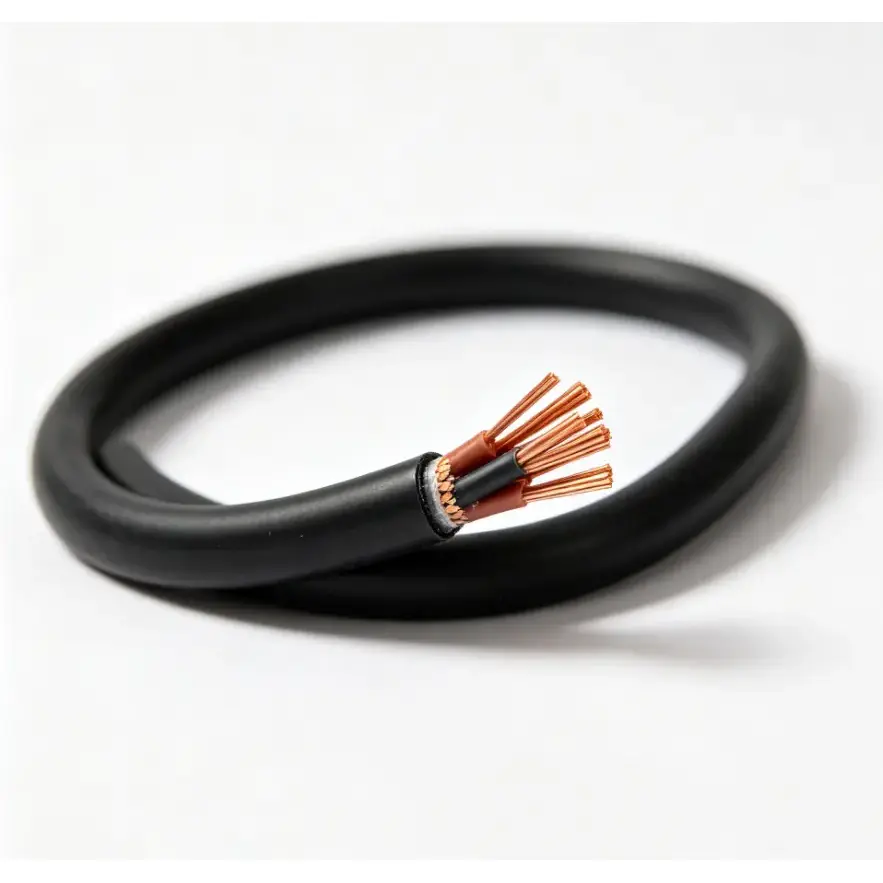

High Temperature Control Cable är en specialkabel för att överföra kontroll- och övervakningssignaler i arbetsmiljöer med hög temperatur. Den använder syrefri koppar av hög renhet som ledare, med silikongummi eller fluoroplastisk isolering och valfria skärmnings- och skyddande mantelstrukturer. Den flertrådiga ledaren ger flexibilitet för utrustningsledningar, medan isolerings- och mantelmaterial kan väljas efter driftstemperatur och omgivningsförhållanden.

Denna konstruktion är avsedd för applikationer där temperaturbeständighet är en viktig del av kabelval. Typiska applikationer inkluderar metallurgi, värmebehandling, industriella ugnar, termisk bearbetningsutrustning och andra industriella styrsystem. Den faktiska kabelspecifikationen bör väljas enligt kontinuerlig temperatur, topptemperatur, elektriska krav, installationsförhållanden och exponering för olja, fukt eller korrosiva medier.

Produktspecifikationer Mått och teknisk parametertabell

Material och konstruktion

1. Högren syrefri kopparledare

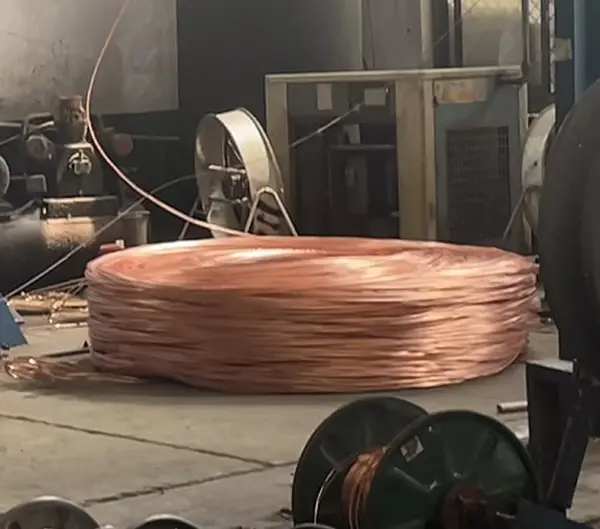

Ledaren är gjord av syrefri koppar med hög renhet i en flexibel flertrådig konstruktion. Jämfört med en styv solid ledare är den tvinnade strukturen mer lämpad för att dra runt utrustning och kontrollskåp. Det tillgängliga ledartvärsnittet är 0,5 mm² till 10 mm² enligt det angivna specifikationsområdet.

2. Silikongummi eller fluorplastisolering

Silikongummi och fluorplast ger temperaturbeständiga isoleringsalternativ för olika driftsförhållanden. Materialvalet bör beakta den kontinuerliga arbetstemperaturen, kortvarig temperaturexponering, mekaniska krav och omgivande miljö snarare än bara temperaturen.

3. Valfri skärmning för styrkretsar

Kabeln kan förses med koppartrådsflätning eller koppartejplindning när skärmning krävs. Den specificerade skärmningstäckningsgraden är ≥80 %. Skärmning är särskilt relevant där styr- eller övervakningskretsar är installerade nära utrustning som kan generera elektriska störningar.

4. Flera mantelmaterialalternativ

Den yttre manteln kan använda högtemperaturbeständig lågrökhalogenfri flamskyddad PVC, silikongummi, fluorplast eller nitrilhölje. Den tillgängliga konstruktionen ger olika kombinationer av temperaturbeständighet och motståndskraft mot olja, syra, alkali och andra industriella förhållanden.

Prestanda och tillämpningsöverväganden

Arbetstemperaturen för en styrkabel bestäms av den kompletta kabelkonstruktionen, inklusive ledare, isolering, mantel och installationsförhållanden. Av denna anledning bör temperaturklass, miljöexponering och elektriska krav bekräftas tillsammans innan du väljer en specifikation.

1. Långsiktiga och kortsiktiga temperaturkrav

De tillgängliga långsiktiga driftstemperaturerna är 90 ℃, 180 ℃ och 200 ℃. Beroende på vald konstruktion kan kortvarig topptemperatur nå 250℃ till 280℃. Silikongummi och FEP fluorplastversioner kan också motstå temperaturer ner till -60 ℃. Den valda graden bör motsvara den faktiska temperaturprofilen för utrustningen.

2. Elektrisk prestanda för styr- och övervakningskretsar

Den syrefria kopparledaren ger den erforderliga elektriska vägen för styr- och övervakningssignaler, medan isolationsresistans och motstå spänning ger mätbara elektriska prestandaindikatorer. Där elektromagnetiska störningar är ett problem, kan kopparfläta eller kopparbandsskärmning specificeras.

3. Motstånd mot industriella arbetsförhållanden

Högtemperaturområden kan också innehålla olja, fukt, damm, sura eller alkaliska ämnen. Manteln bör därför väljas efter det faktiska omgivande mediet. Alternativ för silikongummi, fluorplast och nitrilmantel kan övervägas för olika kombinationer av temperatur och miljöexponering.

4. Flexibel installation runt utrustning

Den flertrådiga ledarkonstruktionen stöder flexibel dragning runt industrimaskiner, styrskåp och termisk utrustning. Kärnmängd, ledartvärsnitt och total kabelkonstruktion bör anpassas till det tillgängliga installationsutrymmet och kretskraven.

Typiska industriella tillämpningar

Denna kabel används för styr-, övervaknings- och signalkretsar i industriella miljöer där förhöjda temperaturer påverkar kabelval. Typiska tillämpningar inkluderar:

●Utrustning för metallurgi och metallbearbetning

●Värmebehandlingslinjer och värmebehandlingsutrustning

●Industrial furnaces and heating systems

●Högtemperaturproduktionsmaskiner

●Industriella styrskåp och utrustningsanslutningar

●Temperaturövervakning och styrkretsar

●Utrustning som utsätts för olja, fukt, damm eller frätande industrimedia

Kvalitetskontroll och teknisk verifiering

För industriell kabelupphandling bör produktverifiering fokusera på mätbar konstruktion och elektriska parametrar. Nyckelpunkter inkluderar ledarmaterial, ledartvärsnitt, kärnkvantitet, isoleringsmaterial, mantelkonstruktion, märkspänning, isolationsresistans, ledarresistans och motstå spänning.

Produktionsinspektion kan innefatta dimensionskontroller, ledarresistanstestning, isolationsresistanstestning och effekt-frekvensmotståndsspänningstestning enligt tillämplig produktspecifikation. För ingenjörs- och exportorder kan teknisk dokumentation och testprotokoll bekräftas enligt den erforderliga specifikationen och projektvillkoren.

Vad bör bekräftas innan du beställer?

För en högtemperaturkontrollkabelspecifikation bör följande information bekräftas före offert eller produktion:

●Kontinuerlig drifttemperatur och möjlig kortvarig topptemperatur

●Nödvändigt ledartvärsnitt och antal kärnor

● Krav på märkspänning och elektrisk prestanda

●Oavsett om kopparfläta eller koppartejpskärmning krävs

●Obligatoriskt mantelmaterial och miljöbeständighet

●Exponering för olja, syra, alkali, fukt, damm eller frätande media

●Krävs flamskyddad eller brandbeständig prestanda

●Kabellängd, förpackning och teknisk dokumentation

FAQ

1. Vilken temperatur tål denna högtemperaturkontrollkabel kontinuerligt?

Tillgängliga långtidsdriftstemperaturgrader inkluderar 90 ℃, 180 ℃ och 200 ℃. Beroende på vald konstruktion kan kortvarig topptemperatur nå 250℃ till 280℃. Silikongummi och FEP fluorplastversioner kan också motstå låga temperaturer ner till -60 ℃.

2. Vilket ledarmaterial används?

Ledaren använder syrefri koppar med hög renhet i en flexibel flertrådig konstruktion. Det tillgängliga ledartvärsnittet är 0,5 mm² till 10 mm² enligt den angivna tekniska specifikationen.

3. Kan skärmning läggas till?

Ja. Valfri skärmning inkluderar koppartrådsflätning eller koppartejp, med en specificerad skärmningstäckningsgrad på ≥80 %. Skärmstrukturen kan väljas i enlighet med styrsystemet och den elektromagnetiska miljön.

4. Kan du anpassa kabelkärnor, tvärsnitt, skärmning och flamskyddskvaliteter?

Ja. Den listade konstruktionen stöder 2 till 61 kärnor och ledartvärsnitt från 0,5 mm² till 10 mm². Skärmning, mantelmaterial, flamskyddande eller brandbeständiga krav och kabellängd kan bekräftas enligt applikation och teknisk specifikation.

5. Är kabeln lämplig för olje-, syra- och alkaliexponering?

De tillgängliga mantelalternativen inkluderar silikongummi, fluorplast, nitrilhölje och högtemperaturbeständig PVC. Där olja, syra, alkali, fukt eller frätande media förekommer bör mantelmaterialet väljas efter den faktiska arbetsmiljön.

6. Vilken information behövs för en bulkorder för utrikeshandel?

Ange erforderligt ledartvärsnitt, kärnkvantitet, driftstemperatur, märkspänning, skärmningskrav, mantelmaterial, kabellängd, applikationsmiljö och tillämpliga tekniska standarder. Dessa detaljer gör att kabelkonstruktionen och produktionsspecifikationen kan bekräftas före offert.
